Pulscon LTC57
Konstruktiver Aufbau
10
Konstruktiver Aufbau
10.1
Abmessungen

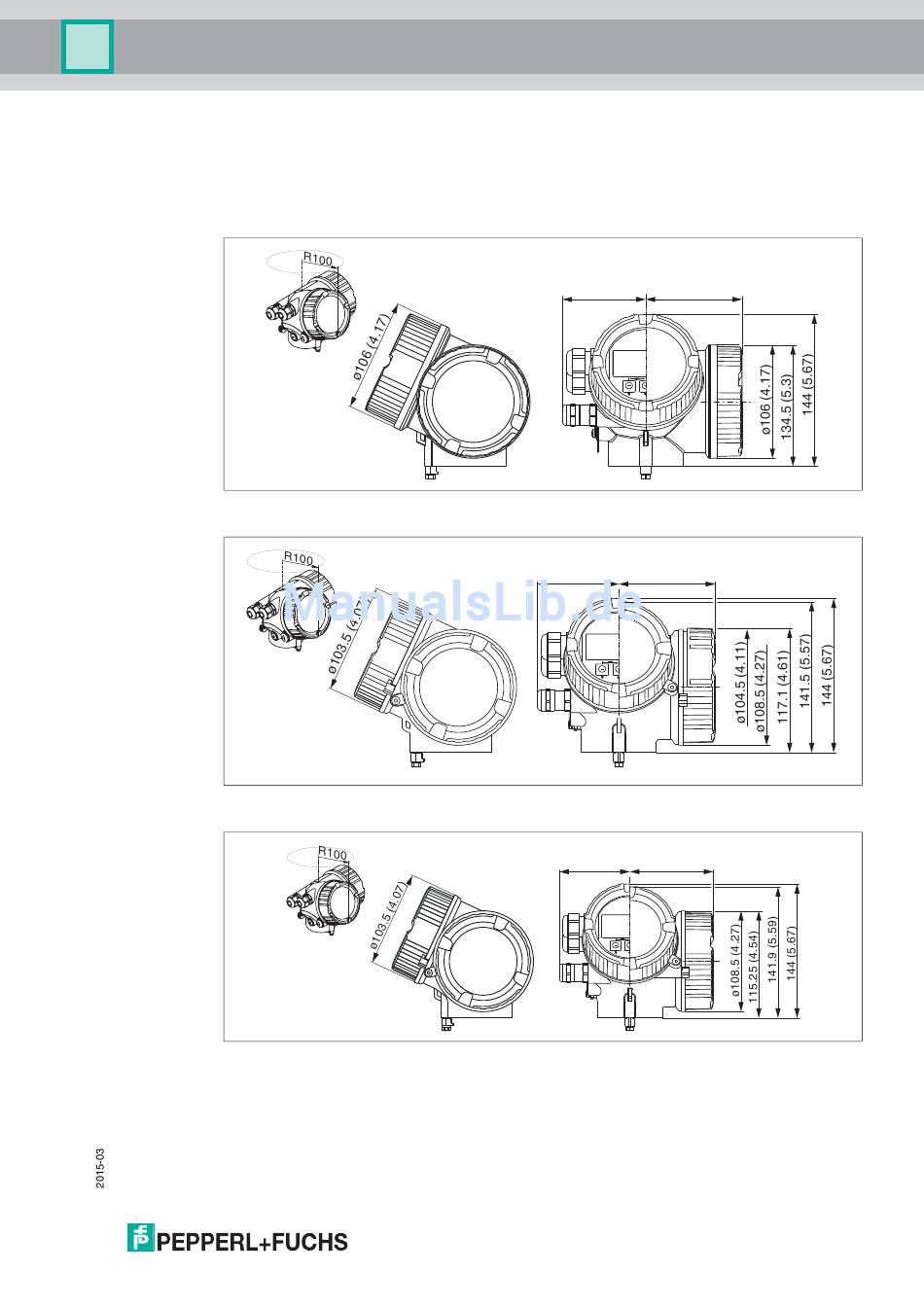

Abmessungen Elektronikgehäuse
Abbildung 10.1
Abbildung 10.2
Abbildung 10.3
Gehäuse A1 (GT19), Kunststoff PBT, Abmessungen in mm (in)
Gehäuse A2 (GT20), Alu beschichtet, Abmessungen in mm (in)
Gehäuse A3 (GT18), 316L; Abmessungen in mm (in)
90 (3.54)
78 (3.07)
78 (3.07)
90 (3.54)
78 (3.07)
90 (3.54)
59
