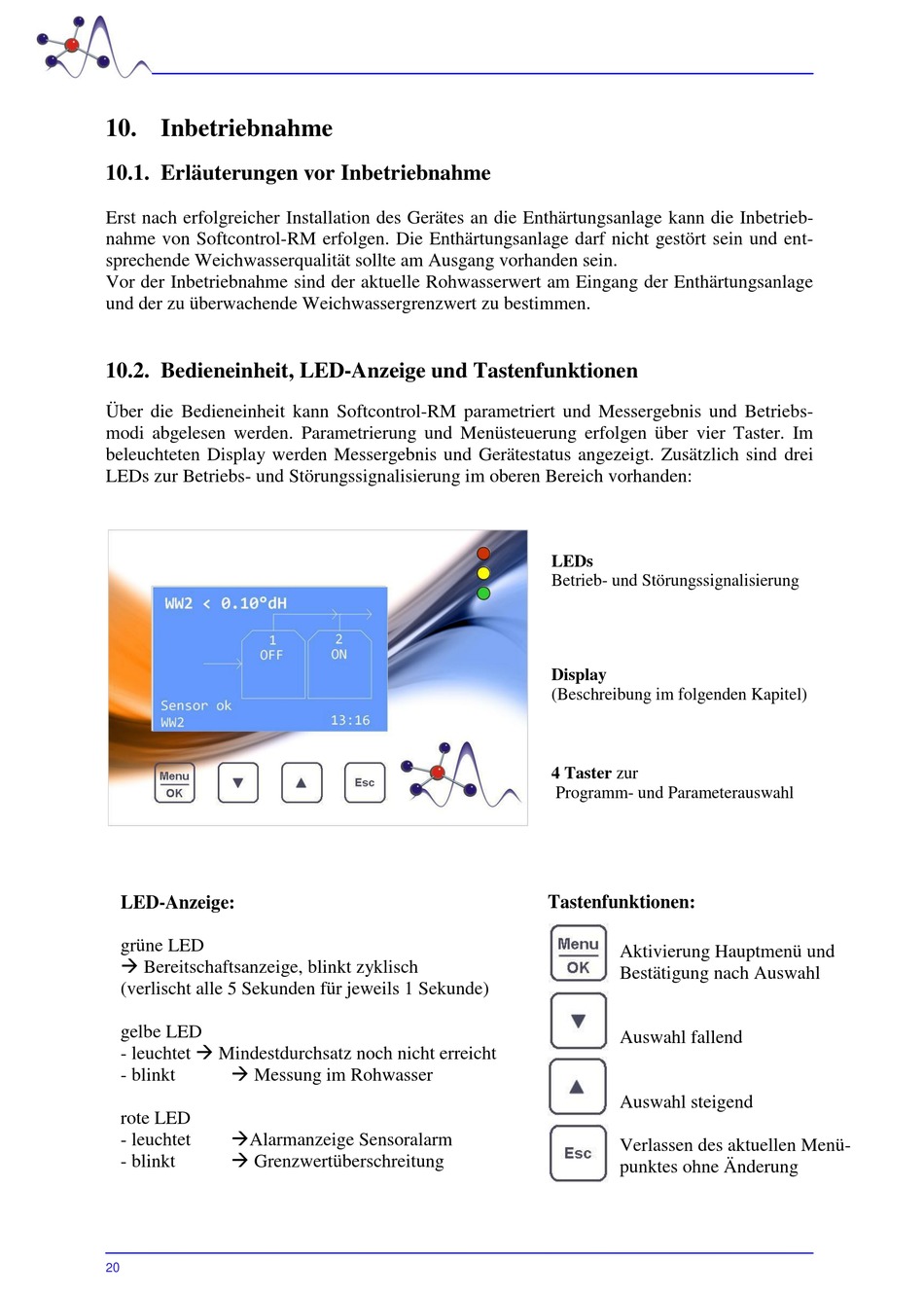

10. Inbetriebnahme

10.1. Erläuterungen vor Inbetriebnahme
Erst nach erfolgreicher Installation des Gerätes an die Enthärtungsanlage kann die Inbetrieb-
nahme von Softcontrol-RM erfolgen. Die Enthärtungsanlage darf nicht gestört sein und ent-
sprechende Weichwasserqualität sollte am Ausgang vorhanden sein.
Vor der Inbetriebnahme sind der aktuelle Rohwasserwert am Eingang der Enthärtungsanlage
und der zu überwachende Weichwassergrenzwert zu bestimmen.

10.2. Bedieneinheit, LED-Anzeige und Tastenfunktionen

Über die Bedieneinheit kann Softcontrol-RM parametriert und Messergebnis und Betriebs-
modi abgelesen werden. Parametrierung und Menüsteuerung erfolgen über vier Taster. Im
beleuchteten Display werden Messergebnis und Gerätestatus angezeigt. Zusätzlich sind drei
LEDs zur Betriebs- und Störungssignalisierung im oberen Bereich vorhanden:
LED-Anzeige:
grüne LED
 Bereitschaftsanzeige, blinkt zyklisch
(verlischt alle 5 Sekunden für jeweils 1 Sekunde)
gelbe LED
- leuchtet  Mindestdurchsatz noch nicht erreicht
 Messung im Rohwasser
- blinkt
rote LED
Alarmanzeige Sensoralarm
- leuchtet
 Grenzwertüberschreitung
- blinkt
20
LEDs
Betrieb- und Störungssignalisierung
Display
(Beschreibung im folgenden Kapitel)
4 Taster zur
Programm- und Parameterauswahl
Tastenfunktionen:
Aktivierung Hauptmenü und
Bestätigung nach Auswahl
Auswahl fallend
Auswahl steigend
Verlassen des aktuellen Menü-
punktes ohne Änderung
