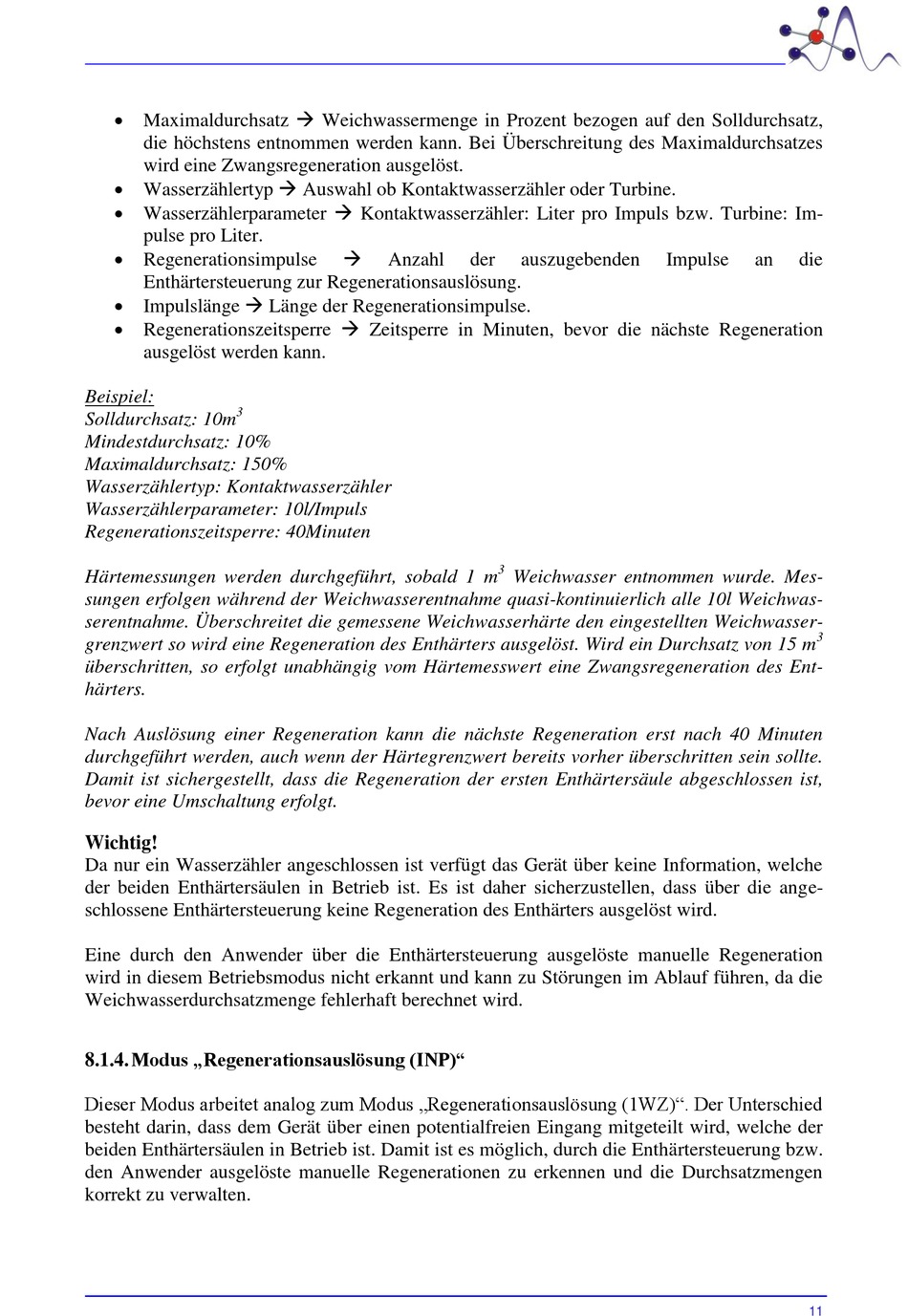

Modus „Regenerationsauslösung (Inp) - Ofs Softcontrol-Rm Einbau- Und Betriebsanleitung

 Maximaldurchsatz  Weichwassermenge in Prozent bezogen auf den Solldurchsatz,
die höchstens entnommen werden kann. Bei Überschreitung des Maximaldurchsatzes
wird eine Zwangsregeneration ausgelöst.
 Wasserzählertyp  Auswahl ob Kontaktwasserzähler oder Turbine.
 Wasserzählerparameter  Kontaktwasserzähler: Liter pro Impuls bzw. Turbine: Im-
pulse pro Liter.
 Regenerationsimpulse
Enthärtersteuerung zur Regenerationsauslösung.
 Impulslänge  Länge der Regenerationsimpulse.
 Regenerationszeitsperre  Zeitsperre in Minuten, bevor die nächste Regeneration
ausgelöst werden kann.
Beispiel:
3
Solldurchsatz: 10m
Mindestdurchsatz: 10%
Maximaldurchsatz: 150%
Wasserzählertyp: Kontaktwasserzähler
Wasserzählerparameter: 10l/Impuls
Regenerationszeitsperre: 40Minuten
Härtemessungen werden durchgeführt, sobald 1 m
sungen erfolgen während der Weichwasserentnahme quasi-kontinuierlich alle 10l Weichwas-
serentnahme. Überschreitet die gemessene Weichwasserhärte den eingestellten Weichwasser-
grenzwert so wird eine Regeneration des Enthärters ausgelöst. Wird ein Durchsatz von 15 m
überschritten, so erfolgt unabhängig vom Härtemesswert eine Zwangsregeneration des Ent-
härters.
Nach Auslösung einer Regeneration kann die nächste Regeneration erst nach 40 Minuten
durchgeführt werden, auch wenn der Härtegrenzwert bereits vorher überschritten sein sollte.
Damit ist sichergestellt, dass die Regeneration der ersten Enthärtersäule abgeschlossen ist,
bevor eine Umschaltung erfolgt.
Wichtig!
Da nur ein Wasserzähler angeschlossen ist verfügt das Gerät über keine Information, welche
der beiden Enthärtersäulen in Betrieb ist. Es ist daher sicherzustellen, dass über die ange-
schlossene Enthärtersteuerung keine Regeneration des Enthärters ausgelöst wird.
Eine durch den Anwender über die Enthärtersteuerung ausgelöste manuelle Regeneration
wird in diesem Betriebsmodus nicht erkannt und kann zu Störungen im Ablauf führen, da die
Weichwasserdurchsatzmenge fehlerhaft berechnet wird.
8.1.4. Modus „Regenerationsauslösung (INP)"
Dieser Modus arbeitet analog zum Modus „Regenerationsauslösung (1WZ)". Der Unterschied
besteht darin, dass dem Gerät über einen potentialfreien Eingang mitgeteilt wird, welche der
beiden Enthärtersäulen in Betrieb ist. Damit ist es möglich, durch die Enthärtersteuerung bzw.
den Anwender ausgelöste manuelle Regenerationen zu erkennen und die Durchsatzmengen
korrekt zu verwalten.

Anzahl der
3
Weichwasser entnommen wurde. Mes-
auszugebenden Impulse an die
3
11
