9.2. Elektrische Installation

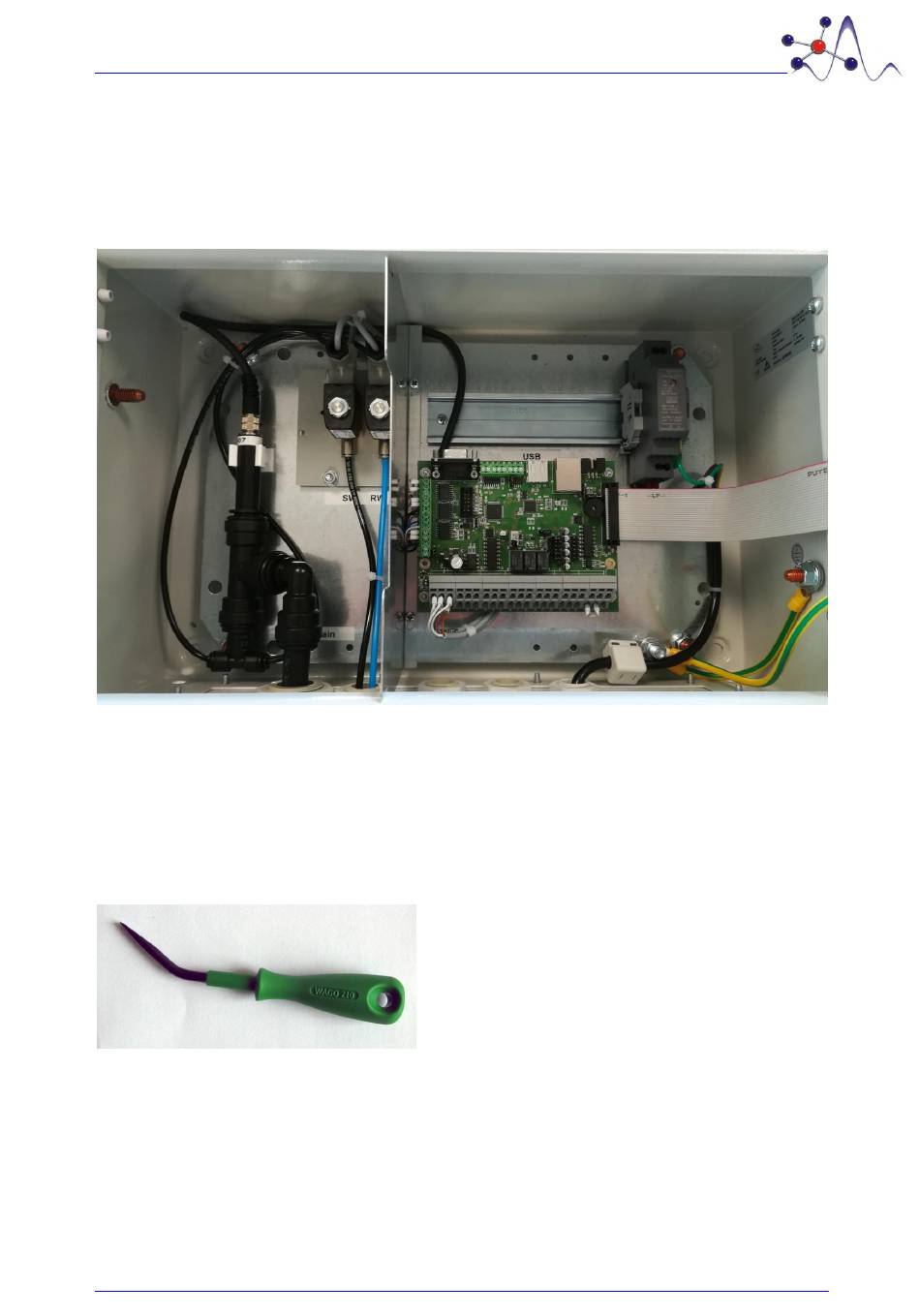

Die für den Anwender relevanten elektrischen Anschlüsse befinden sich an der Unterseite der
Controllerkarte.
RS232 USB LAN
Signalleitungen
Der Anschluss der ein- und ausgehenden Signalleitungen erfolgt gemäß der im nachfolgenden
Abschnitt angegebenen Tabelle an den Reihenklemmen an der Unterseite der Controllerkarte.
Zur Betätigung der Klemmen ist das im Lieferumfang enthaltene Betätigungswerkzeug zu
verwenden. Litzenleiter sind mit passenden Aderendhülsen zu versehen.
Betätigungswerkzeug für Reihenklemmen
