10.6. Web-Interface

Softcontrol-RM stellt ein einfaches Web-Interface zur Verfügung, welches zur Anzeige von
Messwerten und Betriebszuständen dient und zusätzlich einfache Steuermöglichkeiten bietet.
Softcontrol-RM kann über jeden Webbrowser durch Angabe der korrekten IP-Adresse ange-
sprochen werden.

10.6.1. Einstellung der Netzwerkadresse

Zur Konfiguration müssen Netzwerkadresse, Subnetzmaske und die Adresse des Default-
Gateways korrekt angegeben werden. Um die Eingabe dieser Parameter zu vereinfachen, er-
folgt sie nach folgendem Schema:
1. USB-Stick an Controllerkarte anstecken
2. Menüpunkt „CONFG.TXT schreiben" aufrufen
Auf dem USB-Stick wird eine Datei mit dem Namen „CONFIG.TXT" erzeugt. Diese ent-
hält die relevanten Netzwerkparameter.
Beispiel (Werkseinstellung):
[IP-Config]
IP-Address=10.27.0.225
Gateway=0.0.0.0
Subnet=255.255.255.0
3. Konfigurationsdatei „CONFIG.TXT" auf dem USB-Stick am PC oder Laptop anpassen
4. USB-Stick an Controllerkarte anstecken
5. Menüpunkt „CONFG.TXT lesen" aufrufen

10.6.2. Passworteingabe

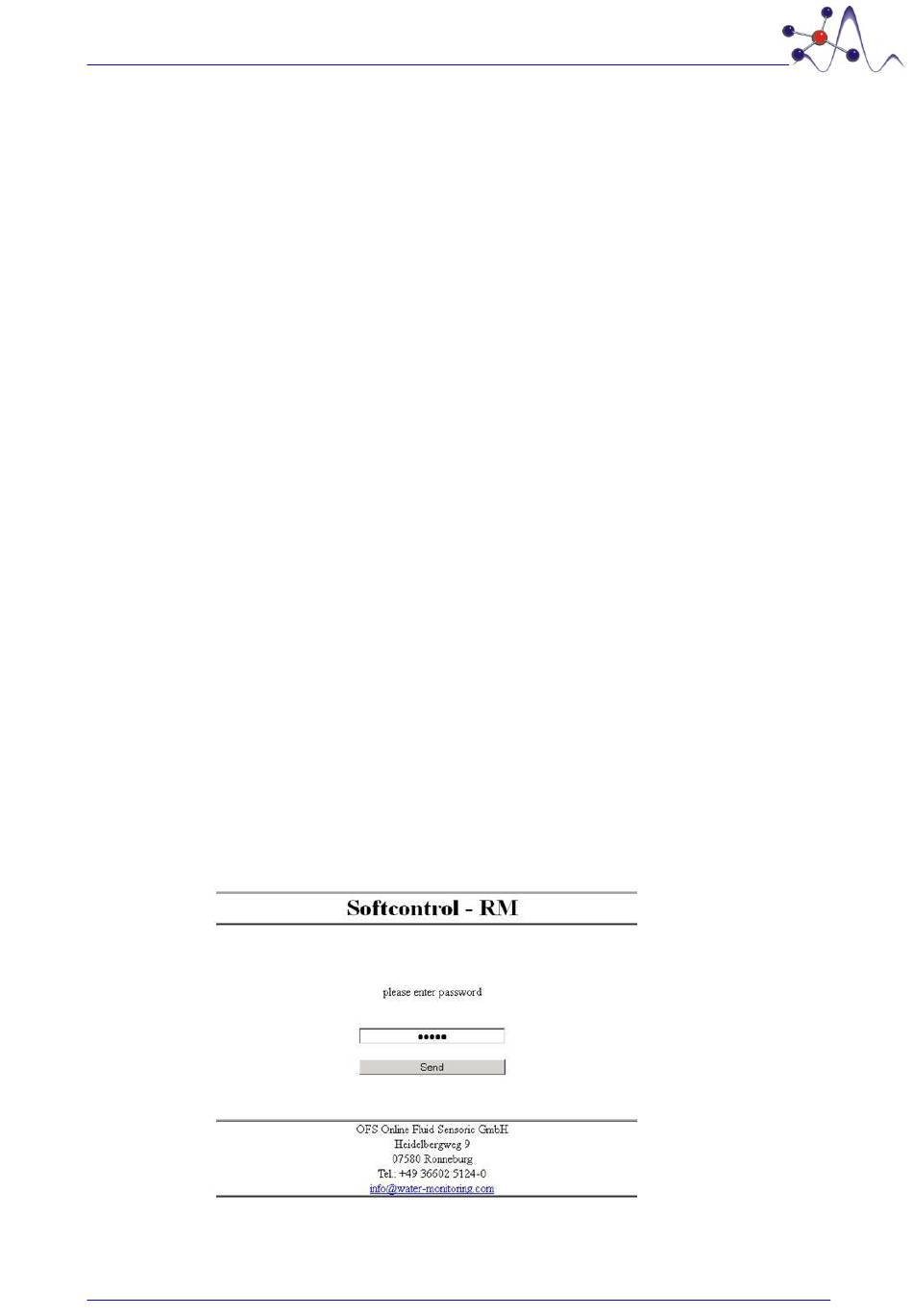

Das Web-Interface ist passwortgeschützt. Beim Aufbau der Verbindung zum Web-Server
erfolgt die Passwortabfrage. Der Bildschirminhalt sieht dabei wie folgt aus:
In der vorliegenden Programmversion ist das Passwort nicht veränderbar.
Es ist fest auf "12345" eingestellt.
