2.3
Принцип работы
1
Рис.
2.3

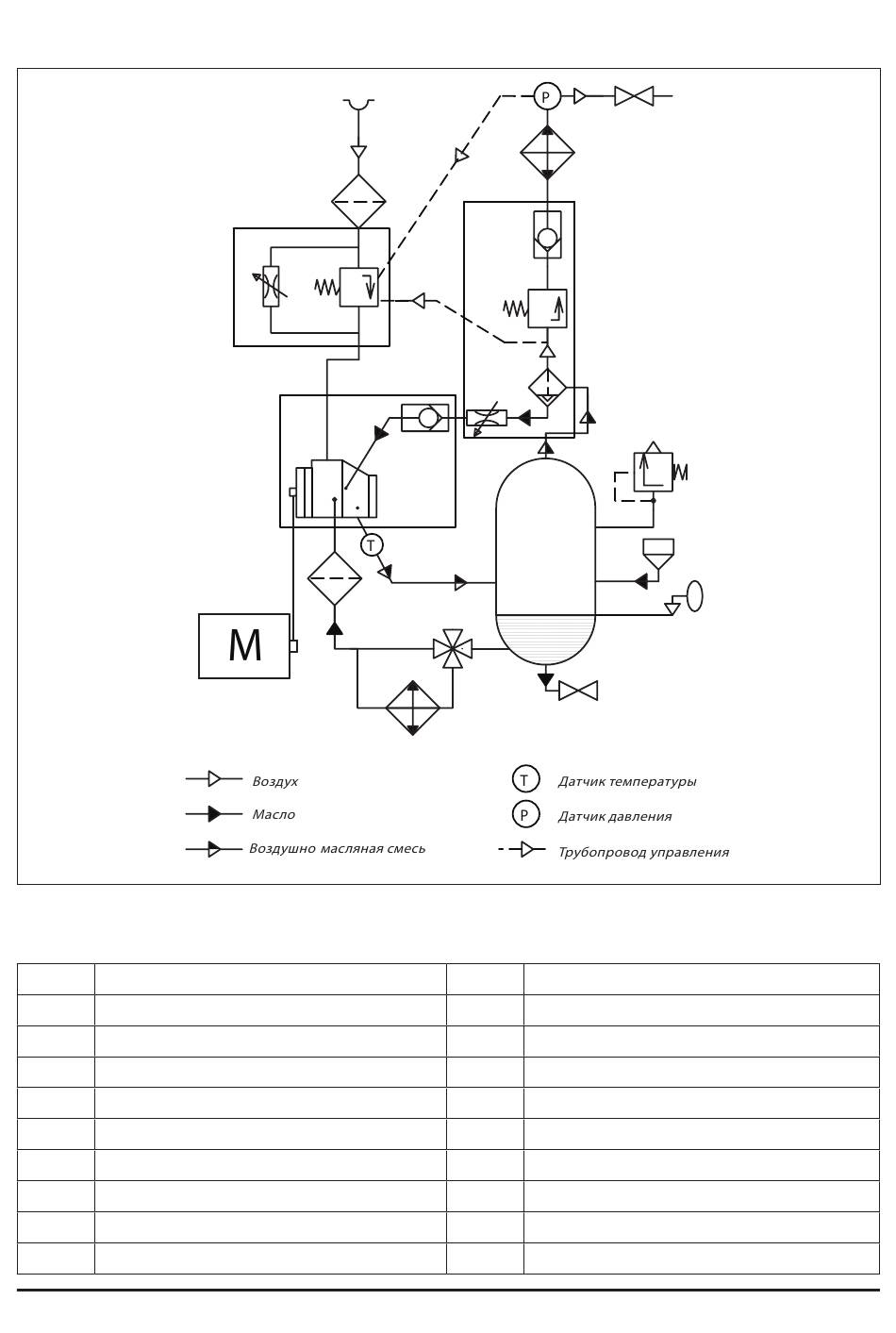

Схема пневматическая AV 30-55
Основные компоненты
1
Электродвигатель
2
Ременная передача
3
Блок винтовой
4
Фильтр воздушный
5
Клапан всасывающий
6
Бак-сепаратор
7
Клапан предохранительный
8
Сепарационный элемент
9
Дроссель
10
Клапан обратный
72
4
5
3
2
16
14
-
12
11
8
10
9
6
15
17
11
Клапан минимального давления
12
Клапан обратный
13
Радиатор, секция воздуха
14
Радиатор, секция масла
15
Термостат
16
Фильтр масляный
17
Кран
18
Пробка заливная
19
Смотровой глазок уровня масла
20
Кран, выход воздуха
20
13
7
18
19
