Inhaltszusammenfassung für Electrolux EWF 167320 W

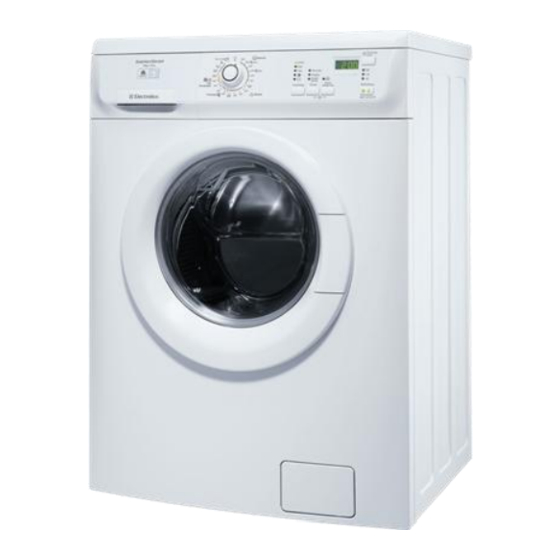

- Seite 1 Waschmaschine EWF 167320 W...
-
Seite 2: Inhaltsverzeichnis
2 electrolux Electrolux. Thinking of you. Mehr zu unserem Denken finden Sie unter www.electrolux.com INHALT Sicherheitshinweise Waschprogramme Gerätebeschreibung Reinigung und Pflege Bedienblende Was tun, wenn … Symboltabelle Technische Daten Erste Inbetriebnahme Verbrauchswerte Persönliche Einstellungen Montage Täglicher Gebrauch Elektrischer Anschluss Praktische Tipps und Hinweise Umwelttipps Änderungen vorbehalten... - Seite 3 3 ren Kundendienst. Bestehen Sie immer fe und Reißverschlüsse geschlossen auf Original-Ersatzteilen. sind. Waschen Sie keine ausgefransten oder zerrissenen Textilien und behandeln Montage Sie Farb-, Tinten-, Rost- und Grasflecken • Dieses Gerät ist schwer. Vorsicht beim vor dem Waschen separat. Bügel-BHs Transport.
-
Seite 4: Gerätebeschreibung
4 electrolux Um diese Funktion zu deaktivieren und die Tür wieder schließen zu können, dre- hen Sie den Knopf nach links, bis die Ker- be in vertikaler Position ist. GERÄTEBESCHREIBUNG Ihr neues Gerät erfüllt alle Anforderungen moderner Wäschepflege, mit großen Einspa- rungen von Wasser, Waschmittel und Energie. -
Seite 5: Bedienblende
5 Waschmittelschublade Fach für Waschmittel für die Vorwäsche und Einweichphase oder für Fleckentferner während der Flecken-Behandlungsphase (falls verfügbar). Vorwasch- und Einweich- mittel werden zu Beginn des Waschpro- gramms eingespült. Der Fleckentferner wird während der Flecken-Behandlungsphase zugegeben. Fach für Pulver- oder flüssige Waschmit- tel, die für die Hauptwäsche verwendet wer-... -
Seite 6: Symboltabelle
6 electrolux SYMBOLTABELLE = Kaltwäsche = Waschen = Nachtprogramm = Tür = Spülstopp = Endzyklus = Kindersicherung Programm-Wahlschalter ein gutes Waschergebnis in kurzer Zeit zu erzielen. Er ermöglicht die Wahl eines Programms und/oder das Ein - und Ausschalten des Ge- Extra Kurz rätes. - Seite 7 7 Kontrolllampen Wenn die Kontrolllampe 8.1 aufleuchtet, be- deutet dies, dass das Gerät arbeitet. Die Kontrolllampe TÜR (8.2) leuchtet auf, wenn das Programm startet und zeigt an, wenn die Tür geöffnet werden kann: • Kontrolllampe leuchtet: die Tür kann nicht geöffnet werden.
-
Seite 8: Erste Inbetriebnahme
8 electrolux • Aufheizphase Funktion bleibt auch nach dem Abschal- Während des Waschprogramms wird ein ten des Geräts aktiv. Temperatursymbol ( 5.2 ) auf dem Dis- Diese Option kann auf zwei verschiedene play angezeigt, um darauf hinzuweisen, Arten eingestellt werden: –... - Seite 9 9 Messen Sie Waschmittel und Weichspü- ler ab Wählen Sie das gewünschte Programm Ziehen Sie die Waschmittelschublade bis mit dem Programmwähler (1). zum Anschlag heraus. Messen Sie die benö- Sie können das richtige Programm für jede tigte Waschmittelmenge ab und schütten Art von Wäsche anhand der Beschreibun-...
- Seite 10 10 electrolux Vorsicht! Wenn Sie den 1. Wählen Sie das Programm und die ge- wünschten Zusatzfunktionen. Programmwähler während des Gerätebetriebs auf ein anderes 2. Wählen Sie die Zeitvorwahl durch Betäti- Programm drehen, blinkt die rote gung der Taste 7 .
- Seite 11 11 Bevor Sie Änderungen vornehmen können, Nach dem Schließen der Tür ist es erforder- müssen Sie den Waschgang unterbrechen. lich, das Programm erneut auszuwählen Drücken Sie dazu die Taste 6 . und Taste 6 zu drücken. Ein laufendes Programm können Sie nur än- Am Programmende dern, indem Sie es zurücksetzen.
-
Seite 12: Praktische Tipps Und Hinweise
12 electrolux PRAKTISCHE TIPPS UND HINWEISE tur beschädigt und es können sich leicht Lö- Sortieren der Wäsche cher bilden. Beachten Sie die Textilpflegesymbole auf je- Schimmelflecken: Behandeln Sie Schim- dem Kleidungsetikett und die Waschhinwei- melflecken mit Bleichmittel und spülen Sie se des Herstellers. -
Seite 13: Waschprogramme
13 • Waschpulver für Schonwäsche (höchs- dem Verschmutzungsgrad und der Härte tens 60 °C) und Wolle des verwendeten Wassers. • Flüssigwaschmittel, vorzugsweise für Pro- Beachten Sie die Anweisungen der Wasch- gramme mit niedrigen Temperaturen mittelhersteller bezüglich der Waschmittel- (max. 60 °C) für alle Gewebearten oder mengen. - Seite 14 14 electrolux Programme Höchst- und Mindesttemperatur Reinigungs- Programmbeschreibung Optionen mittel Max. Schleuderdrehzahl fach Max. Beladung Wäscheart Koch-/Buntwäsche Eco 40° Hauptwaschgang - Spülgänge Schleudern Maximale Schleuderdrehzahl 1600 U/min Nachtprogramm Max. Beladung 7 kg Spülstopp Für Buntwäsche Vorwäsche Dieses Programm kann für leicht bis normal verschmutzte Extra Spülen...
-
Seite 15: Reinigung Und Pflege
15 Programme Höchst- und Mindesttemperatur Reinigungs- Programmbeschreibung Optionen mittel Max. Schleuderdrehzahl fach Max. Beladung Wäscheart Spülen Spülgang - Langer Schleudergang Maximale Schleuderdrehzahl 1600 U/min Schleudern Max. Beladung 7 kg Nachtprogramm Mit diesem Programm lassen sich Koch-/Buntwäschestü- Spülstopp cke spülen und schleudern, die mit der Hand gewaschen Extra Spülen... - Seite 16 16 electrolux Nach jedem Waschgang Lassen Sie die Tür eine Weile offen stehen. Dies trägt dazu bei, Schimmelbildung und muffigen Geruch im Geräteinneren zu ver- meiden. Lässt man die Tür nach dem Wa- schen offen, schont dies die Gummidich- tung.
- Seite 17 17 Ablaufpumpe Die Pumpe sollte regelmäßig überprüft wer- den, insbesondere, wenn: Wäschetrommel • das Gerät nicht abpumpt und/oder Rostablagerungen in der Trommel können schleudert; durch Fremdkörper in der Waschmaschine • das Gerät beim Abpumpen ungewöhnli- oder durch eisenhaltiges Wasser entstehen.
- Seite 18 18 electrolux 8. Kontrollieren Sie, ob sich das Pumpen- 4. Stellen Sie einen geeigneten Behälter laufrad (ruckartig) dreht. Dreht es sich neben der Pumpe bereit, um das Rest- nicht, rufen Sie den Kundendienst. wasser aus der Pumpe aufzufangen. 5. Ziehen Sie den Notentleerungsschlauch heraus, halten Sie das Ende in den Be- hälter und öffnen Sie die Verschlusskap-...
- Seite 19 19 3. Reinigen Sie den Filter im Schlauch mit einer harten Bürste. 11. Schließen Sie die Pumpenklappe. 4. Schrauben Sie den Schlauch wieder an den Hahn an. 5. Schrauben Sie den Schlauch vom Gerät ab. Halten Sie ein Tuch bereit, da mögli- cherweise etwas Wasser herausfließt.
-
Seite 20: Was Tun, Wenn
20 electrolux 4. Öffnen Sie die Pumpenklappe; ser über den Notentleerungsschlauch in 5. Stellen Sie einen Behälter auf den Fuß- den Behälter laufen; boden und halten Sie das Ende des No- 3. Schrauben Sie den Wasserzulauf- tentleerungsschlauchs in den Behälter. - Seite 21 21 Störung Mögliche Ursache / Abhilfe Die Tür wurde nicht geschlossen. • Drücken Sie die Tür fest zu. Der Stecker ist nicht richtig in die Steckdose eingesteckt. • Stecken Sie den Stecker in die Steckdose. Die Steckdose wird nicht mit Strom versorgt.
- Seite 22 22 electrolux Störung Mögliche Ursache / Abhilfe Sie haben zu wenig Waschmittel oder ein ungeeignetes Waschmit- tel benutzt. • Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein ande- res Waschmittel. Hartnäckige Flecken wurden nicht vorbehandelt. Die Waschergebnisse sind • Verwenden Sie zur Behandlung hartnäckiger Flecken handelsüb- unbefriedigend: liche Produkte.
-
Seite 23: Technische Daten
23 TECHNISCHE DATEN Abmessungen Breite 60 cm Höhe 85 cm Tiefe 63 cm Elektrischer Anschluss Die Daten der elektrischen Anschlusswerte finden sich auf dem Ty- Spannung - Gesamtleistung - penschild innen an der Gerätetür. Sicherung Wasserdruck Mindestens 0,05 MPa... - Seite 24 24 electrolux 2. Entnehmen Sie das Stromkabel und 4. Schieben Sie die entsprechenden Kunst- den Ablaufschlauch aus den Schlauch- stoff-Distanzstücke heraus. halterungen auf der Geräterückseite. 5. Öffnen Sie die Tür und entnehmen Sie den Styroporblock, der an der Türdich- tung befestigt ist.
- Seite 25 25 MUSS die Maschine einen waagerechten und festen Stand haben. Falls notwendig, überprüfen Sie die waagerechte Aufstellung mit einer Wasserwaage. Sämtliche Einstel- lungen können mit einem Schraubenschlüs- sel vorgenommen werden. Durch eine ge- naue waagerechte Aufstellung lassen sich Vibrationen, Geräusche und ein Verschie- ben der Maschine während des Betriebs ver-...
- Seite 26 26 electrolux te sich diese Störung einstellen, drehen Sie den Wasserhahn zu und lassen Sie vom Kun- dendienst den Schlauch ersetzen. Wasserablauf 3. Schließen Sie den Schlauch korrekt durch Lösen der Ringmutter an. Ziehen Das Ende des Ablaufschlauchs kann auf drei Weisen angeschlossen werden.
-
Seite 27: Elektrischer Anschluss
27 nicht über 90 cm. Das Ende des Ablauf- muss größer sein als der Außendurchmes- schlauchs muss stets belüftet sein, d.h. ser des Ablaufschlauchs. Der Ablauf- der Innendurchmesser des Ablaufrohres schlauch darf nicht geknickt werden. Der Ablaufschlauch darf auf max. 4 Meter verlängert werden. Einen Verlängerungs- schlauch und ein Verbindungsstück erhalten Sie bei Ihrem Kundendienst. - Seite 28 28 electrolux Solche Materialien können der Wiederver- • Die Maschine arbeitet wirtschaftlicher, wertung zugeführt werden, indem sie ord- wenn sie ganz gefüllt ist. nungsgemäß in den entsprechenden Sam- • Mit einer entsprechenden Vorbehandlung melbehältern entsorgt werden. lassen sich Flecken und gewisse Ver- schmutzungen entfernen;...
- Seite 29 29...
- Seite 30 30 electrolux...
- Seite 31 31...
- Seite 32 132941130-A-302010...
