Electrolux EWF 167320 W Benutzerinformation
Vorschau ausblenden Andere Handbücher für EWF 167320 W:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

EWF 167320 W
Downloaded from
www.Manualslib.com
................................................ .............................................
EN WASHING MACHINE
DE WASCHMASCHINE
manuals search engine
USER MANUAL
BENUTZERINFORMATION
2
26

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Electrolux EWF 167320 W

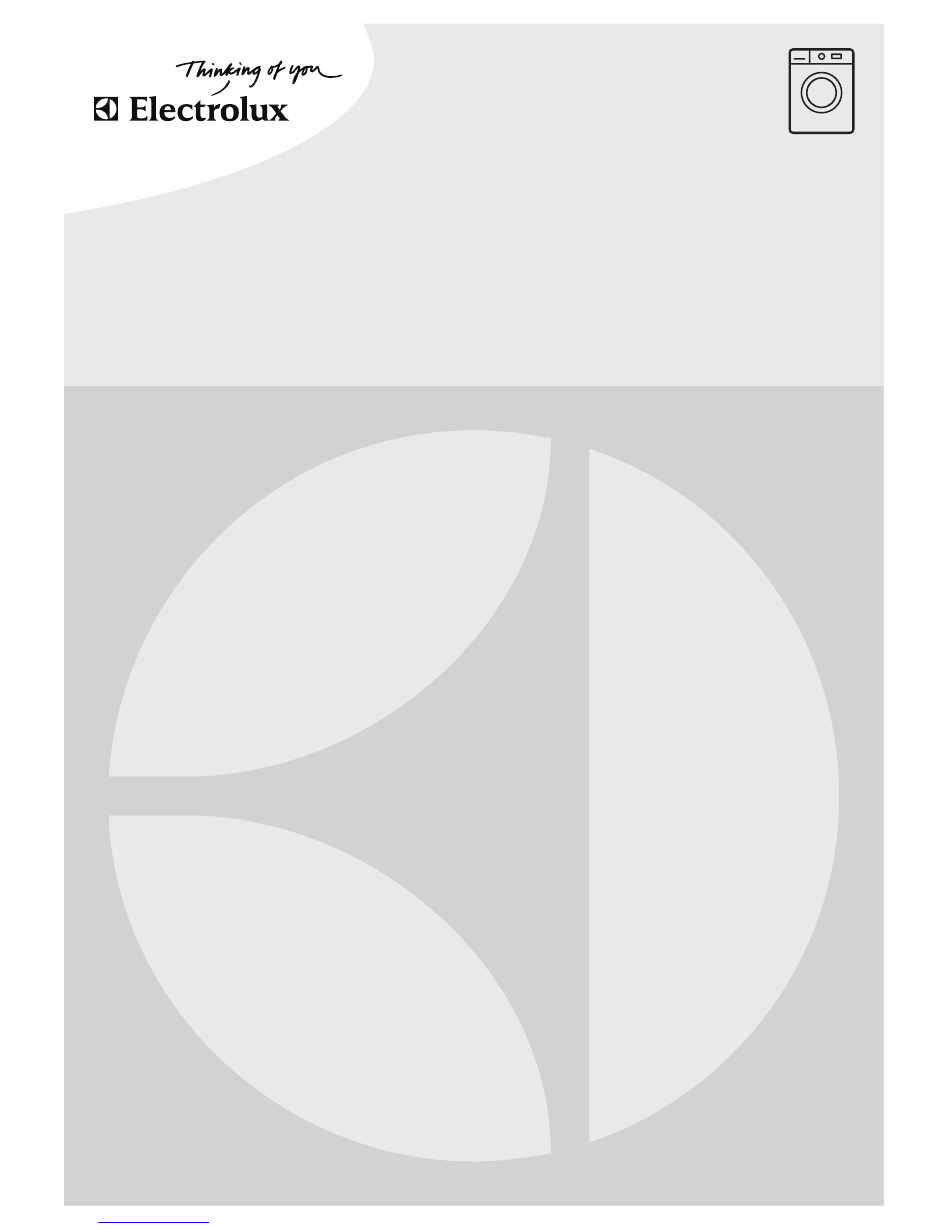

  • Seite 1 ..................... EWF 167320 W EN WASHING MACHINE USER MANUAL DE WASCHMASCHINE BENUTZERINFORMATION Downloaded from www.Manualslib.com manuals search engine...
  • Seite 26: Sicherheitsinformationen

    26 electrolux Electrolux. Thinking of you. Mehr zu unserem Denken finden Sie unter www.electrolux.com INHALT Sicherheitsinformationen Persönliche Einstellungen Sicherheitshinweise Täglicher Gebrauch Gerätebeschreibung Reinigung und Pflege Bedienfeld Was tun, wenn … Waschprogramme Technische Daten Verbrauchswerte Montage Praktische Tipps und Hinweise Umwelttipps Erste Inbetriebnahme Änderungen vorbehalten.
  • Seite 27: Allgemeine Sicherheit

    27 ALLGEMEINE SICHERHEIT • Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose. • Nehmen Sie keine technischen Änderungen am Gerät vor. • Beachten Sie die maximale Beladungsmenge von 7 kg (sie- he Kapitel „Programmtabelle“).
  • Seite 28: Entsorgung

    28 electrolux Netzkabels an den Kundendienst oder ei- flammbaren Produkten benetzt sind, im nen Elektriker. Gerät, auf dem Gerät oder in der Nähe • Stecken Sie den Netzstecker erst nach des Geräts. Abschluss der Montage in die Steckdo- • Berühren Sie während des Betriebs nicht se.
  • Seite 29: Satz Fixierplatten

    29 Waschmittelschublade Wenn Sie das Gerät auf einem Sockel auf- stellen, befestigen Sie es mithilfe der Fixier- Bedienblende platten. Türgriff Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung. Typenschild Laugenpumpe Einstellbare Schraubfüße 1 SATZ FIXIERPLATTEN (4055171146) Sie erhalten den Bausatz bei Ihrem Ver- tragshändler.
  • Seite 30: Bedienfeld

    30 electrolux WASCHMITTELSCHUBLADE Fach für Waschmittel für die Vorwäsche und Einweichphase oder für Fleckentferner während der Flecken-Behandlungsphase (falls verfügbar). Vorwasch- und Einweich- mittel werden zu Beginn des Waschpro- gramms eingespült. Der Fleckentferner wird während der Flecken-Behandlungsphase zugegeben. Fach für Pulver- oder flüssige Wasch- mittel, die für die Hauptwäsche verwendet...
  • Seite 31 31 Kontrolllampe SYMBOLTABELLE = Kaltwäsche = Kindersicherung = Nachtprogramm = Vorwäsche/Hauptwäsche = Spülstopp = Spülen/Schleudern = Vorwäsche = Täglich = Endzyklus = Extra Kurz PROGRAMM-WAHLSCHALTER waschgang aus. Die Waschdauer verlän- gert sich dabei. Diese Option wird für stark Er ermöglicht die Wahl eines Programms verschmutzte Wäsche empfohlen.
  • Seite 32: Displayanzeige

    32 electrolux zu einem Maximum von 20 Stunden verzö- Nach Drücken der Taste 6wird die Kontroll- gert werden. lampe WASCHEN (8.1) eingeschaltet. Wenn die Kontrolllampe 8.1 aufleuchtet, KONTROLLLAMPEN bedeutet dies, dass das Gerät arbeitet. Die Kontrolllampe TÜR (8.2) leuchtet auf, wenn das Programm startet und zeigt an, wenn die Tür geöffnet werden kann:...
  • Seite 33: Waschprogramme

    33 5.2: maschine beschädigen können. Diese • Aufheizphase Funktion bleibt auch nach dem Abschal- Während des Waschprogramms wird ein ten des Geräts aktiv. Temperatursymbol ( 5.2) auf dem Display Diese Option kann auf zwei verschiedene angezeigt, um darauf hinzuweisen, dass Arten eingestellt werden: das Gerät die Heizphase für das Wasser...
  • Seite 34 34 electrolux Programm Höchst- und Mindesttemperatur Programmbeschreibung Waschmittel- Optionen Max. Schleuderdrehzahl fach Max. Beladung Wäscheart CENTRIFUGEREN Synthetisch - Synthétique - ESSORAGE 60 °C - Kalt NACHTPRO- Hauptwaschgang - Spülgänge GRAMM Maximale Schleuderdrehzahl 900 U/min SPÜLSTOPP Max. Beladung 3.5 kg - Verringerte Beladung 2 kg VORWÄSCHE...
  • Seite 35: Verbrauchswerte

    35 Programm Höchst- und Mindesttemperatur Programmbeschreibung Waschmittel- Optionen Max. Schleuderdrehzahl fach Max. Beladung Wäscheart CENTRIFUGEREN Centrifugeren - Essorage - ESSORAGE Abpumpen und langer Schleudergang Maximale Schleuderdrehzahl 1600 U/min Max. Beladung 7 kg Separater Schleudergang für handgewaschene Kleidungs- stücke und nach Programmen mit der ausgewählten Opti- on Spülstopp oder Nachtprogramm.
  • Seite 36: Praktische Tipps Und Hinweise

    36 electrolux Programme Bela- Energiever- Wasserver- Ungefähre Restfeuchte dung brauch (kWh) brauch (Liter) Programm- (kg) dauer (in Mi- nuten) Wolle/Handwä- 0.25 sche 30 °C Standardprogramme Bauwolle Standardpro- gramm Baum- 1.08 wolle 60 °C Standardpro- gramm Baum- 0.72 wolle 60 °C...
  • Seite 37: Wasch- Und Zusatzmittel

    37 das Gewebe gründlich aus (nur Kochwä- • Flüssigwaschmittel, vorzugsweise für sche und farbechte Buntwäsche). Programme mit niedrigen Temperaturen Gras: Behandeln Sie Grasflecken leicht mit (max. 60 °C) für alle Gewebearten oder Seife und Bleichmittel (nur Kochwäsche nur speziell für Wolle.
  • Seite 38: Erste Inbetriebnahme

    38 electrolux ERSTE INBETRIEBNAHME • Achten Sie darauf, dass der elektri- Sie dann ein Programm für Koch-/ sche Anschluss und der Wasseran- Buntwäsche mit der höchsten Tem- schluss der Installationsanweisung peratur ohne Wäsche ein, um alle entsprechen. fertigungsbedingten Rückstände aus •...
  • Seite 39: Verringern Sie Die Schleuderdrehzahl Durch Drücken Der Taste

    39 anzuzeigen. Die Maschine führt das neu gewählte Programm nicht aus. VERRINGERN SIE DIE SCHLEUDERDREHZAHL DURCH DRÜCKEN DER TASTE 2 Wurde das gewünschte Programm ge- wählt, dann schlägt Ihr Gerät automatisch die maximale Schleuderdrehzahl für dieses Programm vor. Wenn Sie mit einer anderen Drehzahl als der vorgeschlagenen schleudern möchten,...
  • Seite 40 40 electrolux 1. Stellen Sie das Programm und die ge- Bevor Sie Änderungen vornehmen können, wünschten Optionen ein. müssen Sie den Waschgang unterbrechen. 2. Drücken Sie die Taste 7, um die Zeit- Drücken Sie dazu die Taste 6. vorwahl einzustellen.
  • Seite 41: Reinigung Und Pflege

    41 3. Verringern Sie bei Bedarf die Schleu- ) angezeigt. Zusätzlich werden einige derdrehzahl durch Drücken der ent- Signaltöne ausgegeben. Die Kontrolllampe sprechenden Taste. der Taste 6), die Kontrolllampen 8.1und 4. Drücken Sie die Taste 6. 8.2erlöschen. Nach einigen Minuten wird Am Programmende erlischt die Kontrolllam- die Kontrolllampe 8.3eingeschaltet und die...
  • Seite 42: Türdichtung

    42 electrolux Entnehmen Sie die Schublade, indem Sie Metallschwämmchen oder Stahlwolle zum die Arretierung herunterdrücken und die Reinigen der Trommel. Schublade herausziehen. 1. Rostrückstände auf der Innenfläche der Trommel mit einem Edelstahl-Reini- gungsmittel entfernen. 2. Zum Entfernen von Reinigungsmittel- rückständen lassen Sie einen Wasch- gang ohne Wäsche durchlaufen.
  • Seite 43 43 1. Öffnen Sie die Pumpenklappe. 6. Drehen Sie den Filter heraus und ent- nehmen Sie ihn. 2. Stellen Sie einen geeigneten Behälter unter die Öffnung der Ablaufpumpe, um 7. Entfernen Sie Flusen und Gegenstände das Restwasser aufzufangen. von der Pumpe.
  • Seite 44: Reinigung Des Wasserzulauffilters

    44 electrolux 11. Schließen Sie die Pumpenklappe. 6. Reinigen Sie den Filter im Ventil mit ei- ner harten Bürste oder einem Stück Stoff. Warnung! 7. Schrauben Sie den Schlauch wieder an Entfernen Sie den Pumpendeckel niemals das Gerät an und achten Sie darauf, während eines Waschprogramms.
  • Seite 45: Was Tun, Wenn

    45 1. Ziehen Sie den Netzstecker aus der Warnung! Netzsteckdose. 2. Schließen Sie den Wasserhahn. Stellen Sie sicher, dass die Temperatur 3. Schrauben Sie den Zulaufschlauch vom über 0 °C liegt, bevor Sie das Gerät wieder Wasserhahn ab. einschalten.
  • Seite 46 46 electrolux Problem Mögliche Ursache/Abhilfe Der Wasserhahn ist geschlossen. • Öffnen Sie den Wasserhahn. Der Zulaufschlauch ist eingeklemmt oder geknickt. • Überprüfen Sie den Anschluss des Zulaufschlauchs. Es läuft kein Wasser in das Der Filter im Zulaufschlauch oder der Filter im Zulaufventil ist blo- Gerät:...
  • Seite 47: Technische Daten

    47 Problem Mögliche Ursache/Abhilfe Transportsicherungen und Verpackungsteile wurden nicht entfernt. • Überprüfen Sie, ob das Gerät richtig aufgestellt ist. Das Gerät wurde nicht mit den Schraubfüßen ausgerichtet. • Überprüfen Sie, ob das Gerät waagerecht steht. Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.
  • Seite 48: Montage

    48 electrolux Max. Wäschemenge Koch-/Buntwäsche 7 kg Schleuderdrehzahl Maximal 1600 U/min MONTAGE AUSPACKEN 3. Lösen Sie die drei Schrauben. Bevor das Gerät verwendet werden kann, müssen alle Transportsicherungen und Ver- packungsmaterialien entfernt werden. Es empfiehlt sich, alle Transportsicherungen für eventuelle zukünftige Transporte des Geräts aufzubewahren.
  • Seite 49: Aufstellung

    49 6. Verschließen Sie das kleinere obere Loch und die beiden größeren Löcher mit den entsprechenden Kunststoffkap- pen, die sich im Beutel mit der Benut- zerinformation befinden. SATZ GUMMIPUFFER (4055126249) Sie erhalten dieses Zubehör bei Ihrem Ver- tragshändler. Diese Gummipuffer werden besonders für lose, rutschige Böden und Holzböden emp-...
  • Seite 50: Wasserstopp-Vorrichtung

    50 electrolux 2. Schließen Sie den Schlauch mit dem ten können. Dieser Fehler wird durch ein ro- Winkelverbindungsstück an die Maschi- tes Feld im Sichtfenster "A" angezeigt. Soll- ne an. Richten Sie den Zulaufschlauch te sich diese Störung einstellen, drehen Sie nicht nach unten.
  • Seite 51: Umwelttipps

    51 der Innendurchmesser des Ablaufrohres messer des Ablaufschlauchs. Der Ablauf- muss größer sein als der Außendurch- schlauch darf nicht geknickt werden. Der Ablaufschlauch darf auf max. 4 Meter verlängert werden. Einen Verlängerungs- schlauch und ein Verbindungsstück erhalten Sie bei Ihrem Kundendienst.
  • Seite 52 132941091-A-112013 Downloaded from www.Manualslib.com manuals search engine...
