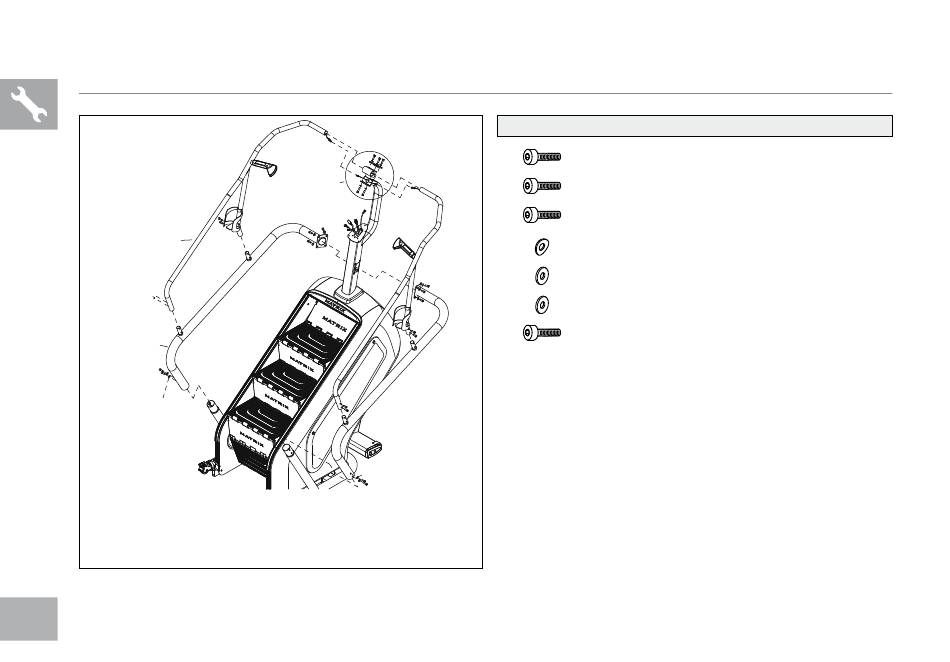

AUFBAU SCHRITT 2
OBERE ARMSTANGE
UNTERE ARMSTANGE
GEBOGENE
UNTERLEGSCHEIBE x2
12
GRÜNE SCHRAUBENTÜTE
GEBOGENE UNTERLEGSCHEIBE x2
BLAUE & GRÜNE SCHRAUBENTÜTE INHALT
INNENSECHSKANTSCHRAUBE (M8x20L)
INNENSECHSKANTSCHRAUBE (M8x16L)
INNENSECHSKANTSCHRAUBE (M8x35L)
GEBOGENE UNTERLEGSCHEIBE
UNTERLEGSCHEIBE
UNTERLEGSCHEIBE
INNENSECHSKANTSCHRAUBE (M8x16L)
Öffnen Sie die BLAUE SCHRAUBENTÜTE.
A
Befestigen Sie die untere Armstange mit den beiliegenden
B
Schrauben. Ziehen Sie sie am Hauptrahmen und am Mast
fest an.
Befestigen Sie die obere Armstange mit den beiliegenden
C
Schrauben. Führen Sie alle Kabel vorsichtig zum
Konsolenmast und schließen Sie sie an. Fest anziehen.
D
Befestigen Sie den Flaschenhalter mit den mitgelieferten
Schrauben.
Wiederholen Sie dies auf der anderen Seite.
E
20
BLAU
3
GRÜN
2
GRÜN
4
BLAU
8
BLAU
5
GRÜN
4
BLAU
