8.3
AUTOMATISCHE WIEDERZUFAHRT INSTALLIEREN
Hinweise:
Der Betrieb „Automatische Wiederzufahrt" ist nur in Verbindung mit einer Schließkantensicherung
oder Druckwellenleiste zulässig (s. Kapitel 8.2).
Die automatische Tor-Wiederzufahrt wird nur ausgelöst, wenn das Tor vollständig geöffnet war,
also nur nach Auslösen des Endschalters AUF.
Funktionen:
• Einstellung einer automatischen Tor-Wiederzufahrt in Ver-
bindung mit dem Zusatzmodul ITSO31 (Abb. 7).
• Die Verzögerungszeit ist am Drehschalter DR101 von 3
Sec. - 5 Min. einstellbar (Abb. 8).
Einstellung einer Verzögerungszeit zur Tor-Wiederzufahrt:
• Den Drehschalter DR101 auf dem Zusatzmodul ITSO31 auf
die gewünschte Verzögerungszeit einstellen. Beispiel 20
Sec.: Drehschalter auf Stellung 3 stellen (Abb. 8).
• Den Taster TL101 auf dem Zusatzmodul ITSO31 so lange
drücken, bis die LED102 (gelb) leuchtet (Abb. 7).
• Den Taster TL101 wieder loslassen.
Deaktivieren der automatischen Tor-Wiederzufahrt:
• Den Drehschalter DR101 auf dem Zusatzmodul ITSO31 auf „C" stellen (Abb. 8).
• Den Taster TL101 auf dem Zusatzmodul ITSO31 so lange drücken bis die LED102 (gelb)
leuchtet (Abb. 7).
• Den Taster TL101 wieder loslassen.
8.4
FUNKFERNBEDIENUNG INSTALLIEREN
Die Funkfernbedienung besteht aus HF-Empfangsteil und zugehörigem 1-Kanal Funksender. Zur Bedie-
nung mehrerer Tore oder für Zusatzfunktionen wie Lichtsteuerung können 2- oder 4- Kanal Funkhand-
sender bzw. Multikanalsender mit 99-Kanälen benutzt werden.
Installation des HF-Empfangsteils:
• Das HF-Empfangsteil (Abb. 9a) mit dem Flachkabel an die
Steckbuchse X9B auf der Steuerplatine (Abb. 1) anschließen.
Sendercodierung lernen:
• Den Drehschalter DR101 auf dem Zusatzmodul ITSO31 (Abb. 7)
auf Stellung 0 „Funk" drehen (Abb. 8).
• Den Taster TL101 auf dem Zusatzmodul ITSO31 (Abb. 7) drü-
cken, bis die LED102 (gelb) blinkt. Den Taster loslassen.
• Während des Blinkens der LED102 (gelb) die Sendertaste des
Funksenders (Abb. 9b) drücken und gedrückt halten, bis die
LED102 (gelb) dauerhaft leuchtet (Die Steuerung hat nun den
Sendercode „gelernt".).
Um die Steuerung mit mehreren Funksendern zu benutzen, muß der
Sendercode von einem Sender auf die anderen Sender übertragen
werden (s. Bedienungsanleitung des Funksenders).
63549 0403 D

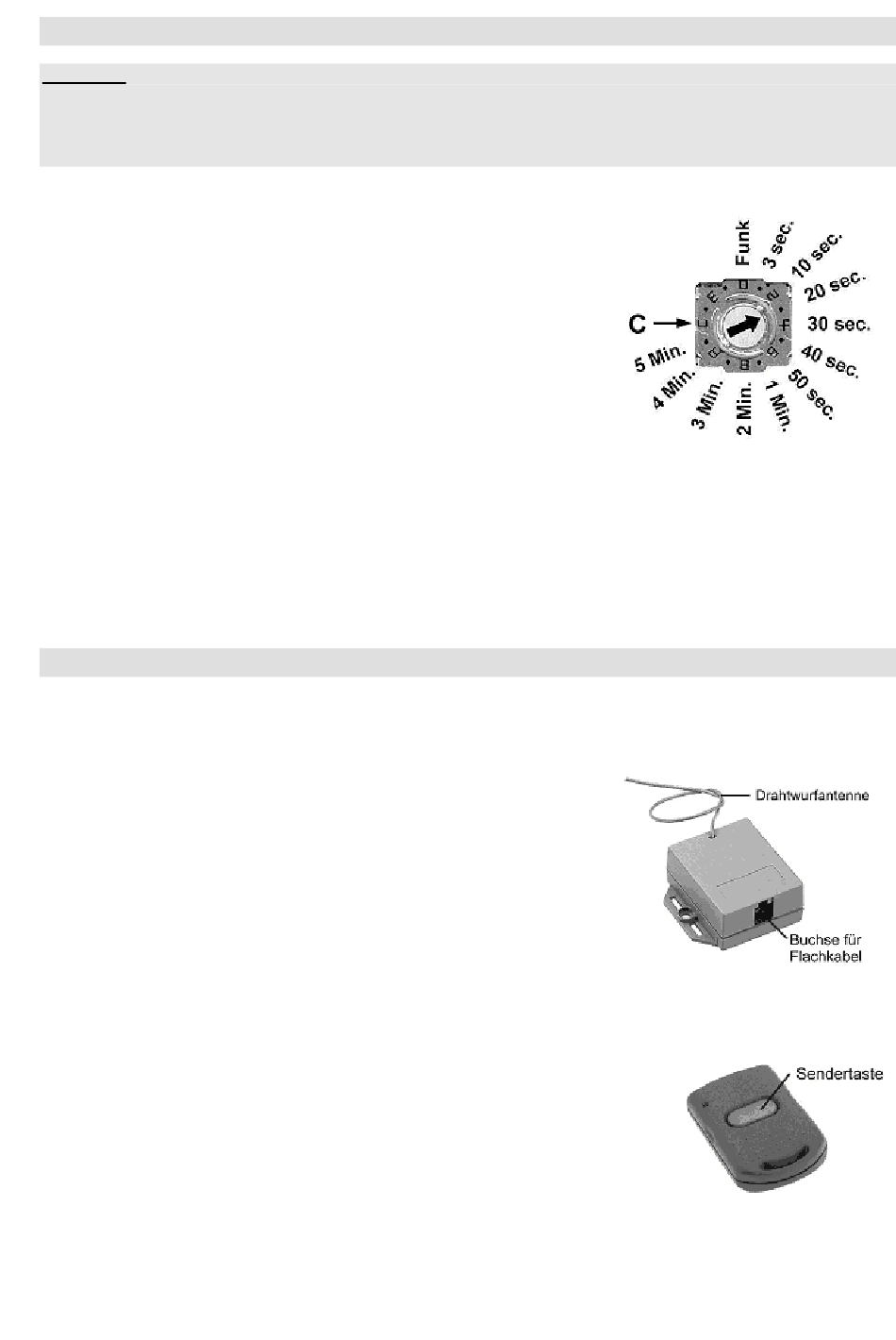

Abb. 8: Drehschalter DR101
Abb. 9a: HF-Empfangsteil
Abb. 9b: Funksender
Seite 9 von 12
