Eldat RTC02 Kurzanleitung

D
Funkcodetaster RTC02
Ausführungen
RTC02-4104M-01 433,92 MHz
RTC02-5004M-01 868,30 MHz
Technische Daten
Frequenz:
Modulation:
Spannungsversorgung:
Stromaufnahme:
Größe:
Gewicht:
Betriebstemperatur:
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Funkcodetaster ausschließlich zum Bedienen
von ELDAT-Funksteuerungen.
Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen
oder bestimmungsfremden Gebrauch entstehen!
Sicherheitshinweise
Bevor Sie das Gerät anschließen und bedienen, lesen
Sie bitte diese Anleitung sorgfältig durch!
Beachten Sie auch die Bedienungsanleitung(en) der
Funksteuerung(en)!
Lassen Sie nicht funktionierende Geräte vom Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Veränderungen am Gerät vor!
Funktionsweise
Der Funkcodetaster ermöglicht die Zugangskontrolle mittels Eingabe
einer 4-stelligen Persönlichen Identifikations-Nummer (PIN). Es kann
so programmiert werden, dass bis zu 3 Zugangssysteme (z.B. Tür-
schließeinrichtungen, Garagentorantriebe) mit einem unterschiedli-
chen Code oder ein Zugangssystem mit bis zu 3 verschiedenen PINs
angesteuert werden. Zusätzlich kann eine beliebige temporäre PIN
programmiert werden, um einen zeitlich begrenzten Zutritt für be-
stimmte Besucher oder Servicemitarbeiter zu ermöglichen.
Außerdem kann ein zusätzliches Gerät (z.B. die Außenbeleuchtung)
ohne Eingabe einer PIN gesteuert werden ("Lichtfunktion").

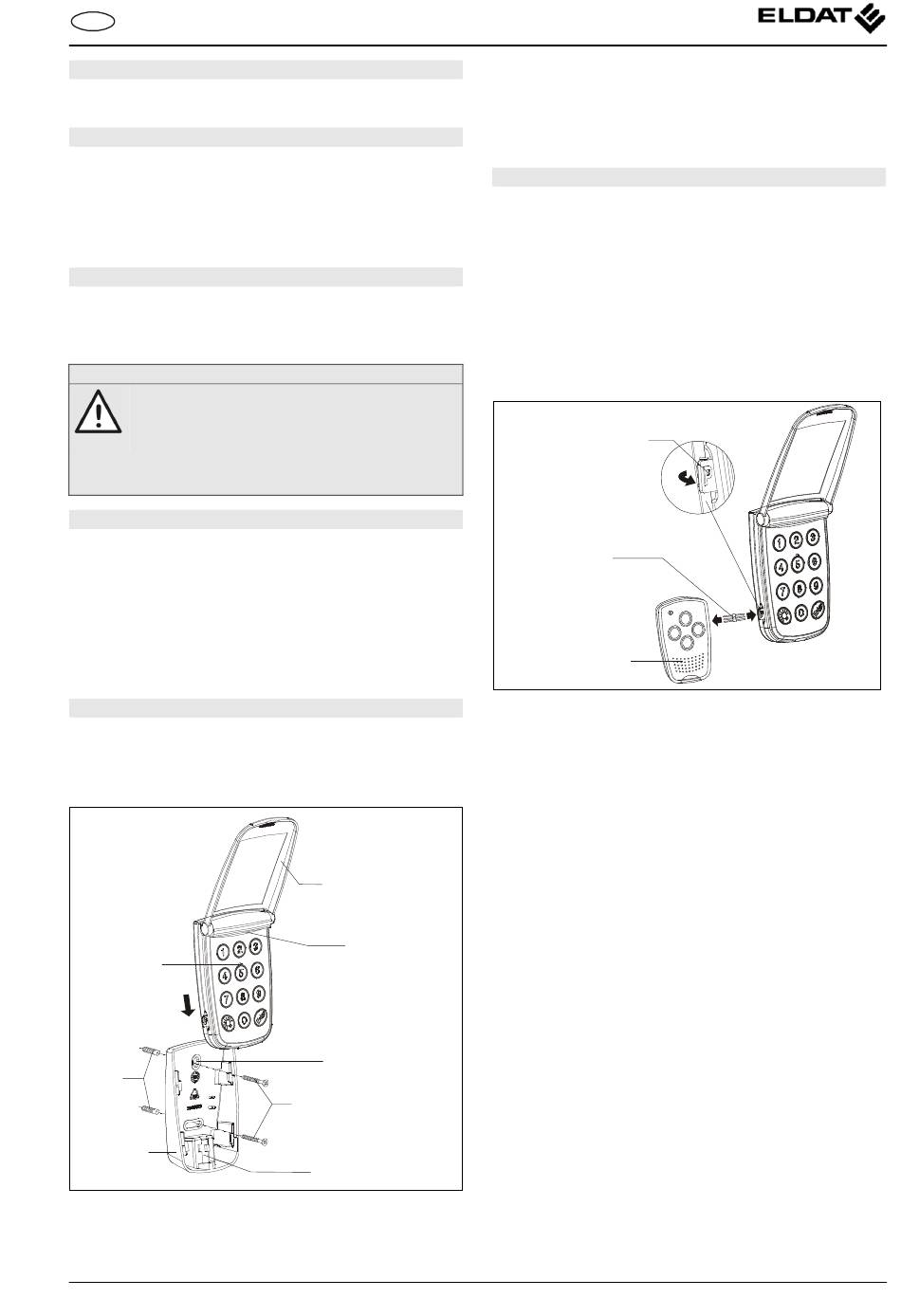

Funkcodetaster montieren
•
Wählen Sie einen geeigneten Montageort für den Funkcodetas-
ter.
•
Nehmen Sie den Wandhalter als Schablone und markieren Sie
die Punkte für die zwei Bohrlöcher. Bohren Sie anschließend die
Löcher und pressen Sie die mitgelieferten Dübel ein.
LED
Dübel
Wandhalter
•
Schrauben Sie den Wandhalter mit den beigefügten Schrauben
fest. Für Montageoberflächen, die nicht aus Holz sind, müssen
Sie möglicherweise andere Schrauben und Dübel verwenden.
•
Rasten Sie den Funkcodetaster in den Wandhalter ein.
433,92 MHz bzw. 868,30 MHz
ASK
2 Batterien 3V, CR 2032
ca. 11 mA
70 x 100 x 30 mm (B x H x T)
ca. 120 g
-20° C bis +60° C
Gehäusedeckel
Tastaturbeleuchtung
Montageöffnungen
Schrauben
Riegel
•
Drehen Sie mit Hilfe einer Münze den Riegel an der Unterseite
des Wandhalters im Uhrzeigersinn, um den Funkcodetaster zu
arretieren.
Hinweis:
Sie können optional ein Steckschloss mit 2 Schlüsseln bestellen und
anstelle des Riegels in den Wandhalter einsetzen.
PIN eingeben und Code übertragen
Einen Code für die Zugangskontrolle von einem Sender auf
den übertragen:
Funkcodetaster
Der Funkcodetaster wird vorprogrammiert mit 3 Zufallscodes und
3 PINs für die Zugangskontrolle ausgeliefert. Die vorprogrammierten
PIN sind:
- PIN 1: 1-2-3-4
- PIN 2: 2-3-4-5
- PIN 3: 3-4-5-6.
Sie können den Code eines anderen Funksenders auf den Funkco-
detaster übertragen. Dabei wird einer der drei vorprogrammierten
Codes überschrieben.
•
Verbinden Sie den Funkcodetaster und den Quellsender mit dem
Programmierstecker.
Steckerbuchse
Programmierstecker
Quellsender
•
Halten Sie die Taste des Quellsenders gedrückt, mit der Sie das
Zugangssystem steuern. Drücken Sie die ENTER-Taste auf dem
Funkcodetaster. Die Tastaturbeleuchtung geht an.
•
Geben Sie die 4-stellige PIN ein, deren zugehöriger Code über-
schrieben werden soll. Drücken Sie erneut die ENTER-Taste.
Halten Sie die Sendertaste gedrückt, bis die LED auf dem Funk-
codetaster schnell blinkt.
•
Der Funkcodetaster hat jetzt den Sendercode gelernt und ihn
unter der PIN gespeichert, die Sie eingegeben haben.
•
Sie können den Code von zwei weiteren Kanälen übertragen. Für
jeden dieser Codes führen Sie die oben beschriebenen Anwei-
sungen aus, jedoch mit einer Abweichung: Sie müssen für jeden
Code eine andere PIN eingeben. Jeder Code erfordert eine indi-
viduelle PIN.
•
Entfernen Sie den Programmierstecker.
Einen anderen Code für die Lichtfunktion von einem Sender
auf den übertragen:
Funkcodetaster
Die Lichtfunktion ist mit einem eigenen Code vorprogrammiert. Sie
können aber einen anderen Sendercode auf die Lichtfunktion über-
tragen.
•
Verbinden Sie den Funkcodetaster und den aktiven Sender mit
dem Programmierstecker.
•
Halten Sie die Taste des Senders gedrückt, mit der Sie das
andere Gerät steuern. Drücken Sie die ENTER-Taste auf dem
Funkcodetaster. Die Tastaturbeleuchtung geht an.
•
Drücken Sie die LICHT-Taste und anschließend erneut die
ENTER-Taste. Halten Sie die Sendertaste gedrückt, bis die LED
auf dem Funkcodetaster schnell blinkt.
•
Der Funkcodetaster hat jetzt den neuen Sendercode für die
Lichtfunktion gelernt. Sie können den Programmierstecker ent-
fernen.
