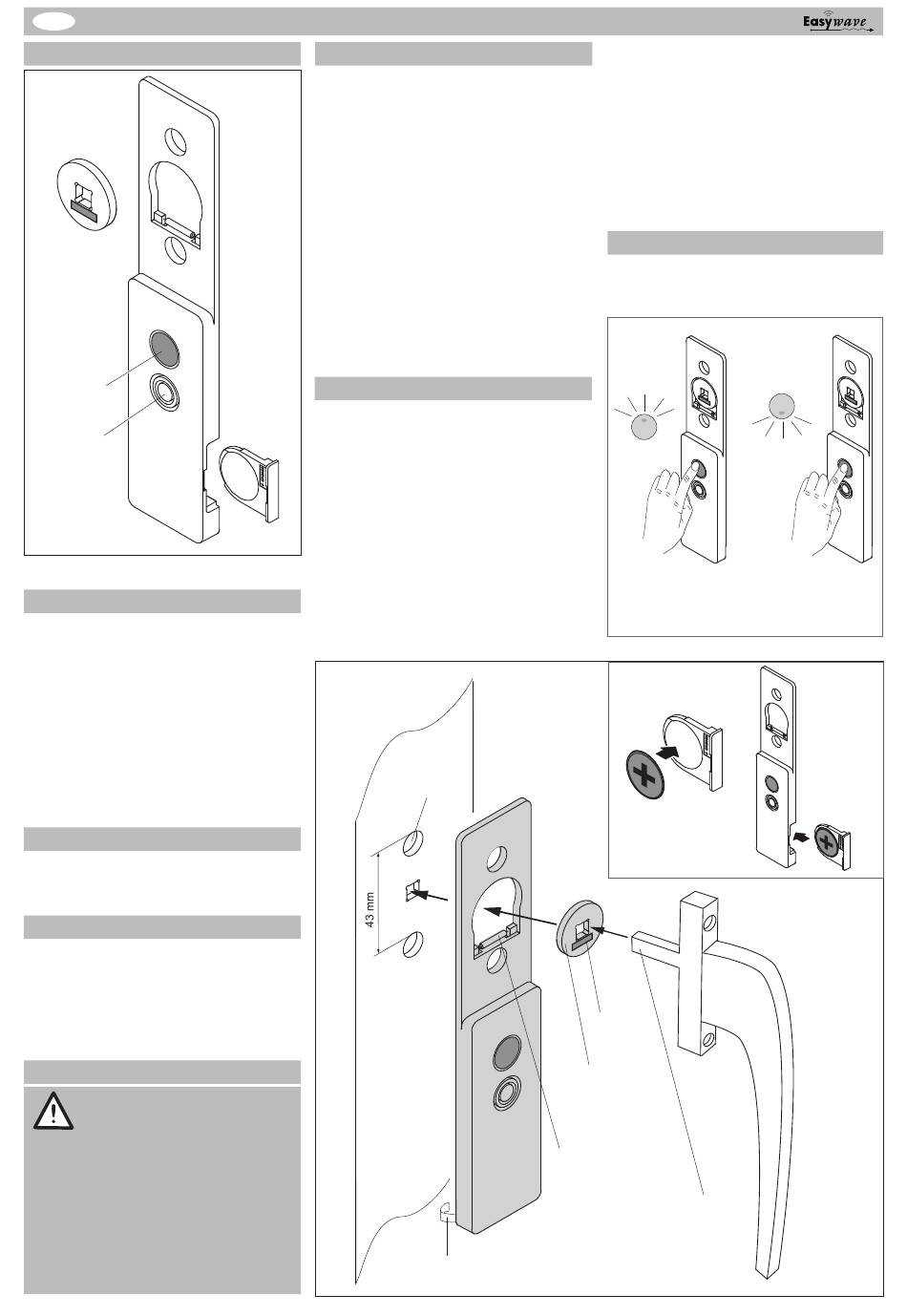

Eldat Easywave RTS26 Kurzanleitung

Fenstergriffkontakt RTS26
D D
Ausführung
Magnetscheibe
Taste/
LED-Anzeige
Lautsprecher
RTS26-5001E-01
Technische Daten
Frequenz: 868,3 MHz
Modulation: FSK
Codierung: Easywave
Spannungs-
versorgung: 1x 3V-Batterie CR2032
Schutzart: IP20
Betriebs-
temperatur: -20 °C bis +60 °C
Reichweite: ca. 150 m bei guten
Freifeldbedingungen
Abmessung: 33x166x8 mm
Gewicht: 34 g (inkl. Batterie)
Lieferumfang
Fenstergriffkontakt RTS26, Magnetscheibe,
Batteriehalter, Batterie CR2032, Bedienungs-
anleitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Funk-Fenstergriffkontakt
RTS26 ausschließlich zum Übertragen von
Funk-Signalen auf Alarmmelder RTRP02.
Der Hersteller haftet nicht für Schäden die
durch unsachgemäßen oder bestimmungs-
fremden Gebrauch entstehen.
Sicherheitshinweise
Bevor Sie das Gerät benutzen,
lesen Sie bitte diese Anleitung
sorgfältig durch!
Beachten Sie auch die Bedienungsanlei-
tungen der Funkempfänger.
Überprüfen Sie regelmäßig die Sendebereit-
schaft des Gerätes!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Gerät vor!
Funktion
Der Fenstergriffkontakt RTS26 ist ein magne-
tischer Kontakt der den Öffnungszustand eines
Fensters akustisch signalisiert und ein Melde-
telegramm per Funk auf den Alarmmelder
RTRP02 übertragen kann.
Wird das Fenster bei aktiviertem Fenstergriff-
kontakt geöffnet, ertönt für ca. 1,5 Minuten ein
Warnton, welcher durch längeres Drücken der
Taste abgestellt werden kann. Nach dem
Schließen des Fensters, aktiviert sich der
Fenstergriffkontakt nach 10 Sekunden auto-
matisch.
Der Fenstergriffkontakt ist für Standard-Fens-
tergriffe mit einem Stiftmaß von 7 mm, Schrau-
bendurchmesser 10 mm und Lochabstand von
43 mm geeignet.
Inbetriebnahme
1. Legen Sie die Batterie in den Batteriehalter
ein und schieben Sie diesen seitlich in den
Batterie-
halter
Fenstergriffkontakt (Abb. 1). Verwenden Sie
ausschließlich Batterien des Typs CR2032.
Achten Sie auf die richtige Polung, der
Pluspol muss sichtbar sein!
2. Schrauben Sie bei geschlossenem Fenster
den Fenstergriff ab. Entfernen Sie die
Schutzfolie vom rückseitigen Klebepad des
868,3 MHz
Fenstergriffkontakts und kleben Sie diesen
auf dem Fensterrahmen fest. Achten Sie
auf die Position, die Bohrlöcher müssen
übereinander liegen.
10 mm
Ø
Magnetscheibe
Reedkontakt
Schutzfolie vom Klebepad entfernen
3. Legen Sie die Magnetscheibe mit dem
Magnet nach unten in den Fenstergriffkon-
takt ein. Der Reedkontakt und der Magnet
müssen parallel zueinander liegen.
4. Stecken Sie den Fenstergriff durch die
Magnetscheibe zurück in den Fensterflügel
und schrauben Sie den Griff wieder fest.
5. Drücken Sie die Taste bis die LED kurz rot
aufleuchtet, der Fenstergriffkontakt ist jetzt
aktiviert.
Fenstergriffkontakt aktivieren/deaktivieren
Um den Fenstergriffkontakt zu aktivieren bzw.
zu deaktivieren, drücken Sie fortlaufend die
Taste.
Deaktiviert
Aktiviert
Grün
Rot
Drücken Sie kurz Drücken Sie kurz
die Taste, die LED die Taste, die LED
leuchtet grün auf.
leuchtet rot auf.
Abb. 1
CR2032
Magnet
Vierkant
max. 7 mm
92178 0910 D
