7
GRUNDKONFIGURATION INSTALLIEREN
7.1
ANSCHLUSSBELEGUNG DER STEUERPLATINE
Bauteilbezeichnungen
BR1
Brücke, unterbricht bei Entfernen
die 24 V Betriebsspannung
K1
Schütz ZU
K2
Schütz AUF
M
Motor extern
SI1
Sicherung Steuerplatine 125 mAT
TA1
Test-Taster AUF
TA2
Test-Taster ZU
TR1
Transformator
Netzanschluss
L1, L2
Anschlüsse 230 V AC
PE
Anschlussbasis zum Durchschleifen
des Schutzleiters
N
(nicht angeschlossen!)
L3
(nicht verwenden!)
Motoranschluss
U, V, W
Anschlüsse Wechselstrommotor
63549 0403 D

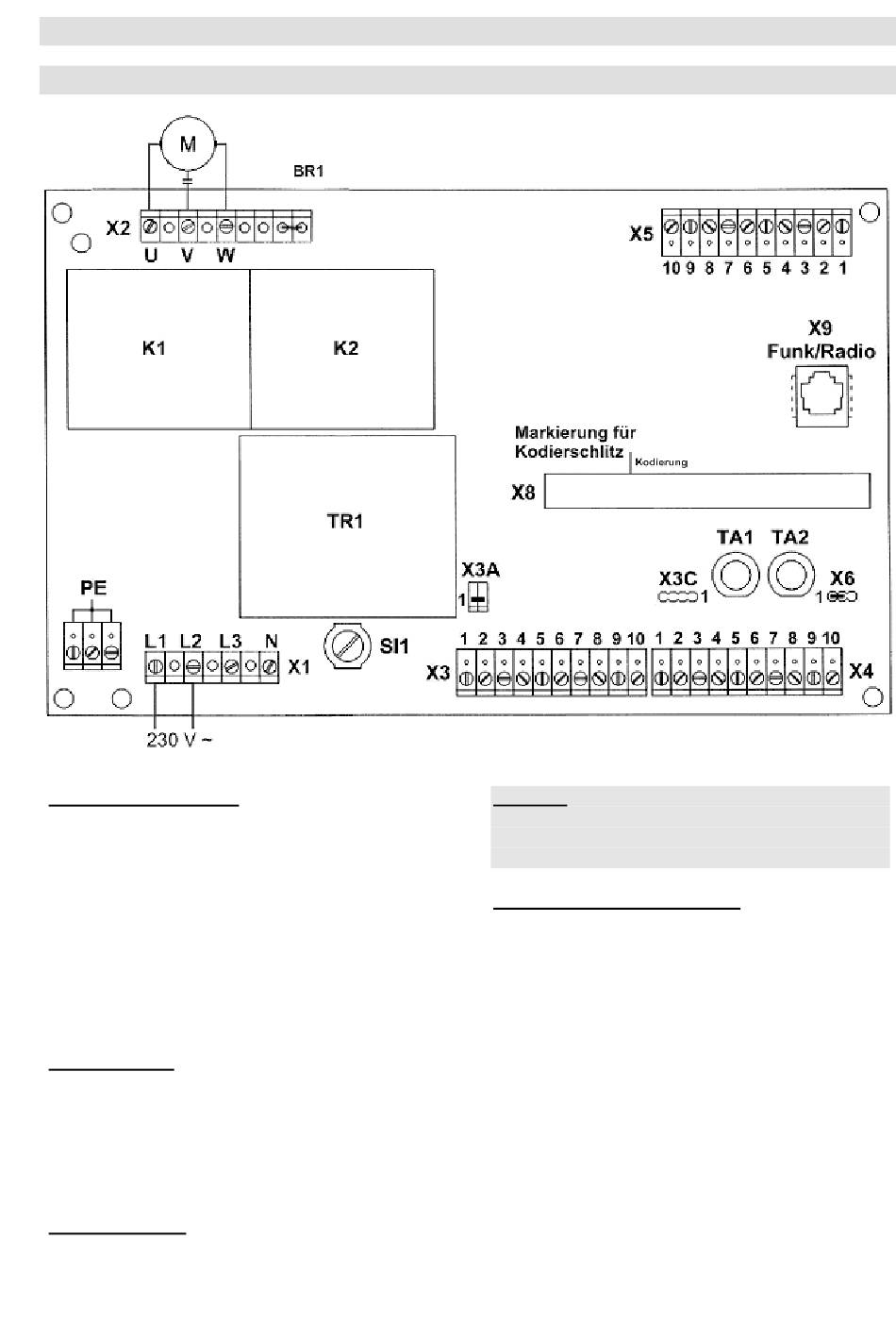

Abb. 1: Anschlussbelegung Steuerplatine
Hinweis:
Jumper X3A und X3B 1-2 müssen gesteckt
sein, wenn kein Schlüsselschalter bzw. kein
Gehäuse mit Deckeltastern verwendet wird.
Klemmleistenbezeichnungen
X1
Klemmleiste Netzanschluss
X2
Klemmleiste Motor
X3
Klemmleiste Befehlsgeräte
X3A
Steckleiste für Schlüsselschalter
X3C
Steckleiste für Folientastatur
X4
Klemmleiste Sicherheitselemente
X5
Klemmleiste Endschalter
X6
Jumper für Schließkantensicherung SKS
8,2 kOhm, Druckwellenleiste, FRABA
X8
Steckleiste für Zusatzmodule
X9
Steckbuchse für HF-Empfangsteil
(in Verbindung mit Zusatzmodul ITSO31)
Seite 5 von 12
