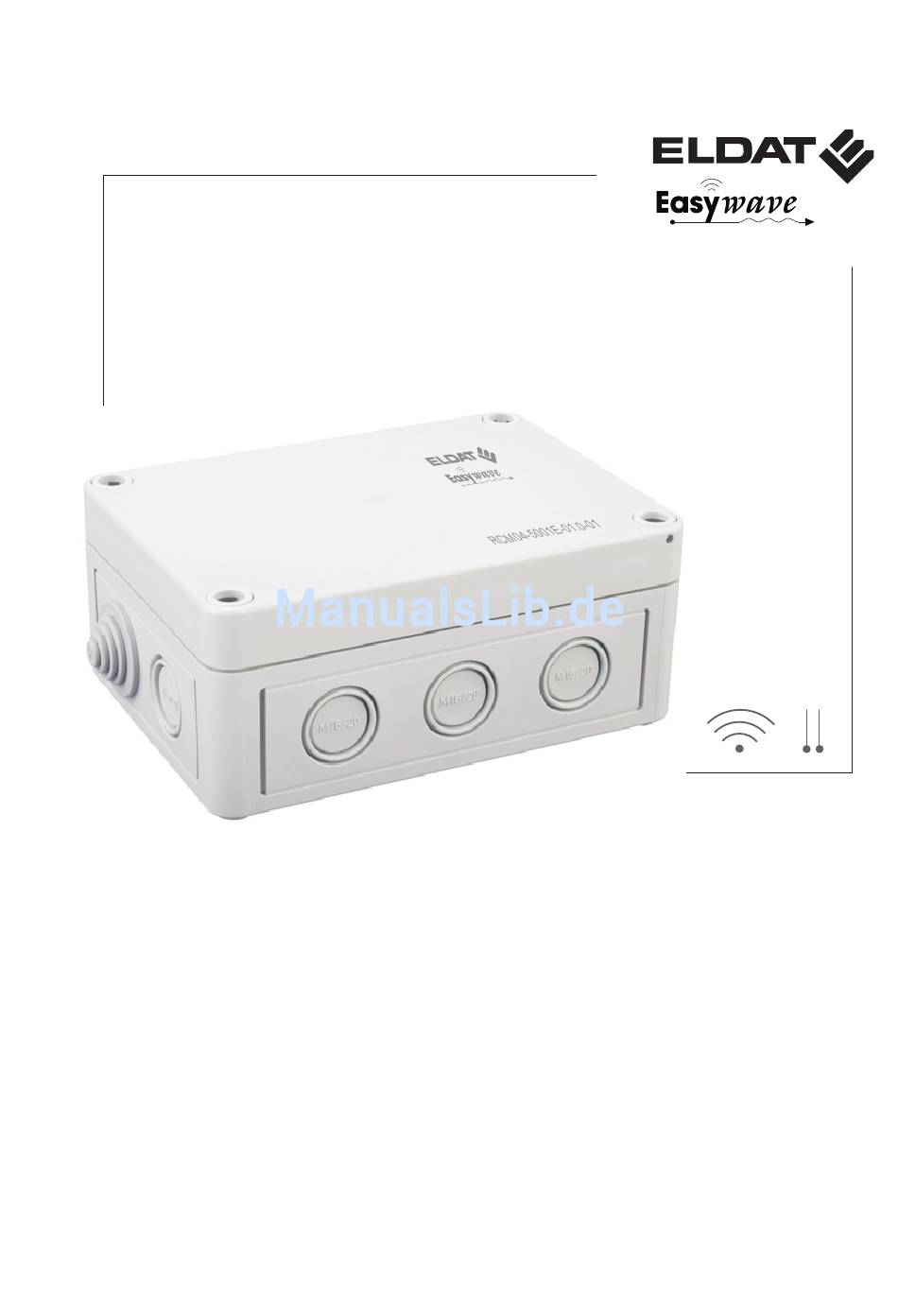

- Seite 1 Bedienungsanleitung Funk-Markisensteuerung mit Sensoreingang RCM04 Art.-Nr. G66 022 00...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Ausführung Technische Daten Lieferumfang Bestimmungsgemäßer Gebrauch Sicherheitshinweise Funktion Inbetriebnahme Standortauswahl Montage Anschlüsse/Bedienelemente Anschlussplan Wettersensor einlernen Funk-Sender einlernen Motorlaufzeit speichern Steuerung benutzen Windfunktion Regenfunktion Sonnenfunktion Gastro-Funktion Markise manuell fahren Löschfunktionen Wettersensor löschen Funk-Sender gezielt löschen Funk-Sender komplett löschen Motorlaufzeit löschen Werkseinstellungen wiederherstellen 9 Störungen Allgemeine Hinweise... -
Seite 3: Einleitung
Einleitung Die elektrische Installation und die Program- Ausführung mierung dürfen ausschließlich durch eine RCM04-5001E-01 868,3 MHz Art.-Nr. G66 022 00 Elektrofachkraft vorgenommen werden. Die Steuerung steht bei der Programmie- rung unter Spannung. Verhindern Sie das Technische Daten Berühren spannungsführender Teile. -
Seite 4: Inbetriebnahme
Bei der Montage an Metallflächen 7. Schrauben Sie den Gehäusedeckel wieder sollte ein Mindestabstand von 10 cm eingehalten auf das Gehäuseunterteil. werden. Wenden Sie sich bei Störungen an einen Fach- betrieb oder finden Sie weitere Hinweise auf unserer Internetseite „www.eldat.de“. -
Seite 5: Anschlüsse/Bedienelemente
Inbetriebnahme Inbetriebnahme Anschlüsse/Bedienelemente Sicherung 5 AT TX (Sender) Sensor Taste TX Anschluss Wettersensor Taste Sensor SENSOR POWER PB/S MOTOR PE-Anschluss Anschluss Anschluss Spannungsversorgung Wettersensor Markisen-Motor Anschluss externer Schalter Anschluss Spannungsversorgung Steuerung Anschlussplan X105 X101 X104 X103 14 15 1 2 3 4 5 6 7 8 9 10 11 12 13 L L1 L2... -
Seite 6: Wettersensor Einlernen
Inbetriebnahme Wettersensor einlernen Zum Übertragen der Wetterdaten muss der Sen- decode des Funk-Sensors bzw. des drahtge- LED SENSOR LED TX LED SENSOR bundenen Sensors in die Steuerung eingelernt werden. Es kann nur entweder ein Funk-Sensor oder ein drahtgebundener Wettersensor ange- schlossen werden. -
Seite 7: Steuerung Benutzen
Steuerung benutzen nuell gefahren werden bzw. ist die Sonnenfunk- Für das witterungsabhängige Fahren der Markise tion wieder nutzbar. empfängt die Steuerung zyklisch Wetterdaten vom Sensor. Bleiben die Daten aus, z. B. durch Funkstörungen, wird die Markise sofort einge- Sonnenfunktion fahren. Erst nach dem Empfang neuer Wetterdaten und dem Ablauf der Sperrzeit von ca. -
Seite 8: Markise Manuell Fahren
Steuerung benutzen Funktion die Sonnenfunktion nicht zur Verfügung berechtigt. Bei einem Spannungsausfall muss steht. der Schalter zur erneuten Benutzung erst einmal in Nullposition zurückgesetzt werden. Mit der Gastro Funktion dürfen nur Marki- senanlagen, die konstruktiv für Regenbe- Tasten auf Steuerung trieb ausgelegt sind, betrieben werden. -
Seite 9: Funk-Sender Komplett Löschen
Löschfunktionen Funk-Sender komplett löschen Wollen Sie alle Sendecodes auf einmal aus der Steuerung löschen, gehen Sie wie folgt vor: LED TX LED SENSOR LED TX Drücken Sie auf der Steuerung die Taste TX 3x lang (>5 Sekunden), bis die LED TX leuchtet. Nach 2 Sekunden verlischt die LED TX, die Sen- decodes sind gelöscht. -
Seite 10: Störungen
Konformität Das Produkt erfüllt die wesentlichen Anforderungen der R&TTE-Richtlinie 1999/5EG. Die Konformitätserklärung ist auf folgender Internetseite abrufbar: www.eldat.de Gewährleistung Innerhalb der gesetzlichen Garantiezeit besei- tigen wir unentgeltlich Mängel des Gerätes, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder Umtausch. - Seite 12 ELDAT GmbH RTS Automation Vertriebsgesellschaft Ltd. Warschauer Str. 7 Im Gewerbepark 14 DE-03042 Cottbus 15711 Königs Wusterhausen Phon: +49 355 280 9311 Deutschland Mail: huk@rts-automation-limited.de Internet: www.rts-automation-limited.de Telefon: + 49 (0) 33 75 / 90 37-0 Telefax: + 49 (0) 33 75 / 90 37-90 Internet: www.eldat.de...
