7.2

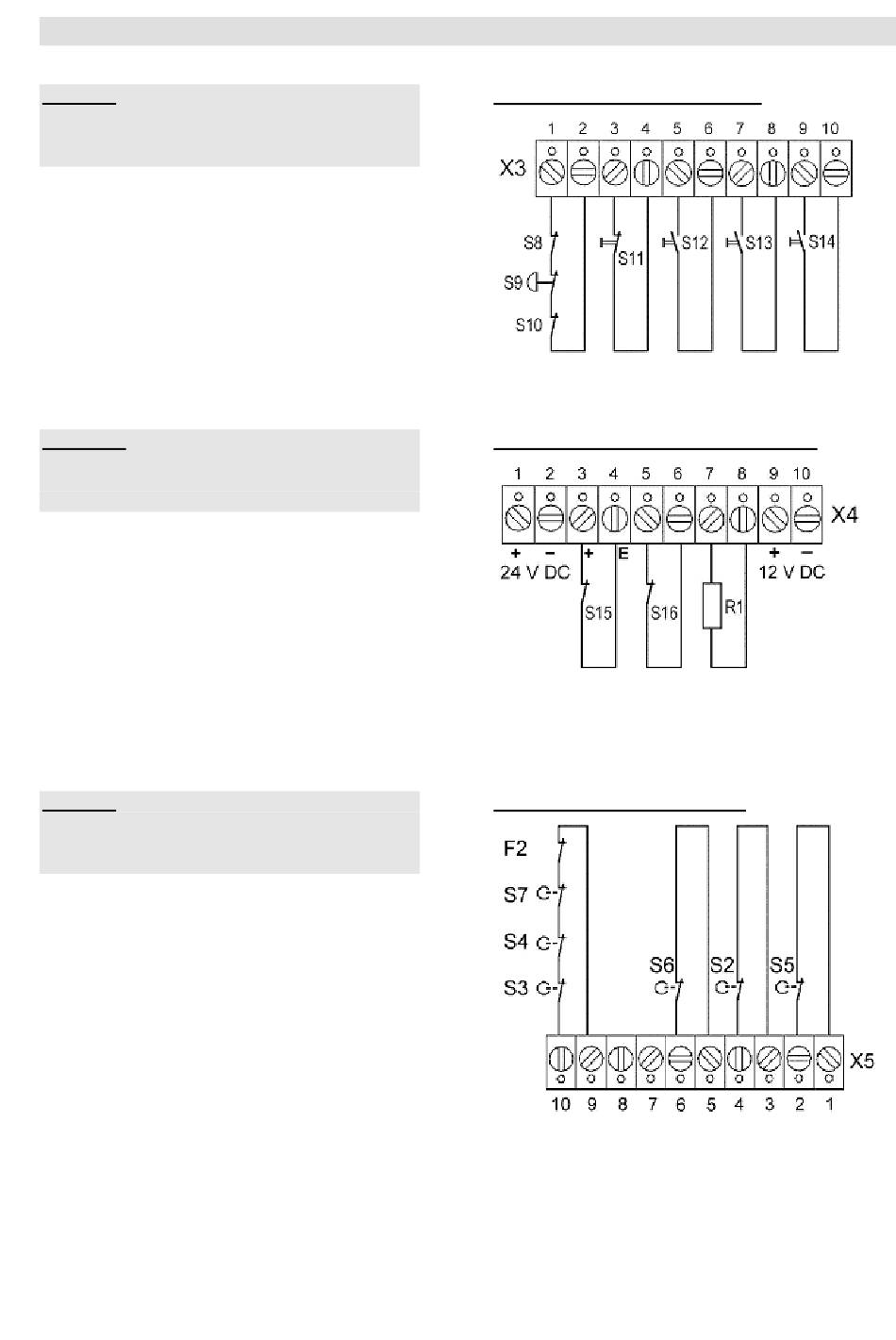

ANSCHLUSSBELEGUNG DER KLEMMLEISTEN
Hinweis:
Folgende Anschlüsse der Klemmleiste X3
müssen gebrückt werden, falls sie nicht
belegt sind: Brücke 1-2, Brücke 3-4
S8
Schlaffseilschalter
S9
Not-Aus
S10
Schlupftürkontakt
S11
Taster STOP
S12
Taster AUF
S13
Taster IMPULS
S14
Taster ZU
Hinweise:
Folgende Anschlüsse der Klemmleiste X4
müssen gebrückt werden, falls sie nicht
belegt sind: Brücke 3-4, Brücke 5-6
+ -
24 V DC Anschluss für externe
Schaltgerät
S15
Foto-Lichtschranke
S16
Endschalter HALB AUF
R1
Schließkantensicherung
8,2 kOhm / DW / FRABA
+ -
12 V DC Anschluss für OSE Schalt-
leiste VITECTOR/FRABA
(OSE Signaleingang: an Klemme 8)
Hinweis:
Folgende Anschlüsse der Klemmleiste X5
müssen gebrückt werden, falls sie nicht
belegt sind: Brücke 10-9, Brücke 6-5
F2
Thermoschutz Motor
S2
Endschalter AUF (Öffner)
S3
Sicherheitsendschalter AUF (Öffner)
S4
Sicherheitsendschalter ZU (Öffner)
S5
Endschalter ZU (Öffner)
S6
Vorendschalter ZU (Öffner)
S7
Sicherheitsschalter Nothand-
bedienung (Öffner)
63549 0403 D
Klemmleiste X3 (Befehlsgeräte)
Klemmleiste X4 (Sicherheitselemente)
Abb. 3: Anschluss Sicherheitselemente
Klemmleiste X5 (Endschalter)
Abb. 2: Anschluss Befehlsgeräte
Abb. 4: Anschluss Endschalter
Seite 6 von 12
