4.2
Prüfköpfe
Das elektrische Signal des Prüfgeräts wird mithilfe des in den Prüfköpfen enthaltenen
piezoelektrischen Sensors in eine Ultraschallwelle umgewandelt. Es können Prüfköpfe
zwischen 1 ... 10 MHz mit dem Prüfgerät verwendet werden, sodass die meisten auf dem Mar kt
erhältlichen Prüfköpfe kompatibel sind. Aufgrund unterschiedlicher Konstruktionen von
Prüfköpfen befinden sich zwei Anschlüsse für Prüfköpfe auf der Oberseite des Gehäuses.
Sogenannte Normalprüfköpfe verwenden zum Senden und Empfangen denselben Wandler.
Diese Prüfköpfe werden mithilfe eines Koaxialkabels mit dem linken Anschluss des Prüfgeräts
verbunden. Prüfköpfe mit getrenntem Sender und Empfänger in einem Gehäuse werden als
Sende-Empfangs (SE)-Prüfköpfe bezeichnet, sodass der Empfänger mit dem rechten und
entsprechend der Sender mit dem linken Anschluss verbunden wird.

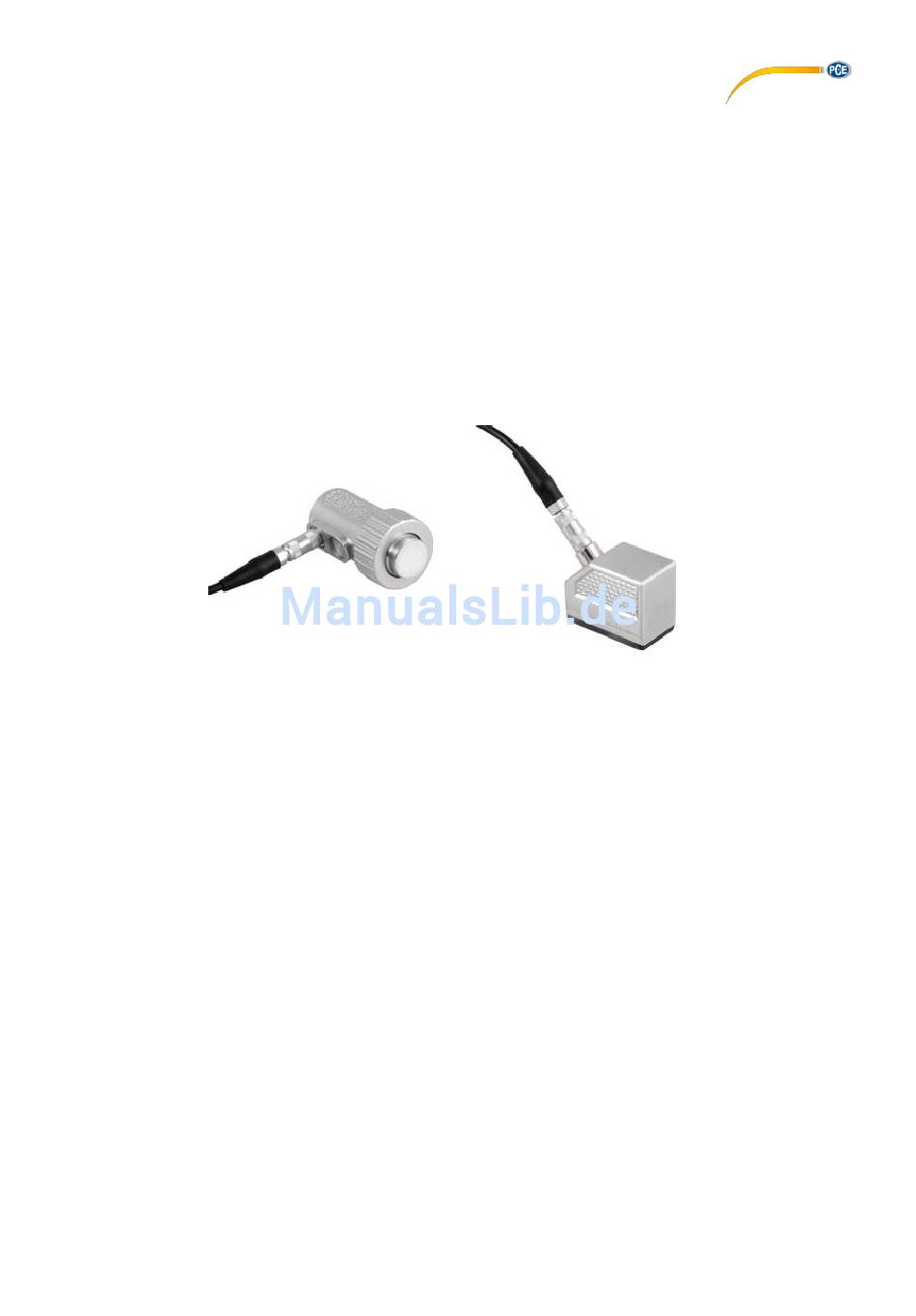

Abb. 2 Senkrecht-Normalprüfkopf
Abb. 3 Winkel-Normalprüfkopf
