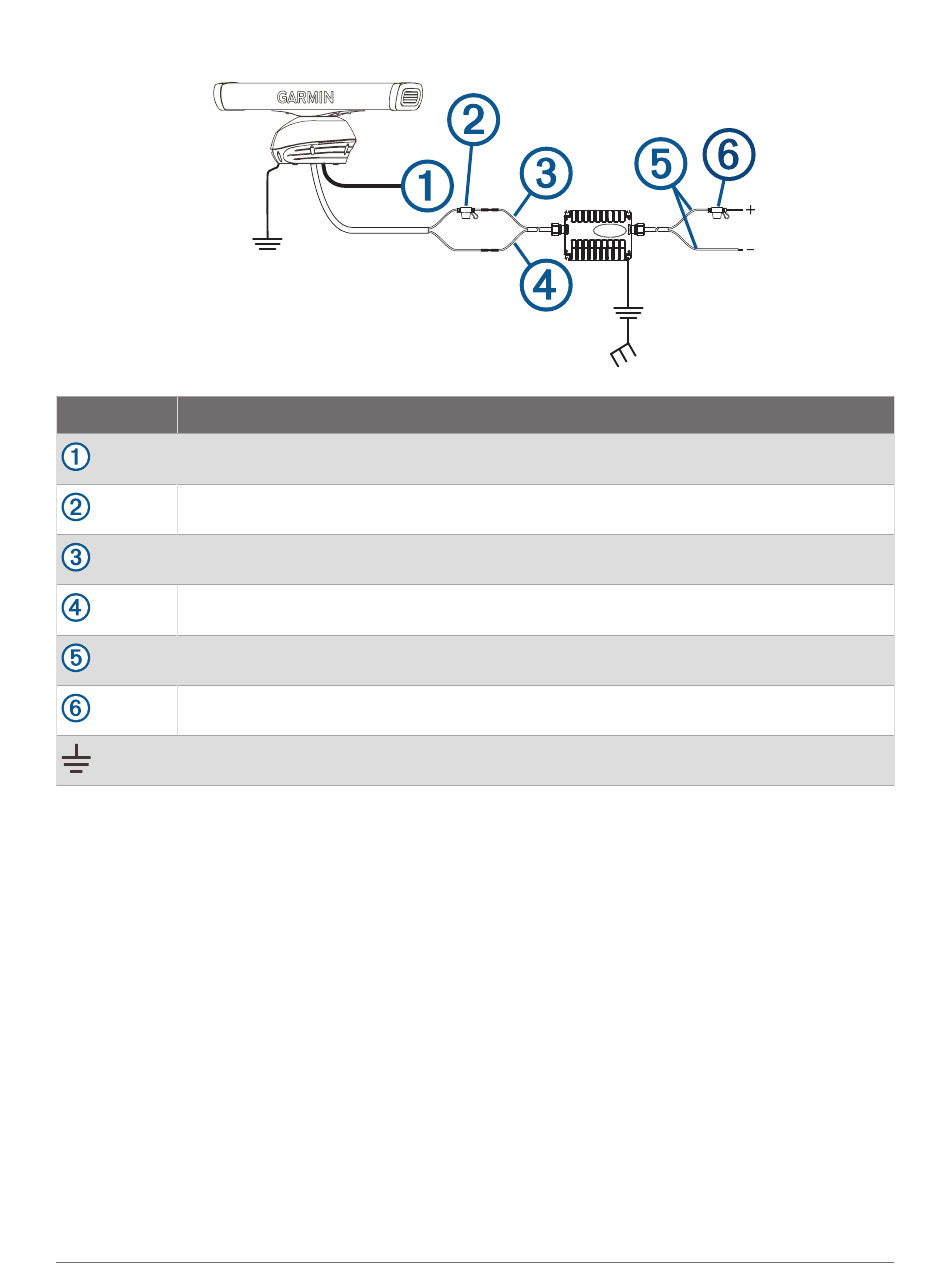

Element
Beschreibung
Garmin BlueNet
Sicherungshalter, 15 A
Rot (+)
Schwarz (-)
Zur Bootsbatterie (10 bis 32 V Gleichspannung)
Sicherungshalter, 30 A
Verbindung zur Wassererdung
1 Verlegen Sie das Netzkabel zum Radargerät und zum Spannungswandler.
2 Verbinden Sie das Netzkabel mithilfe von Quetschverbindern und Schrumpfschläuchen mit dem
Spannungswandler.
Das Netzkabel des Radars umfasst eine Sicherung mit 15 A. Sie dürfen diese Sicherung nicht entfernen,
wenn Sie die Verbindung mit dem Spannungswandler herstellen.
3 Verbinden Sie den Spannungswandler über die mitgelieferte Sicherung mit 30 A mit der Bootsbatterie.
Die Sicherung mit 30 A zwischen dem Spannungswandler und der Bootsbatterie wird zusätzlich zur
Sicherung mit 15 A im Netzkabel des Radargeräts verwendet. Für eine ordnungsgemäße Funktionsweise
des Radargeräts sind beide Sicherungen erforderlich.
4 Verbinden Sie das Netzkabel mit dem Anschluss POWER am Radargerät.
8
Netzwerk oder Garmin Marinenetzwerk
™
