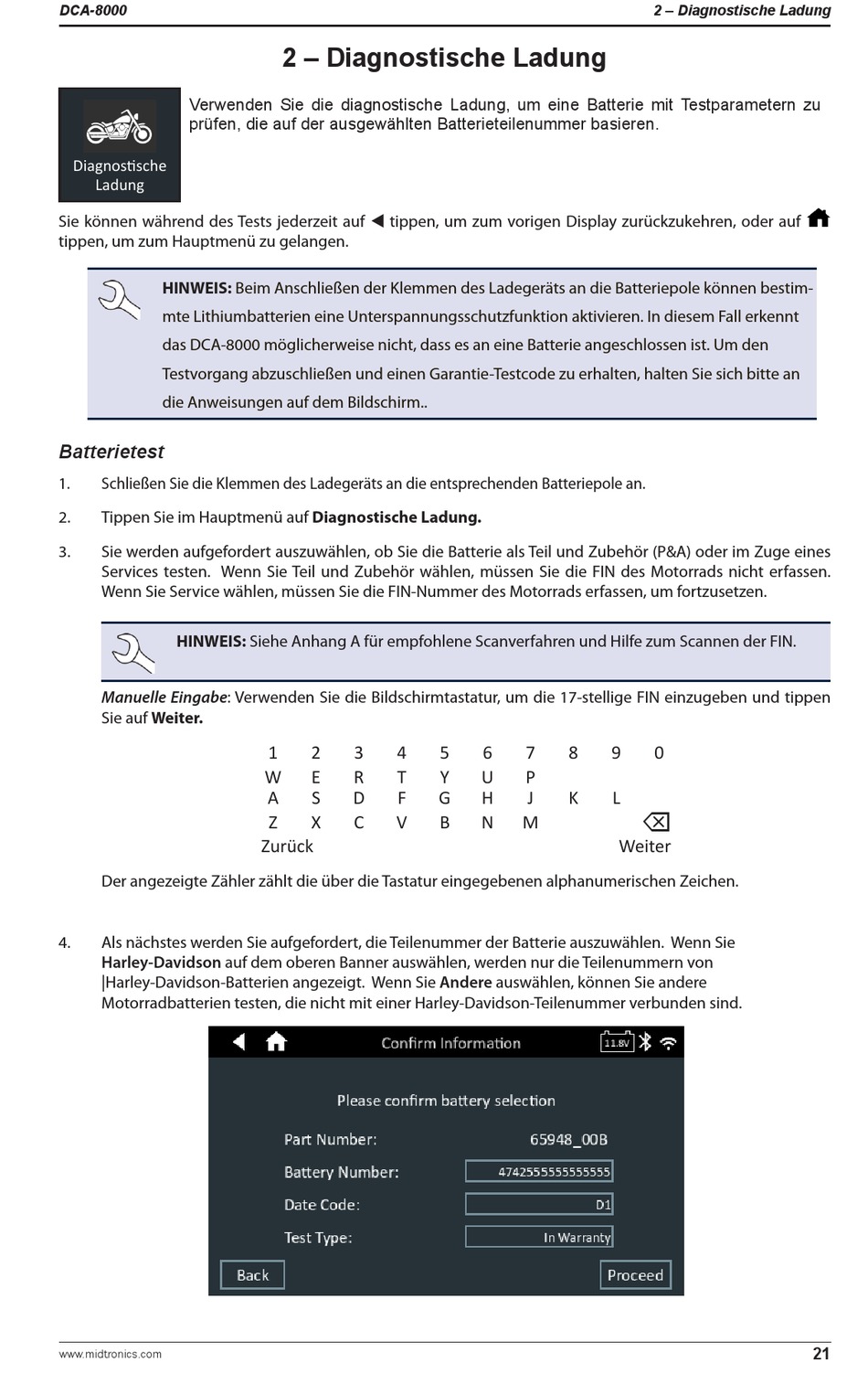

DCA-8000
Verwenden Sie die diagnostische Ladung, um eine Batterie mit Testparametern zu
prüfen, die auf der ausgewählten Batterieteilenummer basieren.
Diagnostische
Ladung
Sie können während des Tests jederzeit auf tippen, um zum vorigen Display zurückzukehren, oder auf
tippen, um zum Hauptmenü zu gelangen.
HINWEIS:
mte Lithiumbatterien eine Unterspannungsschutzfunktion aktivieren. In diesem Fall erkennt
das DCA-8000 möglicherweise nicht, dass es an eine Batterie angeschlossen ist. Um den
Testvorgang abzuschließen und einen Garantie-Testcode zu erhalten, halten Sie sich bitte an
die Anweisungen auf dem Bildschirm..
Batterietest
1.
Schließen Sie die Klemmen des Ladegeräts an die entsprechenden Batteriepole an.
2.
Tippen Sie im Hauptmenü auf Diagnostische Ladung.
3.
Sie werden aufgefordert auszuwählen, ob Sie die Batterie als Teil und Zubehör (P&A) oder im Zuge eines
Services testen. Wenn Sie Teil und Zubehör wählen, müssen Sie die FIN des Motorrads nicht erfassen.
Wenn Sie Service wählen, müssen Sie die FIN-Nummer des Motorrads erfassen, um fortzusetzen.
HINWEIS: Siehe Anhang A für empfohlene Scanverfahren und Hilfe zum Scannen der FIN.
Manuelle Eingabe: Verwenden Sie die Bildschirmtastatur, um die 17-stellige FIN einzugeben und tippen
Sie auf Weiter.
Der angezeigte Zähler zählt die über die Tastatur eingegebenen alphanumerischen Zeichen.
4.
Als nächstes werden Sie aufgefordert, die Teilenummer der Batterie auszuwählen. Wenn Sie
Harley-Davidson auf dem oberen Banner auswählen, werden nur die Teilenummern von
|Harley-Davidson-Batterien angezeigt. Wenn Sie Andere auswählen, können Sie andere
Motorradbatterien testen, die nicht mit einer Harley-Davidson-Teilenummer verbunden sind.
www.midtronics.com
2 – Diagnostische Ladung
Beim Anschließen der Klemmen des Ladegeräts an die Batteriepole können bestim-
1
2
3
4
W
E
R
T
A
S
D
F
Z
X
C
V
Zurück
5
6
7
8
Y
U
P
G
H
J
K
B
N
M
2 – Diagnostische Ladung
9
0
L
Weiter
21
