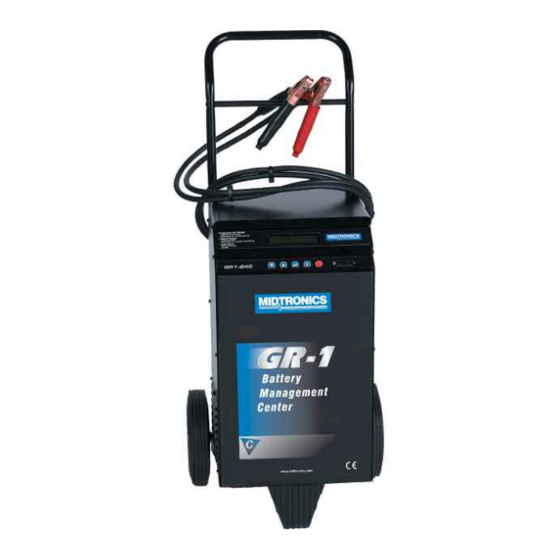

Midtronics GR1 240 Bedienungsanleitung

Battery management center
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

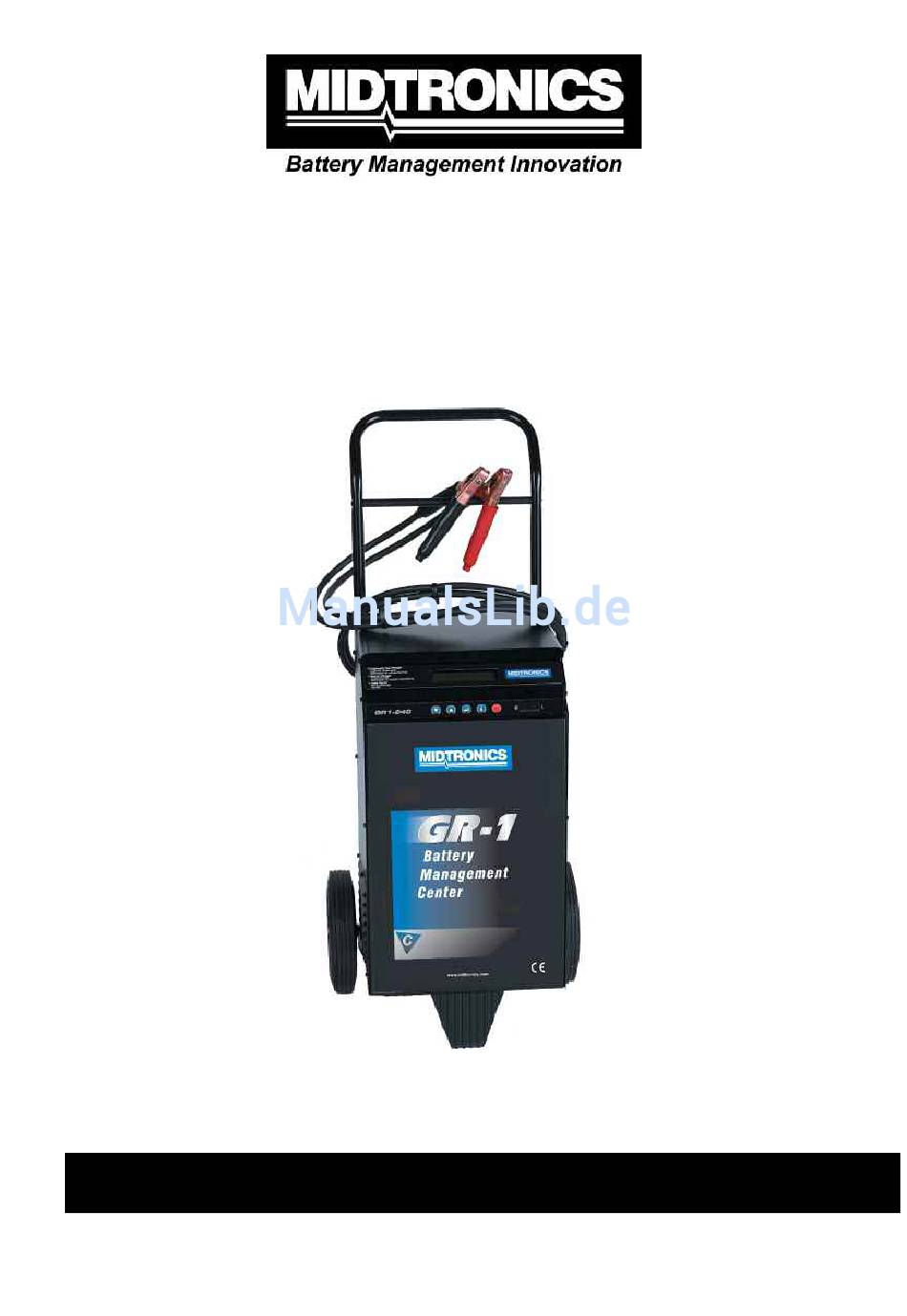

MODELL GR1 240
BATTERY MANAGEMENT CENTER
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Midtronics GR1 240

Inhaltszusammenfassung für Midtronics GR1 240

  • Seite 1 MODELL GR1 240 BATTERY MANAGEMENT CENTER BEDIENUNGSANLEITUNG...

  • Seite 3: Inhaltsverzeichnis

    INHALT: VORSICHTSMASSNAHMEN ........................4 SICHERHEITSHINWEISE ..........................5 SPEZIFIKATION ............................9 Batterie Spezifikation ..........................9 Ausgangswerte ............................9 Eingangswerte ............................9 BEDIENUNG ............................... 10 Bedienfeld ............................10 Ruckwand ............................. 10 Funktionsschritte des GR-1....................... 11 Wichtige Hinweise........................11 1. Anschluss des GR-1 an die Batterie..................11 2.

  • Seite 4: Vorsichtsmassnahmen

    * * * VORSICHTSMASSNAHMEN * * * Beachten Sie beim Umgang mit Batterien stets die folgenden Vorsichtsmassnahmen: GEFAHR / GIFTIGE STOFFE AUGENSCHUTZ VERWENDEN EXPLOSIVE GASE KÖNNEN ZUM ERBLINDEN FÜHREN ODER VERLETZUNGEN VERURSACHEN KEINE FUNKEN KEINE OFFENEN FLAMMEN SCHWEFELSÄURE KANN ZUM ERBLINDEN FÜHREN ODER SCHWERE VERBRENNUNGEN VERURSACHEN...

  • Seite 5: Sicherheitshinweise

    Zusammenbau kann zu einem elektrischen Schlag führen oder ein Feuer verursachen. Wenn das GR-1 Wartung benötigt, rufen Sie bei Midtronics unter +31 (30) 6868 150 an. Um das Risiko eines elektrischen Schlages zu verringern, ziehen Sie vor Wartungs- oder Reinigungsarbeiten den Netzstecker des GR-1.

  • Seite 6: Persönliche Sicherheitshinweise

    PERSÖNLICHE SICHERHEITSHINWEISE Sorgen Sie dafür, dass bei Arbeiten an Batterien immer jemand in Rufweite ist, der im Notfall Hilfe leisten kann. Für den Fall, dass Batteriesäure mit Haut, Kleidung oder Augen in Kontakt kommt, müssen Sie eine ausreichende Menge frisches Wasser und Seife in der Nähe haben. Tragen Sie Augenschutz, Schutzkleidung und Schuhe mit Gummisohlen.

  • Seite 7: Empfohlene Awg-Grösse Für Verlängerungskabel Die Mit Batterieladegeräten Verwendet Werden

    AC NETZKABEL- & ANSCHLUSSANWEISUNGEN Um das Risiko eines elektrischen Schlags zu vermeiden, muss die Steckdose an die der GR-1 angeschlossen wird, in einwandfreiem technischen Zustand und geerdet sein. Der GR-1 ist für den Betrieb mit 230/240 V / 50 Hz Wechselstrom ausgelegt. VORSICHT: VERÄNDERN SIE NIEMALS DAS ANSCHLUSSKABEL UN DEN STECKER.

  • Seite 8: Anschluss - Batterie Nicht Im Fahrzeug

    GR-1 ANSCHLUSS – BATTERIE NICHT IM FAHRZEUG Falls der Ausbau der Batterie aus dem Fahrzeug oder der Ausrüstung erforderlich ist, entfernen Sie stets zuerst das Massekabel von der Batterie. VORSICHT! – Sicherstellen, dass alle Verbraucher ausgeschaltet sind, um einen Funkenüberschlag zu vermeiden.

  • Seite 9: Spezifikation

    SPEZIFIKATION BATTERIE SPEZIFIKATION Blei Säure Batterien: GEL, AGM/SPIRAL, flüssig Zellen: 6 Kapazität: 5 to 250 Ah Hinweis 24 V: zwei mal 12 V Batterien serienmäßig angeschlossen. AUSGANGSWERTE DC Spannung Ladung Ladezeit 12 V 10 A Slow Ständig 12 V 30 A Medium Ständig 12 V...

  • Seite 10: Bedienung

    BEDIENUNG Batterie vor dem Aufladen Sichtprüfen. Wenn Anzeichen für ein undichtes oder gerissenes Gehäuse vorliegen, muss die Batterie entsorgt werden. Eine Batterie in diesem Zustand darf nicht aufgeladen werden. VORDERES BEDIENFELD Unterhalb der Anzeige befinden sich 5 Drucktasten und ein EIN/AUS-Schalter. Die Drucktasten OBEN/UNTEN werden zum Blättern durch die Display-Auswahl und zum Erhöhen/Verringern von angezeigten Werten verwendet.

  • Seite 11: Funktionsschritte Des Gr-1

    Schließen Sie den GR-1 an eine geeignete, geerdete 16 A GR-1 240 BMC V1.0x Wechselstrom-Steckdose an. Keine Kabeladapter oder © Midtronics, Inc.2002 Verlängerungsschnüre verwenden. Schalten Sie den Netzschalter in die Position (ON). Der Benutzer wird informiert, wenn eine der GR-1-Klemmen keinen Klemmverbindungen Prüfen...

  • Seite 12: Batterie Type Auswählen

    4. BATTERIE TYPE AUSWÄHLEN Verwenden Sie die Drucktasten OBEN/UNTEN , um den Batterietype auszuwählen: Bleibatterie(12V), AGM/Spiral-Batterie(12V), GEL-Batterie(12V), LKW Batterie oder Bleibatterie(24V). Drücken Sie zum Fortfahren die EINGABETASTE 5. LADESTROM AUSWÄHLEN) (nur manuelles Laden!) Wenn der ausgewählte Modus "Manuelles Laden" lautet, verwenden Sie die Tasten OBEN/UNTEN , um den gewünschten Ladestrom...

  • Seite 13: Diagnose Laden

    DIAGNOSE LADEN 5,27V 12CCA Wenn die Analyse eine Batterie mit unzureichender Ladung findet, zeigt das GR-1 kurz die gemessene Voltzahl und den vorhandenen Anlassstrom an und beginnt mit dem "Diagnose Laden"-Modus. Dieser Modus verbessert die Fähigkeit des GR-1 zur Diagnose von Batterien.

  • Seite 14: Autom. Ladeanpassung

    BEENDIGUNG DES LADEVORGANGS Wenn der Top-Off-Modus beendet ist, informiert das GR-1 den Benutzer mit einem Alarmton und zeigt die folgenden Informationen 13,08V 685CCA 0:00:00 an: Batteriespannung verfügbarer Anlassstrom in CCA, Batteriezustand Batterie gut Ah: 28,2 und die endgültige, in die Batterie geflossene Ladungsmenge (in Ah) Einzelheiten sind im Ausdruck zu finden.

  • Seite 15: Dauer Laden

    DAUER LADEN Wenn "Dauerladen" gewählt wurde, wird die Batterie vom GR-1 kurz Batterieanalyse analysiert, die gemessene Spannung sowie der verfügbare Anlassstrom in CCA angezeigt und dann beginnt der ausgewählte Ladevorgang. Zum Abbrechen des Ladevorgangs muss der Benutzer die 5.27V 12CCA STOP - Taste drücken.

  • Seite 16: Optionen

    OPTIONEN Die folgenden Optionen können durch Drücken der Taste nach dem Einschalten des GR-1 ausgewählt werden. Durch Drücken der EINGABETASTE nach einem beendeten (oder abgebrochenen) Ladevorgang wird der BMC-Kode angezeigt. Zum Beenden der BMC Kode-Anzeige und um Zugriff auf die anderen Optionen zu erhalten, müssen Sie die Taste INFO nochmals drücken.

  • Seite 17: Fehlersuche

    FEHLERSUCHE MELDUNGEN 1. Die Meldung “Spannungsfehler” bedeutet, dass der Benutzer eine falsche Menüauswahl getroffen hat (z.B. 12V ausgewählt, aber Spannungsfehler Klemmen abklemmen an 24V angeschlossen) oder, dass das GR-1 an eine Batteriespannung angeschlossen wurde, für die es nicht ausgelegt ist. 2.

  • Seite 18: Zusammenbau Des Gr-1

    ZUSAMMENBAU DES GR-1 EINBAU DES HANDGRIFFS ACHTUNG: DAS GR-1 MUSS VOR INBETRIEBNAHME VOLLSTÄNDIG MONTIERT SEIN. 1. Bringen Sie den Handgriff und die mitgelieferten Teile an. 2. Positionieren Sie den Handgriff so, dass der Winkel von der Rückseite des GR-1 weg zeigt und Montagebohrungen sichtbar sind.

  • Seite 20: Patente

    PATENTE This charger is made in the U.S.A. by MIDTRONICS, INC. and is protected by one or more of the following U.S. Patents: 6,172,505; 6,172,483; 6,163,156; 6,137,269; 6,104,167; 6,091,245; 6,081,098; 6,051,976; 6,037,777; 6,002,238; 5,945,829; 5,914,605; 5,831,435; 5,821,756; 5,757,192; 5,598,098; 5,592,093;...
