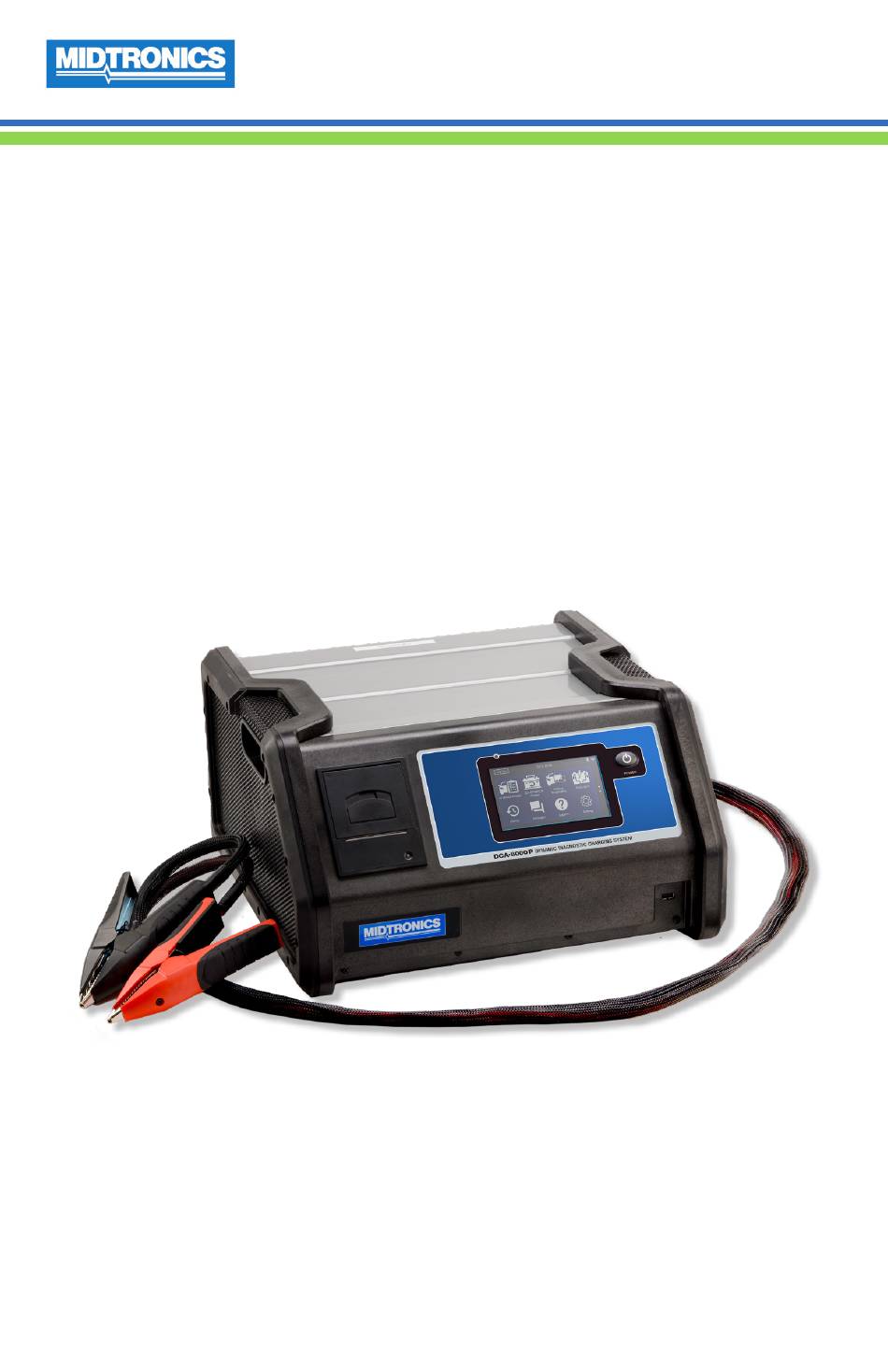

- Seite 1 November 2024 167-001154DE Ford DCA-8000 Analysator für Batteriediagnose Bedienungsanleitung...
- Seite 2 DCA-8000 Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 3 Adresse bearbeiten (nur Admin) Batterietest Adresse löschen (nur Admin) Ergebnisse des Batterietests E-Mail-Servereinstellungen Systemtest Nutzereinstellungen (nur Admin) Ergebnisse des Systemtests - Übersicht 24 Benutzerverwaltung (nur Admin) 3 – Diagnose-Ladevorgang außerhalb Spracheinstellungen des Fahrzeugs Systemsprache Testergebnissprache Batterietest E-Mail-Sprache Ergebnisse des Batterietests Drucksprache www.midtronics.com...
- Seite 4 Tipps zum Scannen Anhang B: Definitionen der Batteriedaten Anhang C: Testergebnis- Beurteilungstabellen Ergebnisse des Batterietests Ergebnisse des Batterietests (Fortsetzung) Testergebnisse Anlasser Testergebnisse Generator Testergebnisse Diode Patente / Garantie / Service Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 5 DCA-8000 www.midtronics.com...
- Seite 6 1.12 Verlängerungskabel nur verwenden, wenn dies absolut erforderlich ist. (Siehe Abschnitt 4.2) 1.13 Beschädigte Kabel oder Stecker müssen sofort ersetzt werden. 1.14 Den Analysator vor Regen und Schnee schützen. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 7 Füllstand erreicht. Dies trägt dazu bei, überschüssiges Gas aus den Zellen zu spülen. Nicht überfüllen. Bei Batterien ohne Zellenkappen die Ladeanleitung des Herstellers sorgfältig befolgen. 3.5 Alle spezifischen Vorsichtsmaßregeln des Batterieherstellers, wie z. B. das Entfernen oder Nich- tentfernen der Zellenkappen während des Ladens und die empfohlenen Laderaten, lesen und beachten. www.midtronics.com...
- Seite 8 Verlängerungskabels Batterieanalysatoren Wechselstromaufnahme A AWG* des Kabels Länge des Kabels, Fuß (m) Gleich oder Aber größer als: kleiner als: 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,6) *American Wire Gauge Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 9 Laden. Die Klemmen stets sauberhalten. Gefährliche Spannung. Kann zum Tod oder zu schweren Ver- letzungen führen. Durch das Stellen der Netzschalter auf “OFF” (AUS) werden die Stromkreise des Analysators nicht immer vom Netzkabel oder den DC-Analy- satorklemmen getrennt. www.midtronics.com...
- Seite 10 (SCHWARZE) Analysatorklemme mit dem freien Ende des Kabels verbinden. 8.5 Beim Abklemmen des Analysators stets in umgekehrter Reihenfolge des Anklemmens vorge- hen; die erste Verbindung trennen, dabei den größtmöglichen Abstand zur Batterie halten. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 11 Diese Ausrüstung bzw. dieses Gerät darf keine schädlichen Interferenzen verursachen. Diese Ausrüstung bzw. dieses Gerät muss jede Art von Interferenz tolerieren. Dies schließt auch Interferenzen ein, die zu unerwünschtem Betrieb führen können. DIESE ANLEITUNG AN EINEM SICHEREN ORT AUFBEWAHREN www.midtronics.com...
- Seite 12 • Fernbenachrichtigungen (WLAN- oder Bluetooth-fähig) Luftfeuchtigkeit • Intuitive Ladezyklus-Rückmeldung • 15% bis 85% r.F., nicht kondensierend • 5 Zoll Touchscreen Abmessungen (ohne Griff und Sockel) • Gewicht: 15,45 kg (34 lbs) Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 13 GEFAHR enthält Anweisungen zur Vermeidung gefährlicher Bedingungen und Verletzungen. Das Schraubenschlüsselsymbol kennzeichnet Hinweise zur Vorgehensweise und hilfreiche Informationen. Diese Symbole zeigen an, welche Pfeiltasten auf der Tastatur für eine bestimmte Funktion gedrückt werden müssen. Fettgedruckte Die Texte von Displayoptionen sind durch Fettdruck hervorgehoben. Buchstaben www.midtronics.com...
- Seite 14 K ommunikationskabel- Schutzschalter zurücksetzen Anschluss Ladekabelanschlüsse Netzkabelbuchse G ewindebohrungen für Montage VIN-Scanner - Anschluss (DB-9) an Analysatorkarren Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 15 Ziehen Sie die rote Lasche an der Seite des Netzkabel-Steckverbinders nach hinten, um das Netzkabel von der Netzbuchse am Analysator zu lösen und zu entfernen. Zum Lösen nach hinten ziehen Scannerkabel (Optionales Zubehör) Verwenden Sie die Schrauben am Stecker, um das Kabel am Analysator zu sichern. www.midtronics.com...
- Seite 16 Weiter antippen, um fortzufahren. WICHTIG: Standardmäßig erhält der zuerst erstellte Benutzer Administra- torrechte. Tippen Sie auf Benutzer hinzufügen, um weitere Benutzer hinzuzu- fügen. Siehe Kapitel 10 - Einstellungen zum Ändern dieser Voreinstellungen. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 17 Tippen Sie zum Schluss auf Weiter. Es wird ein Bestätigungsbildschirm angezeigt, wenn der Analysator erfolgreich mit dem WLAN-Netzwerk verbunden wurde. Ein Netzwerk löschen:: Tippen Sie auf ein angezeigtes Netzwerk, um es auszuwählen. Tippen Sie zum Löschen auf das Papierkorb-Symbol ( www.midtronics.com...
- Seite 18 Straßenname Straßenname 2 Willowbrook Bundesl. 60527 1-630-323-2800 Telefon-Nr. 10. Der Anmelde-Bildschirm erscheint. Benutzer auswähl. Gast Admin Benutzer hinzufügen 11. Tippen Sie auf einen Benutzernamen, um auf das Hauptmenü zuzugreifen. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 19 Menüs verfügbar sind. Wischen Sie auf dem Bildschirm mit Ihrem Finger horizontal nach links, rechts, oben oder unten, um alle Ergebnisse anzuzeigen. Bildschirm 1 Bildschirm 1 Bildschirm 2 Bildschirm 3 Bildschirm 2 Horizontal Vertikal wischen wischen www.midtronics.com...
- Seite 20 Füllstand zu ½ über die Platten reicht, und laden Sie die Batterie vollständig. Nicht überfüllen. • Korrosion oder Lockerheit von Batterieträger oder Haltebügel. Nach Erfordernis festziehen oder ersetzen. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 21 Im Bildschirm Batteriedaten können Sie den Einbauort der Batterie auswählen. Bitte beach- ten, dass bei einem Anschluss des Analysators an den Starthilfepolen ein spezifisches Fahr- zeug ausgewählt werden muss, um eine genaue Messung sicherzustellen. HINWEIS: Siehe Anhang B für vollständige Erläuterungen der Parameter. www.midtronics.com...
- Seite 22 Im Ergebnisbildschirm Für Code drücken wählen, um den DTC-Code für den Garantieantrag anzuzeigen. Ein Beispiel ist unten aufgeführt. Dieser Code ist auch auf den gedruckten und per E-Mail versandten Ergebnissen angegeben. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 23 Drucker oder per E-Mail zu senden, tippen Sie auf Ergebnisse senden und wählen Sie eine Option aus. Um zum Startbildschirm zurückzukehren, tippen Sie auf Fertig. Alternativ auf Systemtest tippen, um mit dem Systemtest fortzufahren. HINWEIS: Siehe Anhang C: Testergebnis-Beurteilungstabellen für eine umfassende Erläuterung zu den möglichen Testergebnissen. www.midtronics.com...
- Seite 24 Um die Testergebnisse an einen konfigurierten Drucker oder per E-Mail zu senden, wählen Sie Ergebnisse senden und dann die entsprechende Option. Um zum Startbildschirm zurückzukehren, tippen Sie auf Fertig, oder auf , um zum Hauptmenü zurückzukehren. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 25 Um die Ergebnisse über den integrierten Drucker auszudrucken oder an einen konfigurierten Drucker oder per E-Mail zu senden, tippen Sie auf Ergebnisse senden und wählen Sie eine Option aus. Um zum Startbildschirm zurückzukehren, tippen Sie auf Fertig, oder auf , um zum Hauptmenü zurückzukehren. www.midtronics.com...
- Seite 26 Drucker oder per E-Mail zu senden, tippen Sie auf Ergebnisse senden und wählen Sie eine Option aus. Um zum Startbildschirm zurückzukehren, tippen Sie auf Fertig, oder auf , um zum Hauptmenü zurückzukehren. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 27 Um die Ergebnisse über den integrierten Drucker auszudrucken oder an einen konfigurierten Drucker oder per E-Mail zu senden, tippen Sie auf Ergebnisse senden und wählen Sie eine Option aus. Um zum Startbildschirm zurückzukehren, tippen Sie auf Fertig, oder auf , um zum Hauptmenü zurückzukehren. www.midtronics.com...
- Seite 28 Um die Testergebnisse an einen konfigurierten Drucker oder per E-Mail zu senden, wählen Sie Ergebnisse senden und dann die entsprechende Option. Um zum Startbildschirm zurückzukehren, tippen Sie auf Fertig, oder auf , um zum Hauptmenü zurückzukehren. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 29 Die Testergebnisse werden auf dem Display des Analysators angezeigt. Um die Testergebnisse an einen konfigurierten Drucker oder per E-Mail zu senden, wählen Sie Ergebnisse senden und dann die entsprechende Option. Um zum Startbildschirm zurückzukehren, tippen Sie auf Fertig, oder auf , um zum Hauptmenü zurückzukehren. www.midtronics.com...
- Seite 30 Tippen Sie auf , um eine Mitteilungsliste zuzuklappen, oder auf , um die Liste auszuklap- pen. Mitteilungstypen Kritisch: Eine wichtige Aktion kann nicht durchgeführt werden und benötigt eventuell Benutzerhilfe. Mitteilungen: Gibt an, dass eine Aktion durchgeführt wurde oder Daten gesendet wurden. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 31 Tippen Sie auf Fertig, um zum Bildschirm Werkzeug-Historie zurückzukehren. Gesamt nach Testbeurteilung Batterie gut Laden und erneut prüfen Gut – Aufladen Batterie ersetzen Abgebrochen Zellenschluss - ersetzen Gesamt nach Ladebeurteilung Batterie gut Batterie ersetzen Gut – Aufladen Zellenschluss - ersetzen Abgebrochen KEINE BEURTEILUNG www.midtronics.com...
- Seite 32 Laden außerhalb des Fahrzeugs Batteriewechsel Laden im Fahrzeug Manuelles Laden Starthilfe Gesamt nach Datum und Ort Letzte 7 Tage Im Fahrzeug Letzte 30 Tage Außerhalb Fahrz. Letzte 90 Tage Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 33 Sobald das Netzwerk erfolgreich konfiguriert ist, tippen Sie auf , um zur Liste mit verfüg- baren konfigurierten Netzwerken zurückzukehren. Ein gibt das ausgewählte Netzwerk an. Ein Netzwerk löschen Tippen Sie ein angezeigtes Netzwerk an. , um das Netzwerk zu löschen, und tippen Sie zum Bestätigen auf Ja. Tippen Sie auf www.midtronics.com...
- Seite 34 , um die Funktion Drucker einrichten aufzurufen. Tippen Sie auf Tippen Sie einen angezeigten Drucker an. , um den Drucker zu löschen, und tippen Sie auf Ja zum Bestätigen. Tippen Sie auf Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 35 , um vorhandene Servereinstellungen einzugeben oder zu ändern, ein- schließlich Informationen über Host, Port, Anmelden, Passwort, SMTP-Autorisierung, TLS Aktivieren und Absender E-Mail-Adresse. Tippen Sie auf , um alle Servereinstellungen zu löschen. , um zum E-Mail-Adressbuch zurückzukehren. Tippen Sie auf www.midtronics.com...
- Seite 36 Dient zur Voreinstellung der Standardsprache des Analysators für alle Tests und Ergebnisse, die per E-Mail versendet werden. Drucksprache Wählen Sie die voreingestellte Standardsprache des Analysators für alle Tests und Ergebnisse aus, die mit einem Netzwerkdrucker gedruckt werden. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 37 Stellen Sie ein, wie viel Zeit verstreichen soll, bevor der Analysator in einen Stromsparmodus (Abdunkelungsmodus) geht. Standard = 1 Minute. BMIS (nur Admin) Sehen Sie sich die BMIS-Anmeldeinformationen an, die das Tool verwendet, um sich mit Midtronics BMIS zu verbinden, sowie den Verbindungsstatus. Die Informationen können nicht bearbeitet werden. www.midtronics.com...
- Seite 38 Werkstatt-Infos Geben Sie über die Bildschirmtastatur den Namen, die Adresse und die Telefonnummer der Werkstatt ein. Midtronics Werkstattname 7000 Monroe Straßenname Straßenname 2 Willowbrook Bundesl. 60527 1-630-323-2800 Telefon-Nr. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 39 Standardtemperatureinheiten, die beim Messen der Batterietemperatur verwendet werden. Dezimaltrennzeichen Standard-Zahlendarstellung, mit Trennzeichen Komma oder Punkt. MDCA-Protokolldatei erstellen Die MDCA-Funktion ist für den technischen Kundendienst von Midtronics vorgesehen. , um zum Bildschirm Werkstatt-Infos zurückzukehren. Tippen Sie auf Einstell. Datum und Uhrzeit Tippen Sie auf , um auf die Datum-/Zeiteinstellungsstandards zuzugreifen.
- Seite 40 WICHTIG: Alle vorherigen Änderungen der Originaleinstellungen werden überschrie- ben. Rechtliche Hinweise Zeigt Software-Attributsinformationen über die Midtronics Webseite an. Der Analysator muss mit dem Internet verbunden sein. Prüfen auf Updates Verwenden Sie diese Funktion, um über die Internetverbindung nach Updates für die Software des Analysators zu suchen.
- Seite 41 10 – Einstellungen DCA-8000 www.midtronics.com...
- Seite 42 Falls das Blitzlicht oder Sonnenlicht direkt auf den Strichcode fällt, sollten Sie versuchen, die Kamera leicht nach oben oder unten zu schwenken, um die Blend- wirkung zu reduzieren. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 43 Zeit - Typ Laufzeit (10 bis 120 Minuten) oder konstant Zeitwert Dauer (in Minuten) für manuelles zeitgesteuertes Laden (nur zeitgesteuertes Laden) Fahrzeugidentifikation Es müssen mindestens 5 Ziffern eingegeben werden, (VID) die die letzten Ziffern der Fahrgestellnummer des Fahrzeugs darstellen. www.midtronics.com...
- Seite 44 (nur in der Anwendung angezeigt. “Nur Batterietest”) Nicht bestanden Nicht bestanden Batterie ersetzen Bestanden Bestanden Nicht bestanden Nicht bestanden Bestanden Nicht bestanden Kein Test Kein Test Schlechte Zelle Batterie ersetzen Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 45 Fähigkeit der Batterie, Strom für die Fähigkeit der Batterie zum einwandfreie Systemfunktion die Elektroniksysteme des Fahrzeugs Liefern des Systemstroms und möglich. bereitzustellen, beeinträchtigen. zum Halten der Ladung. Batterie erfüllt nicht die Test nicht durchgeführt Test nicht durchgeführt anerkannten Standards. www.midtronics.com...
- Seite 46 Riemen prüfen und sicherstellen, dass der Generator bei laufendem Motor SPANNUNG dreht. √ Generatorverbindungen zur und von der Batterie prüfen. Falls lose oder stark korrodiert, das betreffende Kabel reinigen oder ersetzen und den Test wiederholen. Midtronics EMEA | Hoofdveste 6-8 | 3992 DG Houten | Niederlande...
- Seite 47 Prüfen Sie die Stabilität der Generatorhalterung. Stellen Sie zudem sicher, ZU HOCH dass sich die Riemen in gutem Zustand befinden und ordnungsgemäß funktionieren. Falls Halterung und Riemen in Ordnung sind, den Generator ersetzen. PHASE OFFEN Generator austauschen. DIODE OFFEN DIODE DEFEKT www.midtronics.com...
- Seite 48 (Versandkosten zu Ihren Lasten) unter Angabe der RMA-Nummer an die vom Kundendienst angegebene Adresse zurückzusenden. Midtronics oder dessen Repräsentant wird das Gerät nach der Wartung mit der gleichen Art von Versanddienst wie beim Einsenden zurückschicken. Wenn festgestellt wird, dass Defekte durch Missbrauch, Änderung, Unfall oder anormale Betriebs- oder Handhabungsbedingungen...
