Inhaltszusammenfassung für Midtronics ChargeXpress PRO 50-2

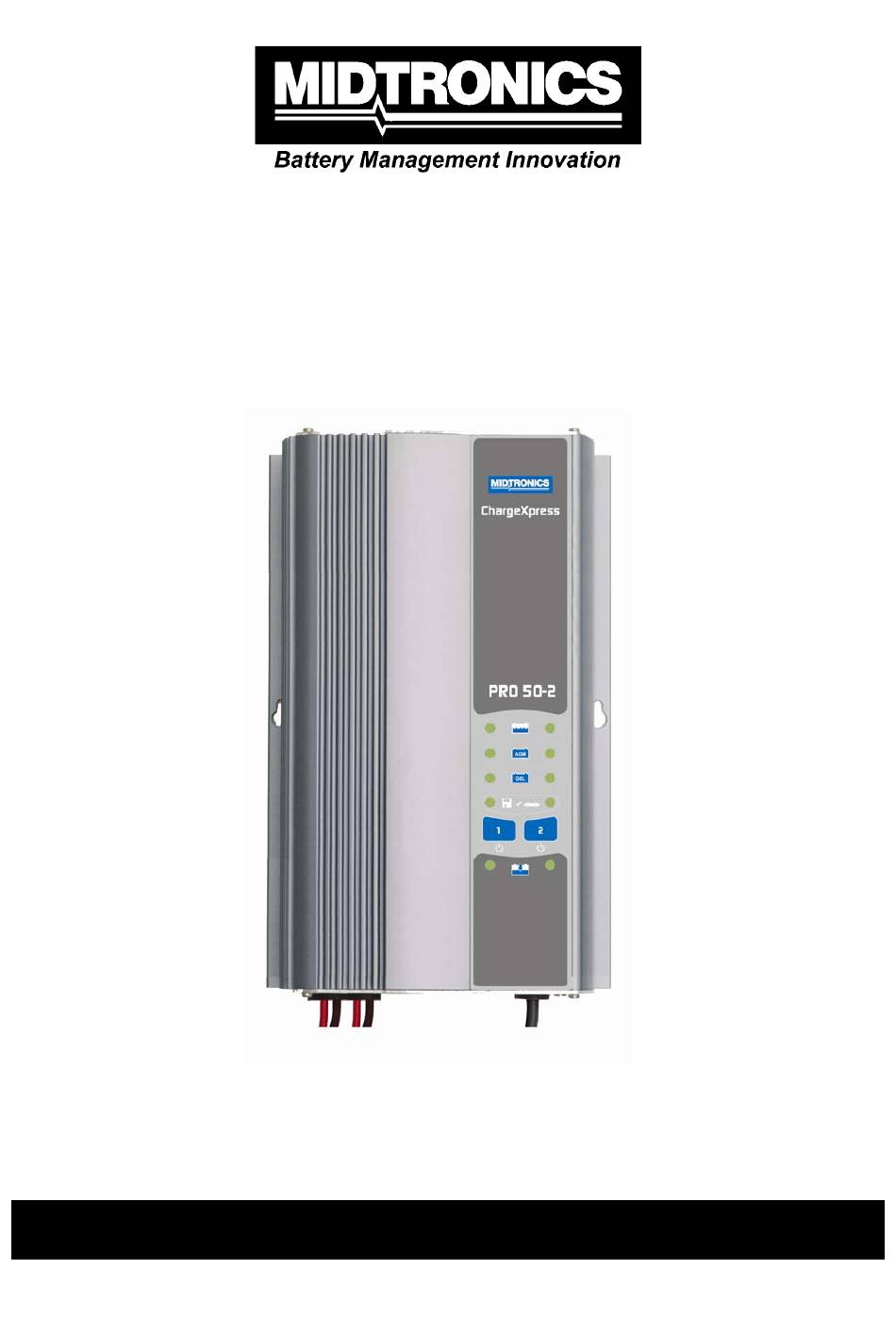

- Seite 1 ChargeXpress PRO 50-2 BEDIENUNGSANLEITUNG...
- Seite 3 INHALT INHALT ................................3 VORSICHTS-MAßNAHMEN ......................... 4 SICHERHEITSHINWEISE..........................5 SPEZIFIKATIONEN............................9 BATTERIE SPEZIFIKATIONEN........................ 9 INPUT RATINGS............................9 AUSGANGSWERTE ..........................9 VORBEREITUNGEN..........................10 MONTAGEHINWEISE ..........................10 BEDIENUNG ............................... 11 SICHTPRÜFEN............................11 VORDERSEITE............................11 MULTIFUNKTIONSTASTER AN/AUS .................12 STATUS LED ........................12 FUNKTION LED ........................12 ABLAUF EINES LADEVORGANGS .......................
- Seite 4 VORSICHTS-MAßNAHMEN Beachten Sie beim Umgang mit Batterien stets die folgenden Vorsichtsmassnahmen ACHTUNG! GEFAHR / GIFTIGE STOFFE AUGENSCHUTZ VERWENDEN. EXPLOSIVE GASE KÖNNEN ZUM ERBLINDEN FÜHREN UND / ODER VERLETZUNGEN VER- URSACHEN. AUF FUNKENBILDUNG ACHTEN. KEINE OFFENE FLAMME. SCHWEFELSÄURE KANN ZUM ERBLINDEN FÜHREN UND / ODER SCHWERE VERBRENNUNGEN VERURSACHEN.
- Seite 5 Service-Center. Ein falscher Zusammenbau kann zu einem elektrischen Schlag führen oder ein Feuer verursachen. 10. Wenn das CHARGEXPRESS PRO eine Wartung benötigt, rufen Sie bei Midtronics unter der Telefon - Nummer +31 306 868 150 an. 11. Das Risiko eines elektrischen Schlages wird verringert, wenn Sie vor den Wartungs- oder Reinigungsarbeiten in jedem Fall den Netzstecker des CHARGEXPRESS PRO ziehen.
- Seite 6 PERSÖNLICHE SICHERHEITSHINWEISE 1. Sorgen Sie dafür, daß bei Arbeiten an Batterien immer eine zweite Person in Rufweite ist, die im Notfall Hilfe leisten kann. 2. Für den Fall, daß Batteriesäure mit Haut, Kleidung oder Augen in Kontakt kommt, müssen Sie eine aus-reichende Menge frisches Wasser und Seife in der Nähe haben.
- Seite 7 WECHSELSTROM - NETZKABEL- & ANSCHLUßANWEISUNGEN 1. Um das Risiko eines elektrischen Schlags zu vermeiden, muß die Steckdose an die der CHARGE XPRESS PRO angeschlossen wird, in einem einwandfreien technischen Zustand und geerdet sein. 2. VORSICHT: VERÄNDERN SIE NIEMALS DAS ANSCHLUßKABEL UND DEN NETZSTECKER. FALLS ÄNDERUNGEN NOTWENDIG SIND, SO SIND DIESE AUF JEDEN FALL VON EINEM QUALIFIZIERTEN ELEKTRIKER AUSZUFÜHREN.
- Seite 8 CHARGEXPRESS PRO ANSCHLUß – BATTERIE NICHT IM FAHRZEUG - Falls der Ausbau der Batterie aus dem Fahrzeug oder einer anderen Verwendung erforderlich ist, entfernen Sie stets zuerst das Massekabel von der Batterie. 1. Polarität der Batteriepole prüfen. Der PLUSPOL (+) hat gewöhnlich einen größeren Durchmesser als der MINUSPOL (-).
- Seite 9 SPEZIFIKATIONEN BATTERIE SPEZIFIKATIONEN Blei Säure Ca/Ca Batterien: GEL, AGM/SPIRAL und flüssig. Zellen: Kapazität: 25 bis 250Ah Hinweis 24 V: zwei mal 12 V Batterien in Serie angeschlossen. INPUT RATINGS 230 V AC (16A) 50 / 60Hz AUSGANGSWERTE Charger DC Voltage Amps Watts PRO 50...
- Seite 10 VORBEREITUNGEN Vor der Verbindung mit der Stromversorgung sind die Ladekabel am Gerät anzuschließen. Das Kabel Nr.1 mit dem Anschluß „4“, Kabel Nr. 2 in Position „5“. Stellen Sie eine korrekte Verbindung sicher, damit die Kabel unter der Zugentlastung ordentlich geführt, mit dem Gegenblech justiert und mit der Flügelmutter befestigt sind.
- Seite 11 BEDIENUNG SICHTPRÜFEN Batterie vor dem Aufladen Sichtprüfen. Wenn Anzeichen für ein undichtes oder ein gerissenes Gehäuse vorliegen, muß die Batterie entsorgt werden. Eine Batterie in diesem Zustand darf niemals aufgeladen werden. VORDERSEITE Anzeige durch LED’s der ausgewählten Funktion Multifunktionstaster AN/AUS Status LED’s...
- Seite 12 MULTIFUNKTIONSTASTER AN/AUS Ladegerät in “AUS”-Funktion Schalten Sie den Ein/AUS-Schalter in die Position EIN. Das Ladegerät führt einen Selbsttest durch. Wenn dieser bestanden wird, leuchten beide Status-LEDs grün. Ist dies nicht der Fall, schlagen Sie den Fehlercode im Abschnitt mit den Fehlercodes in dieser Anleitung nach. Beim Festhalten des Multifunktionstasters rollt die Liste der Batterie-Technologien durch;...
- Seite 13 ABLAUF EINES LADEVORGANGS Wähle eine Batterie-Technologie, um sicherzustellen, die Batterie richtig zu laden. Zur Anwahl einer der 4 Ladepositionen tippe kurz auf den Taster der Multifunktion AN / AUS. Die obere LED (Blei-Säure) beginnt zu blinken. Drücke den Taster Multifunktion AN / AUS noch mal, innerhalb 4 Sekunden, und rolle so auf die nächste Auswahl.
- Seite 14 FUNKTIONSSCHRITTE DES CHARGEXPRESS PRO WICHTIGE HINWEISE: Batteriepole reinigen. Bei Seitenpol- und/oder LKW-Batterien können Poladapter verwendet werden. Wenn Batteriepoladapter erforderlich sind, müssen sie mit dem geeigneten Werkzeug befestigt werden. Keine Batterieklemmen zum Befestigen der Adapter verwenden. Niemals die Klemmen von der Batterie entfernen, um einen aktiven Aufladevorgang zu unterbrechen.
- Seite 15 Gerät oder durch den Besitzer hervorgerufene Schäden ab, die durch elektrostatische Ladung, Wasser, Überladung, Herunterfallen des Gerätes, äußere Einflüsse oder Missbrauch entstehen. Midtronics ist nicht haftbar für Schäden, die sich zufällig oder als Folge der Besitzer versucht die Einheit auseinander zubauen oder die Verkabelung zu ändern.
- Seite 16 167-015B-DE 03/08 © Midtronics, Inc.
