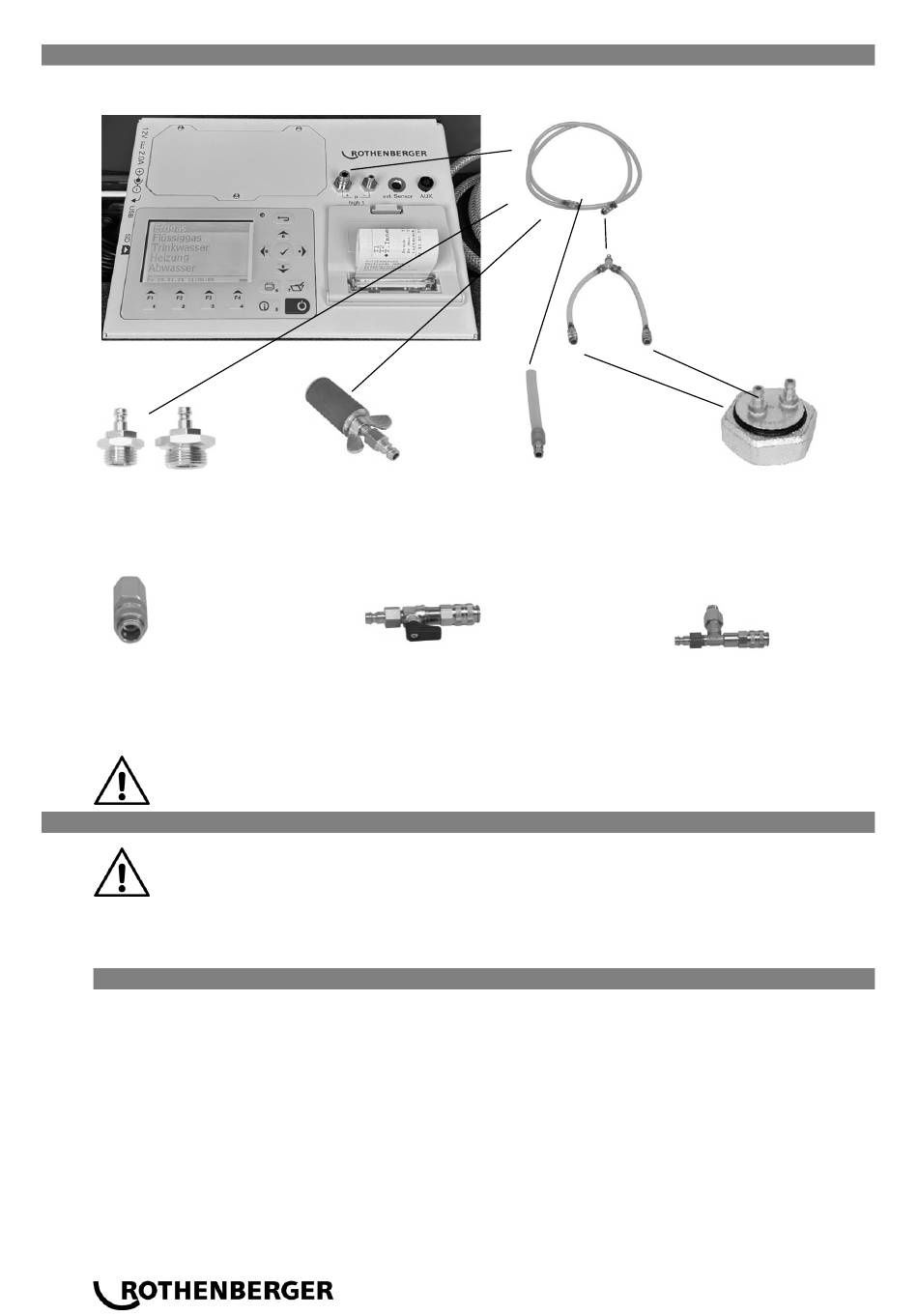

Anschluss der Komponenten
Bitte schließen Sie die Komponenten wie dargestellt an:
Hochdruckprüfstopfen
zum Anschluss an
Verschraubungen
Verschlussstopfen
Zur Überprüfung der Dichtheit
des GW Professional
Schließen Sie externe Geräte für den Druckaufbau niemals ohne Anschlussstück mit
Sicherheitsventil an!
4
Funktion des Gerätes
Beachten Sie bei Arbeiten an Gasleitungen die geltenden Sicherheitsvorschriften!
Mit dem ROTEST GW Professional können auf einfache Art und Weise Dichtheitsprüfungen vor-
genommen werden. Neben Druckmessungen lassen sich Belastungs- und Dichtheitsprüfung
sowie Leckmengenbestimmung nach DVGW-TRGI durchführen.
4.1
Lieferumfang
1
ROTEST GW Professional
2
Verbindungsschlauch 2,8 m lang, mit
Schnell-kupplungen
3
Y-Stück mit Schnellkupplungen
4
2 Prüfstopfen zylindrisch 1" mit
Schnellkupplung
5
Hochdruckprüfstopfen G1/2" und
G3/4" mit Schnellkupplung
6
Einrohrzählerkappe für Zähler G4/G6
mit Schnellkupplungen
4
Prüfstopfen zylindrisch
zum Anschluss an
Leitungsenden
Absperrhahn
zum Anschluss externer
Geräte für den Druckaufbau
DEUTSCH
Schlauchanschluss
zum Anschluss an
Messstutzen der
Anlage
Anschlussstück mit Sicher-
heitsventil
zum Anschluss externer
Geräte für den Druckaufbau
10
Absperrhahn mit Schnellkupplung
11
Hochdruckprüfstopfen G1/8" mit Schnell-
kupplung
12
Verschlussstopfen mit Schnellkupplung
13
Externer Drucksensor (0 – 20 bar) mit
Adap-terstück G1/4" – G1/2" und An-
schlusskabel
14
Ladenetzteil 12 V 2000 mA
--
USB-Stick mit GW Professional Software
Zur Erstellung von Prüfprotokollen
Verbindungsschlauch
zum Anschluss an „P
high 1 +" am GW Pro-
fessional
Y-Stück zum An-
schluss von 2 Leitungs-
abschnitten (z.B. durch
Einrohrzählerkappe)
Einrohrzählerkappe
zum Anschluss an
Stelle des Gaszäh-
lers
(B)
