Feldpaar-Umschaltung
Bild 5.2:

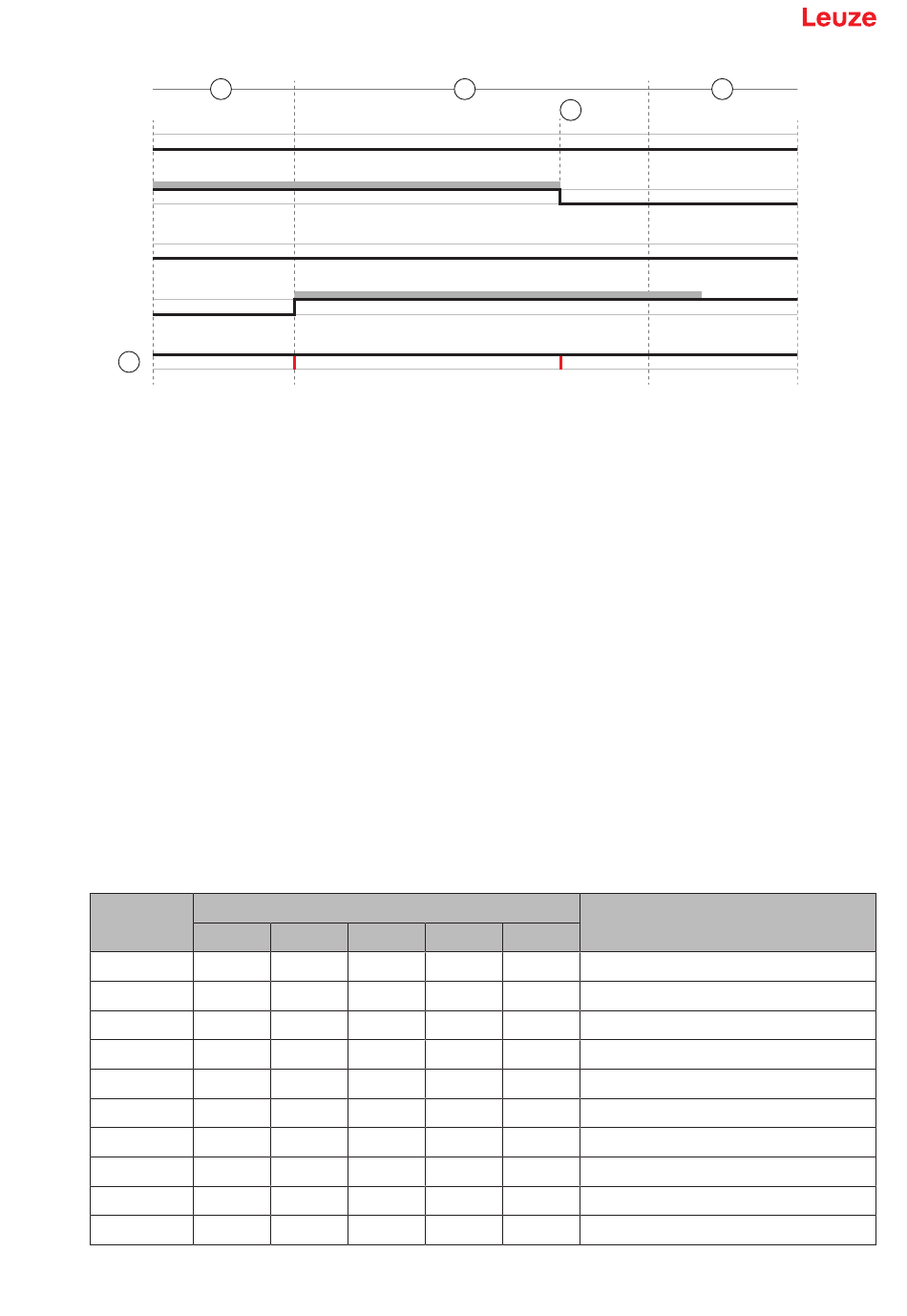

Signal-Zeit-Diagramm: Überlappende Überwachung
5.7.3
Umschaltung von zehn Feldpaaren im Umschaltmodus Fester Umschaltzeitpunkt
Umschaltmodus Fester Umschaltzeitpunkt: Die Feldpaarumschaltung muss innerhalb der konfigurierba-
ren Umschaltzeit erfolgen, d. h. nach Ablauf der Umschaltzeit muss eine Eingangsbeschaltung gültig und
stabil anliegen. Während der Umschaltzeit wird das alte Feldpaar überwacht.
• Während der Umschaltzeit wird das bisher aktive Feldpaar überwacht.
• Die Umschaltzeit startet, wenn der Sicherheits-Sensor eine Änderung an den Steuereingängen F1 bis
F5 registriert. Mit dem Ablauf der Umschaltzeit darf nur noch ein Feldpaar aktiv sein.
• Die Überwachung des neu aktivierten Feldpaars startet mit dem Ablauf der Umschaltzeit.
• Die Umschaltzeit wird mit der Konfigurations- und Diagnosesoftware festgelegt (siehe Kapitel 9.4.4
"Schutz-/Warnfeldpaare anlegen und konfigurieren").
Tabelle 5.6:
Beschaltung der Steuereingänge F1 bis F5 bei Aktivierung der Feldpaare A1.1 bis A1.10 für die Schutz-
funktion A
Feldpaar
Steuereingang
F1
A1.1
1
A1.2
0
A1.3
0
A1.4
0
A1.5
0
A1.6
1
A1.7
1
A1.8
1
A1.9
1
A1.10
0
Leuze electronic GmbH + Co. KG
2
0
1
0
1
X
X
F2
F3
0
0
1
0
0
1
0
0
0
0
1
1
1
1
1
0
0
1
1
1
3
A1.2 & A1.x
X
F4
F5
0
0
0
0
0
0
1
0
0
1
1
0
0
1
1
1
1
1
1
1
RSL 430
4
5
0
0
0
1
X
A1.x
Beschreibung
Feldpaar A1.1 ist aktiv
Feldpaar A1.2 ist aktiv
Feldpaar A1.3 ist aktiv
Feldpaar A1.4 ist aktiv
Feldpaar A1.5 ist aktiv
Feldpaar A1.6 ist aktiv
Feldpaar A1.7 ist aktiv
Feldpaar A1.8 ist aktiv
Feldpaar A1.9 ist aktiv
Feldpaar A1.10 ist aktiv
42
