3. VERWENDUNG MIT DEM RASPBERRY PI
i
Diese Anleitung wurde unter Raspberry Pi OS Bookworm für den
Raspberry Pi 4 und 5 geschrieben.
Überprüfung mit neueren Betriebssystemen oder Hardware
durchgeführt.

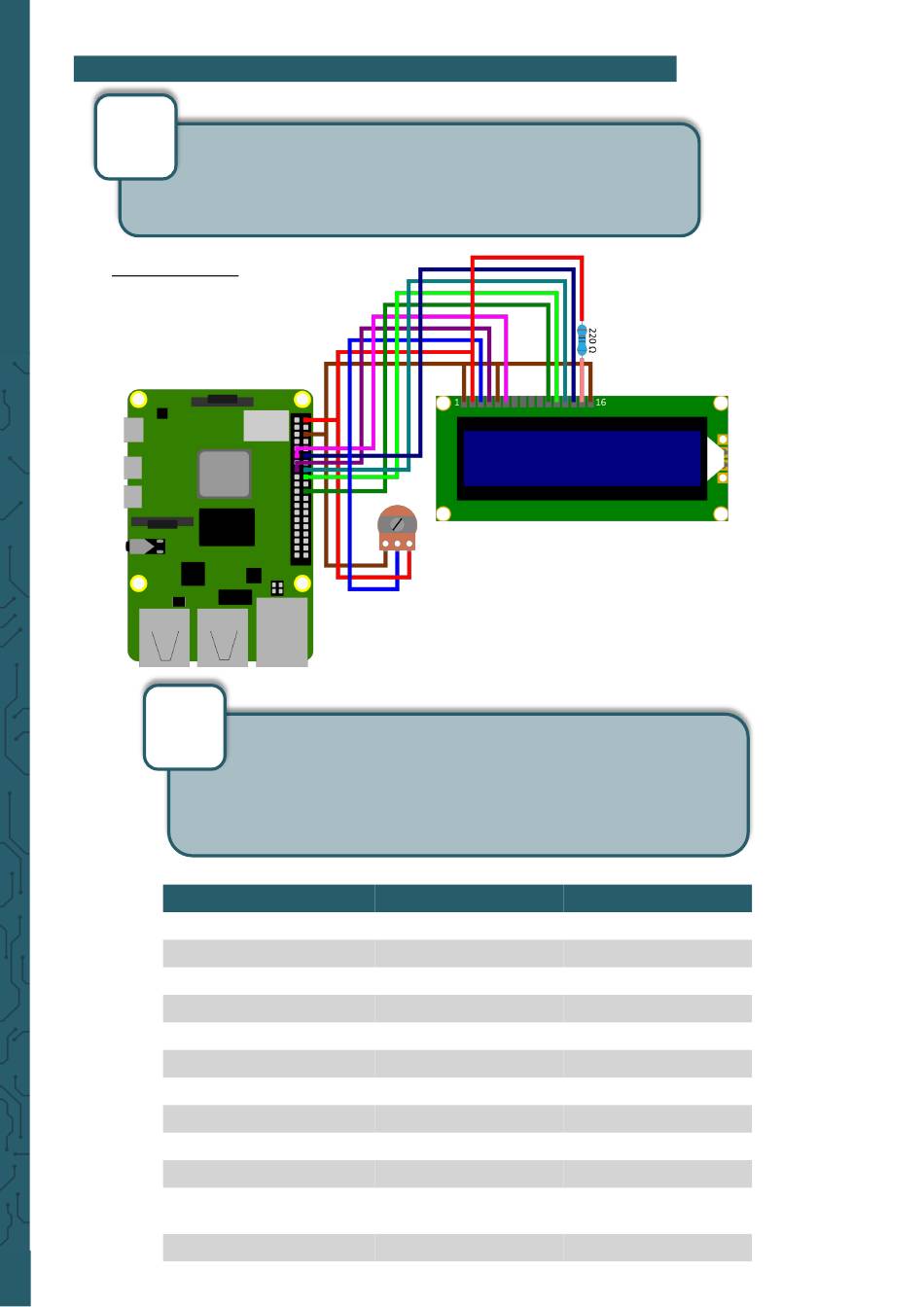

3.1. Anschluss
i
Da das Display mit einem 5V Logiklevel arbeitet, müssen Sie
wenn Sie mit dem Raspberry Pi von dem Display Daten lesen
wollen einen Logiklevelwandler verwenden. In diesem Beispiel
wird das Display jedoch nur beschrieben, deshalb kann der Raspberry
Pi direkt an das Display angeschlossen werden.
Raspberry Pi
GND
5V
GPIO 22 (Pin 15)
GND
GPIO 17 (Pin 13)
GPIO 25 (Pin 22)
GPIO 24 (Pin 18)
GPIO 23 (Pin 16)
GPIO 18 (Pin 12)
5V durch einen 220Ω
Widerstand
GND
Es wurde keine
Display
Potentiometer
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 11
Pin 12
Pin 13
Pin 14
Pin 15
Pin 16
GND
+
Signal
