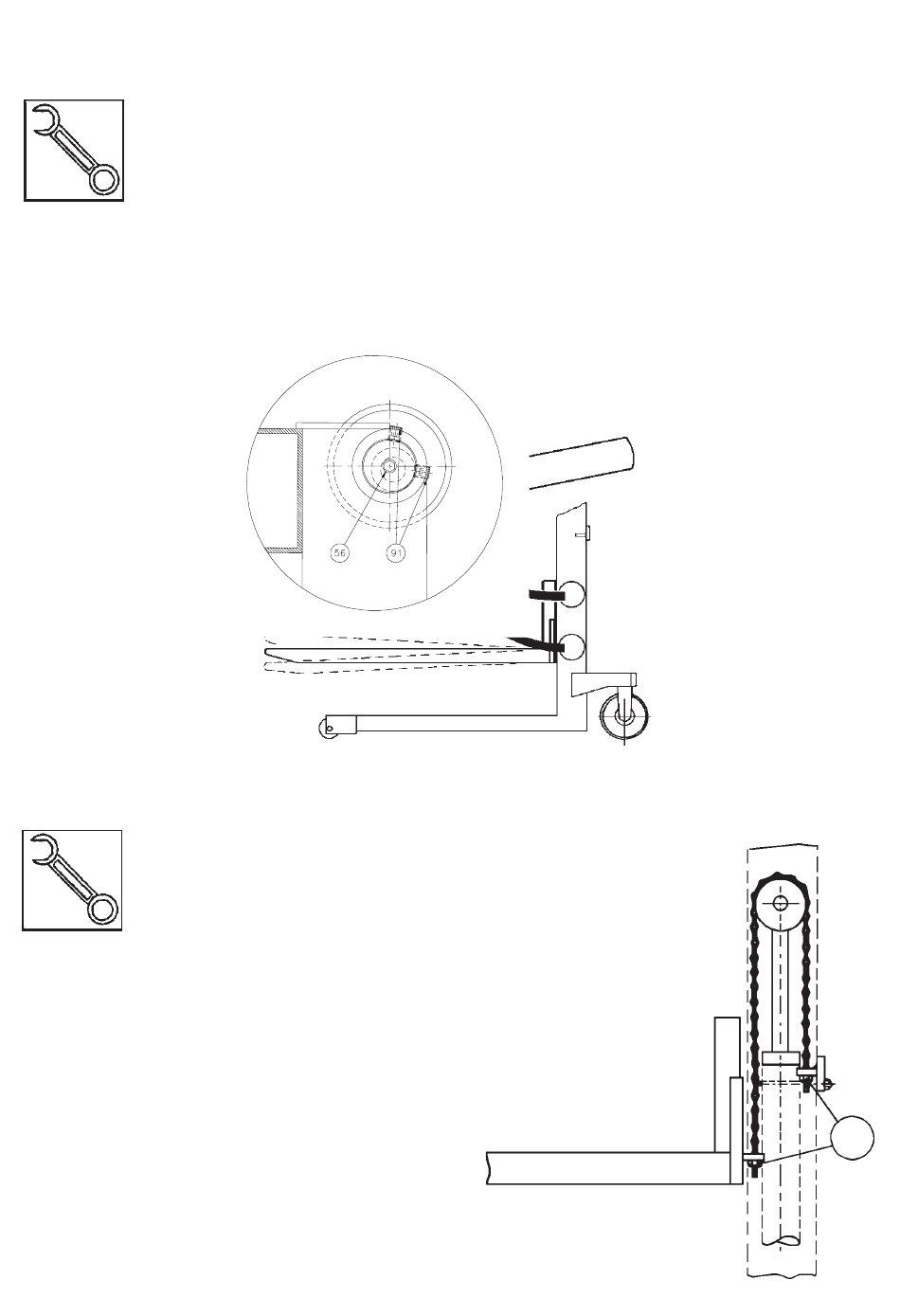

5.10 Einstellung der Gabel
Zwei der Rollen an der Gabelkonsole sind auf exzentrische Zapfen
montiert, so daß sie eingestellt werden können.
Einstellung:
1. Schrauben (Pos 91) lockern (Schlüsselweite 5 mm).
2. Zapfen (Pos. 56) kann jetzt gedreht werden und die beabsichtigte
Gabeljustierung herbeiführen (Schlüsselweite 8 mm).
3. Die Justierung muß auf beiden Seiten vorgenommen werden, um
eine gleichmäßige Belastung der Rollen zu sichern.
5.11 Einstellung der Hubkette
Die Ketten müssen so eingestellt sein, daß sie die gleiche
Last heben. - Sie müssen gleichmäßig gespannt sein!.
Die Einstellung an den Muttern (Pos. 18) vornehmen
(Mutter M12, Schlüsselweite 19 mm).
Bei Geräten mit Breitspurgestell müssen die
Ketten die Gabel vom Fußboden freihalten.
14
18
18 18
18
18
