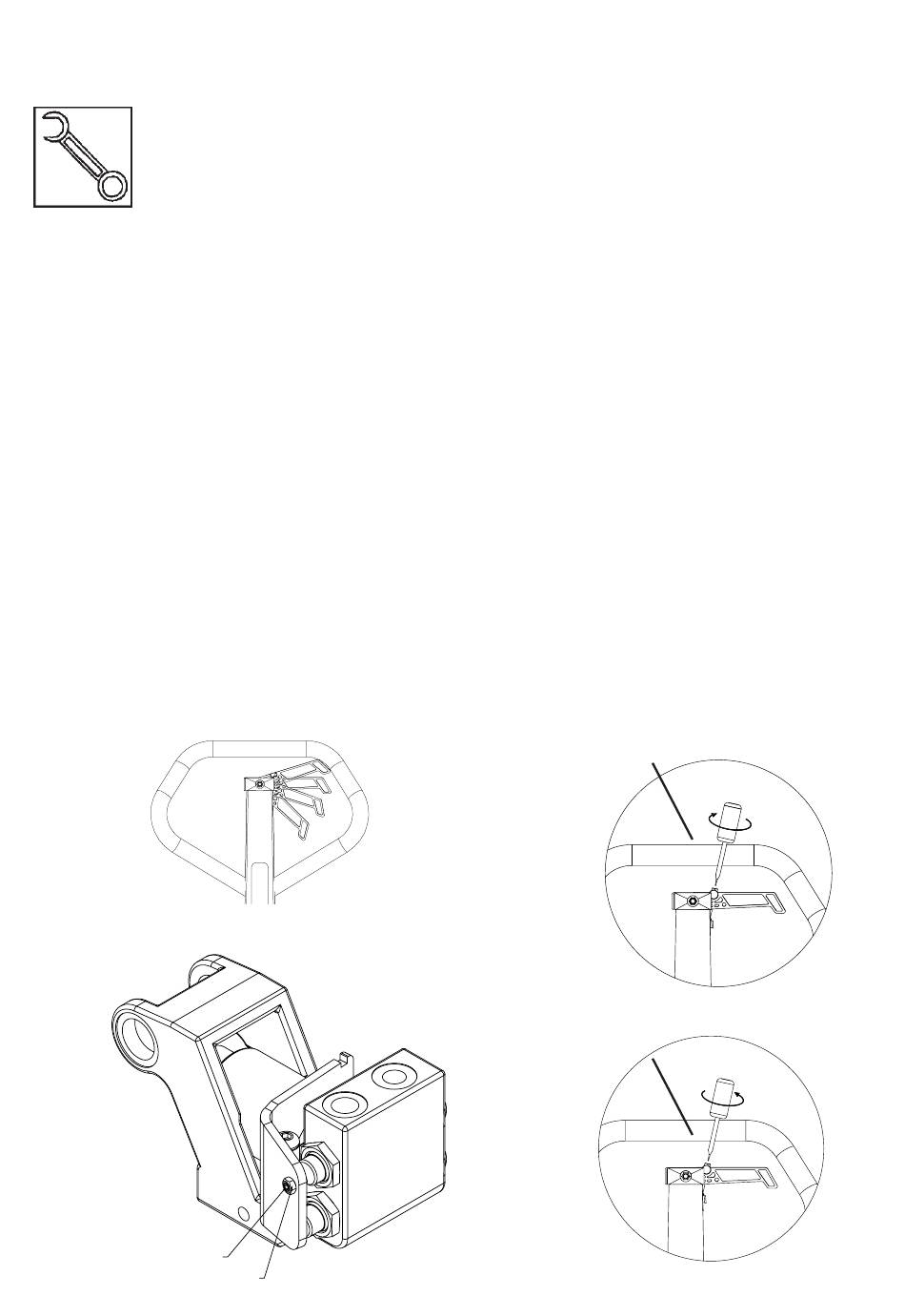

5.9 Einstellung des Ventilsteuersystems
1) Den Handgriff in Neutralposition stellen (sehen Sie eventuell
2) Die Einstellschraube C der Auslöseklinge (sehen Sie Skizze) am
3)
Pumpenbewegungen mit dem Handgriff in der Neutralposition vornehmen.
Die Gabel darf weder heben noch senken. Wenn die Gabel hebt ist die
Schraube D festzuschrauben (im Uhrzeigersinn, sehen Sie Skizze A).
Wenn die Gabel senkt......ist die Schraube D zu lockern (im Gegenzeigersinn,
sehen Sie Skizze B).
Wenn die Neutralposition gefunden ist, ist die Schraube D ¾ Umdrehung im
Uhrzeigersinn zu drehen.
4)
Den Handgriff in Normalhub-Position platzieren (sehen Sie eventuell "Die 4
Positionen des Handgriffs", Punkt 3.1).
5)
Pumpenbewegungen mit der Deichsel vornehmen, und Einstellschraube C
bis zur Normalhub-Position drehen (festschrauben). Wenn diese Position
gefunden ist, ist ferner ½ Drehung vorzunehmen (festzuschrauben).
Letztendlich ist Gegenmutter C1 festzuschrauben.
C
C1
"Die 4 Positionen des Handgriffs", Punkt 3.1).
obersten Ventil ist zu drehen, so dass sie das Ventil nicht
berührt.
A
D
B
D
13
