3.4

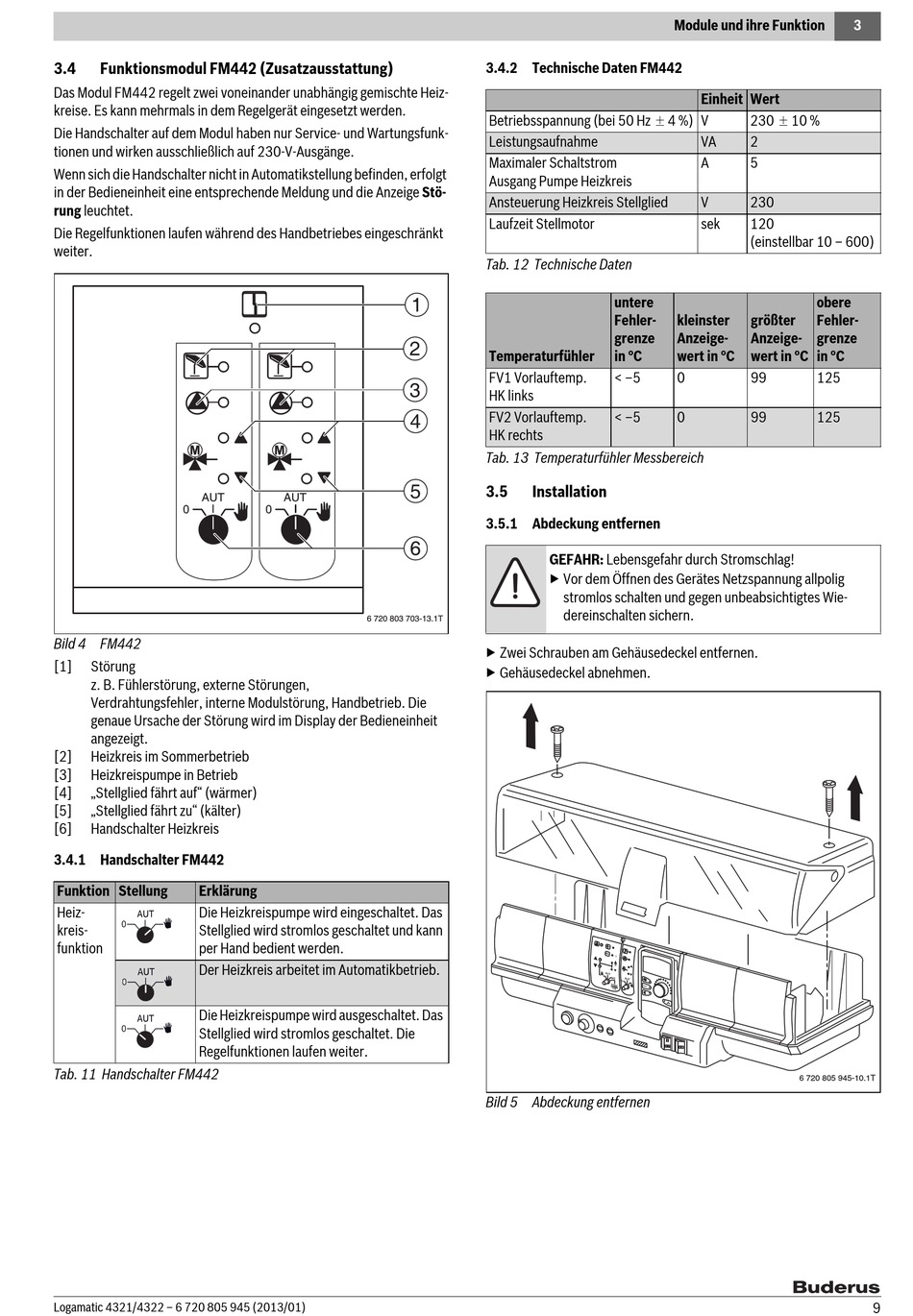

Funktionsmodul FM442 (Zusatzausstattung)

Das Modul FM442 regelt zwei voneinander unabhängig gemischte Heiz-
kreise. Es kann mehrmals in dem Regelgerät eingesetzt werden.
Die Handschalter auf dem Modul haben nur Service- und Wartungsfunk-
tionen und wirken ausschließlich auf 230-V-Ausgänge.
Wenn sich die Handschalter nicht in Automatikstellung befinden, erfolgt
in der Bedieneinheit eine entsprechende Meldung und die Anzeige Stö-
rung leuchtet.
Die Regelfunktionen laufen während des Handbetriebes eingeschränkt
weiter.
Bild 4 FM442
[1] Störung
z. B. Fühlerstörung, externe Störungen,
Verdrahtungsfehler, interne Modulstörung, Handbetrieb. Die
genaue Ursache der Störung wird im Display der Bedieneinheit
angezeigt.
[2] Heizkreis im Sommerbetrieb
[3] Heizkreispumpe in Betrieb
[4] „Stellglied fährt auf" (wärmer)
[5] „Stellglied fährt zu" (kälter)
[6] Handschalter Heizkreis

3.4.1 Handschalter FM442

Funktion Stellung Erklärung
Heiz- Die Heizkreispumpe wird eingeschaltet. Das
kreis- Stellglied wird stromlos geschaltet und kann
funktion per Hand bedient werden.
Der Heizkreis arbeitet im Automatikbetrieb.
Die Heizkreispumpe wird ausgeschaltet. Das
Stellglied wird stromlos geschaltet. Die
Regelfunktionen laufen weiter.
Tab. 11 Handschalter FM442
Logamatic 4321/4322 – 6 720 805 945 (2013/01)

3.4.2 Technische Daten FM442

Betriebsspannung (bei 50 Hz  4 %) V
Leistungsaufnahme
Maximaler Schaltstrom
Ausgang Pumpe Heizkreis
Ansteuerung Heizkreis Stellglied
Laufzeit Stellmotor
Tab. 12 Technische Daten
1
2
Temperaturfühler
FV1 Vorlauftemp.
3
HK links
FV2 Vorlauftemp.
4
HK rechts
Tab. 13 Temperaturfühler Messbereich
5 3.5

Installation

3.5.1 Abdeckung entfernen

6
6 720 803 703-13.1T
▶ Zwei Schrauben am Gehäusedeckel entfernen.
▶ Gehäusedeckel abnehmen.
Bild 5 Abdeckung entfernen
Module und ihre Funktion
Einheit Wert
VA
A
V
sek
untere
Fehler- kleinster
grenze Anzeige-
in °C wert in °C
< –5 0
< –5 0
GEFAHR: Lebensgefahr durch Stromschlag!
▶ Vor dem Öffnen des Gerätes Netzspannung allpolig
stromlos schalten und gegen unbeabsichtigtes Wie-
dereinschalten sichern.
3
230  10 %
2
5
230
120
(einstellbar 10 – 600)
obere
größter Fehler-
Anzeige- grenze
wert in °C in °C
99 125
99 125
6 720 805 945-10.1T
