3.2

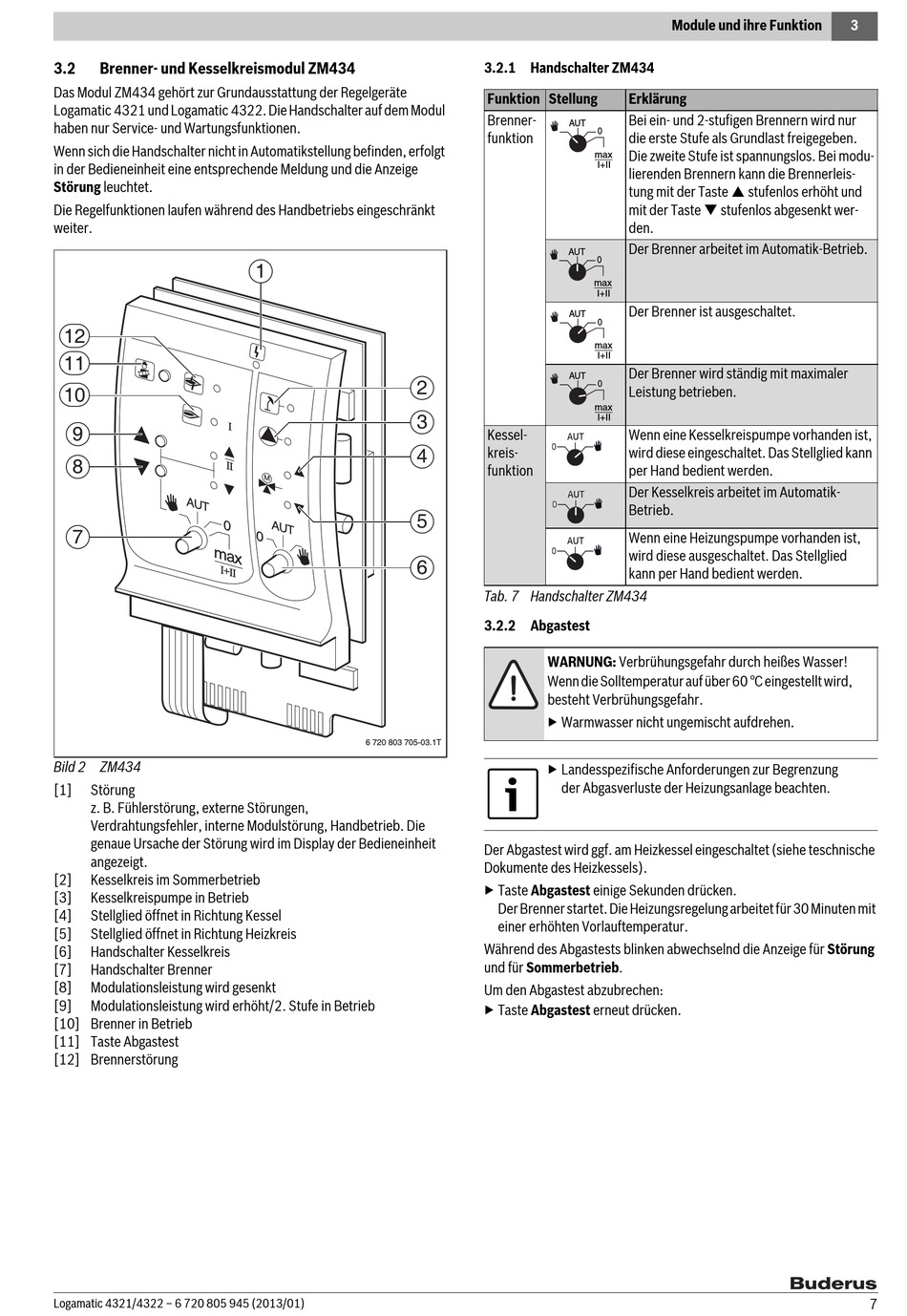

Brenner- und Kesselkreismodul ZM434

Das Modul ZM434 gehört zur Grundausstattung der Regelgeräte
Logamatic 4321 und Logamatic 4322. Die Handschalter auf dem Modul
haben nur Service- und Wartungsfunktionen.
Wenn sich die Handschalter nicht in Automatikstellung befinden, erfolgt
in der Bedieneinheit eine entsprechende Meldung und die Anzeige
Störung leuchtet.
Die Regelfunktionen laufen während des Handbetriebs eingeschränkt
weiter.
12
11
10
9
8
7
Bild 2 ZM434
[1] Störung
z. B. Fühlerstörung, externe Störungen,
Verdrahtungsfehler, interne Modulstörung, Handbetrieb. Die
genaue Ursache der Störung wird im Display der Bedieneinheit
angezeigt.
[2] Kesselkreis im Sommerbetrieb
[3] Kesselkreispumpe in Betrieb
[4] Stellglied öffnet in Richtung Kessel
[5] Stellglied öffnet in Richtung Heizkreis
[6] Handschalter Kesselkreis
[7] Handschalter Brenner
[8] Modulationsleistung wird gesenkt
[9] Modulationsleistung wird erhöht/2. Stufe in Betrieb
[10] Brenner in Betrieb
[11] Taste Abgastest
[12] Brennerstörung
Logamatic 4321/4322 – 6 720 805 945 (2013/01)
1
2
3
4
5
6
6 720 803 705-03.1T

3.2.1 Handschalter ZM434

Funktion Stellung Erklärung
Brenner- Bei ein- und 2-stufigen Brennern wird nur
AUT
0
funktion die erste Stufe als Grundlast freigegeben.
Die zweite Stufe ist spannungslos. Bei modu-
max
I+II
lierenden Brennern kann die Brennerleis-
tung mit der Taste  stufenlos erhöht und
mit der Taste  stufenlos abgesenkt wer-
den.
Der Brenner arbeitet im Automatik-Betrieb.
AUT
0
max
I+II
Der Brenner ist ausgeschaltet.
AUT
0
max
I+II
Der Brenner wird ständig mit maximaler
AUT
0
Leistung betrieben.
max
I+II
Kessel- Wenn eine Kesselkreispumpe vorhanden ist,
kreis- wird diese eingeschaltet. Das Stellglied kann
funktion per Hand bedient werden.
Der Kesselkreis arbeitet im Automatik-
Betrieb.
Wenn eine Heizungspumpe vorhanden ist,
wird diese ausgeschaltet. Das Stellglied
kann per Hand bedient werden.
Tab. 7 Handschalter ZM434

3.2.2 Abgastest

WARNUNG: Verbrühungsgefahr durch heißes Wasser!
Wenn die Solltemperatur auf über 60 °C eingestellt wird,
besteht Verbrühungsgefahr.
▶ Warmwasser nicht ungemischt aufdrehen.
▶ Landesspezifische Anforderungen zur Begrenzung
der Abgasverluste der Heizungsanlage beachten.
Der Abgastest wird ggf. am Heizkessel eingeschaltet (siehe teschnische
Dokumente des Heizkessels).
▶ Taste Abgastest einige Sekunden drücken.
Der Brenner startet. Die Heizungsregelung arbeitet für 30 Minuten mit
einer erhöhten Vorlauftemperatur.
Während des Abgastests blinken abwechselnd die Anzeige für Störung
und für Sommerbetrieb.
Um den Abgastest abzubrechen:
▶ Taste Abgastest erneut drücken.
Module und ihre Funktion 3
