3 Module und ihre Funktion
3.3

Funktionsmodul FM441 (Zusatzausstattung)

Das Modul FM441 regelt einen Heizkreis und eine Warmwasser-
versorgung.
Die Handschalter auf dem Modul haben nur Service- und Wartungsfunk-
tionen und wirken ausschließlich auf 230-V-Ausgänge.
Das Modul darf nur einmal in das Regelgerät eingesetzt werden.
Wenn sich die Handschalter nicht in Automatikstellung befinden, erfolgt
in der Bedieneinheit eine entsprechende Meldung und die Anzeige Stö-
rung leuchtet.
Die Regelfunktionen laufen während des Handbetriebes eingeschränkt
weiter.
Bei vorübergehender Abwesenheit muss zum Abschal-
ten der Heizungsanlage die Urlaubsfunktion genutzt wer-
den ( Bedienungsanleitung der Regelgeräte).
11
10
9
8
7

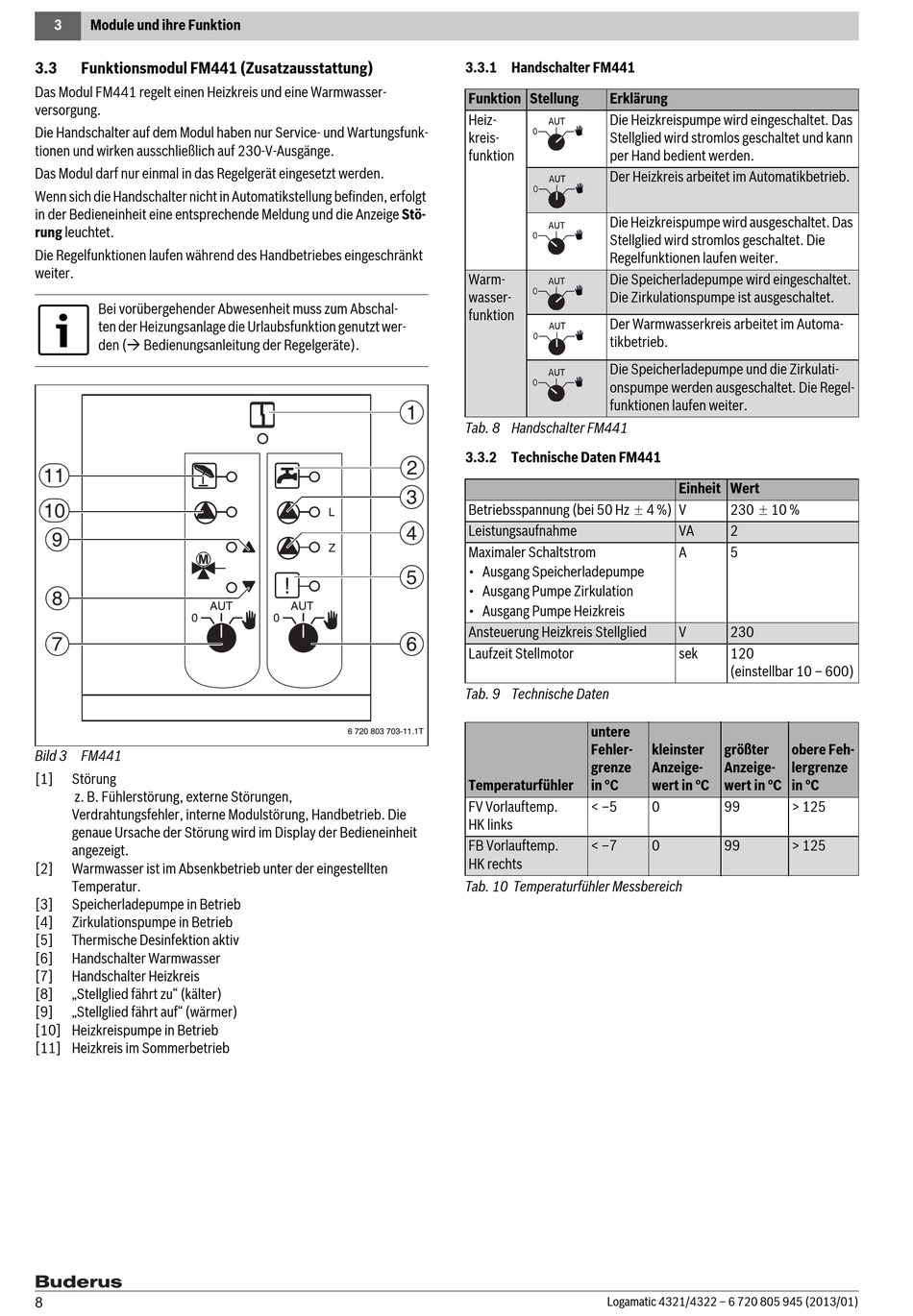

Bild 3 FM441
[1] Störung
z. B. Fühlerstörung, externe Störungen,
Verdrahtungsfehler, interne Modulstörung, Handbetrieb. Die
genaue Ursache der Störung wird im Display der Bedieneinheit
angezeigt.
[2] Warmwasser ist im Absenkbetrieb unter der eingestellten
Temperatur.
[3] Speicherladepumpe in Betrieb
[4] Zirkulationspumpe in Betrieb
[5] Thermische Desinfektion aktiv
[6] Handschalter Warmwasser
[7] Handschalter Heizkreis
[8] „Stellglied fährt zu" (kälter)
[9] „Stellglied fährt auf" (wärmer)
[10] Heizkreispumpe in Betrieb
[11] Heizkreis im Sommerbetrieb
8

3.3.1 Handschalter FM441

Funktion Stellung
Heiz-
kreis-
funktion
Warm-
wasser-
funktion
1
Tab. 8 Handschalter FM441

3.3.2 Technische Daten FM441

2
3
Betriebsspannung (bei 50 Hz  4 %) V
Leistungsaufnahme
4
Maximaler Schaltstrom
• Ausgang Speicherladepumpe
5
• Ausgang Pumpe Zirkulation
• Ausgang Pumpe Heizkreis
Ansteuerung Heizkreis Stellglied
6
Laufzeit Stellmotor
Tab. 9 Technische Daten
6 720 803 703-11.1T
Temperaturfühler
FV Vorlauftemp.
HK links
FB Vorlauftemp.
HK rechts
Tab. 10 Temperaturfühler Messbereich
Erklärung
Die Heizkreispumpe wird eingeschaltet. Das
Stellglied wird stromlos geschaltet und kann
per Hand bedient werden.
Der Heizkreis arbeitet im Automatikbetrieb.
Die Heizkreispumpe wird ausgeschaltet. Das
Stellglied wird stromlos geschaltet. Die
Regelfunktionen laufen weiter.
Die Speicherladepumpe wird eingeschaltet.
Die Zirkulationspumpe ist ausgeschaltet.
Der Warmwasserkreis arbeitet im Automa-
tikbetrieb.
Die Speicherladepumpe und die Zirkulati-
onspumpe werden ausgeschaltet. Die Regel-
funktionen laufen weiter.
Einheit Wert
230  10 %
VA 2
A 5
V 230
sek 120
(einstellbar 10 – 600)
untere
Fehler- kleinster größter
grenze Anzeige- Anzeige-
in °C wert in °C wert in °C
< –5 0 99
< –7 0 99
Logamatic 4321/4322 – 6 720 805 945 (2013/01)
obere Feh-
lergrenze
in °C
> 125
> 125
