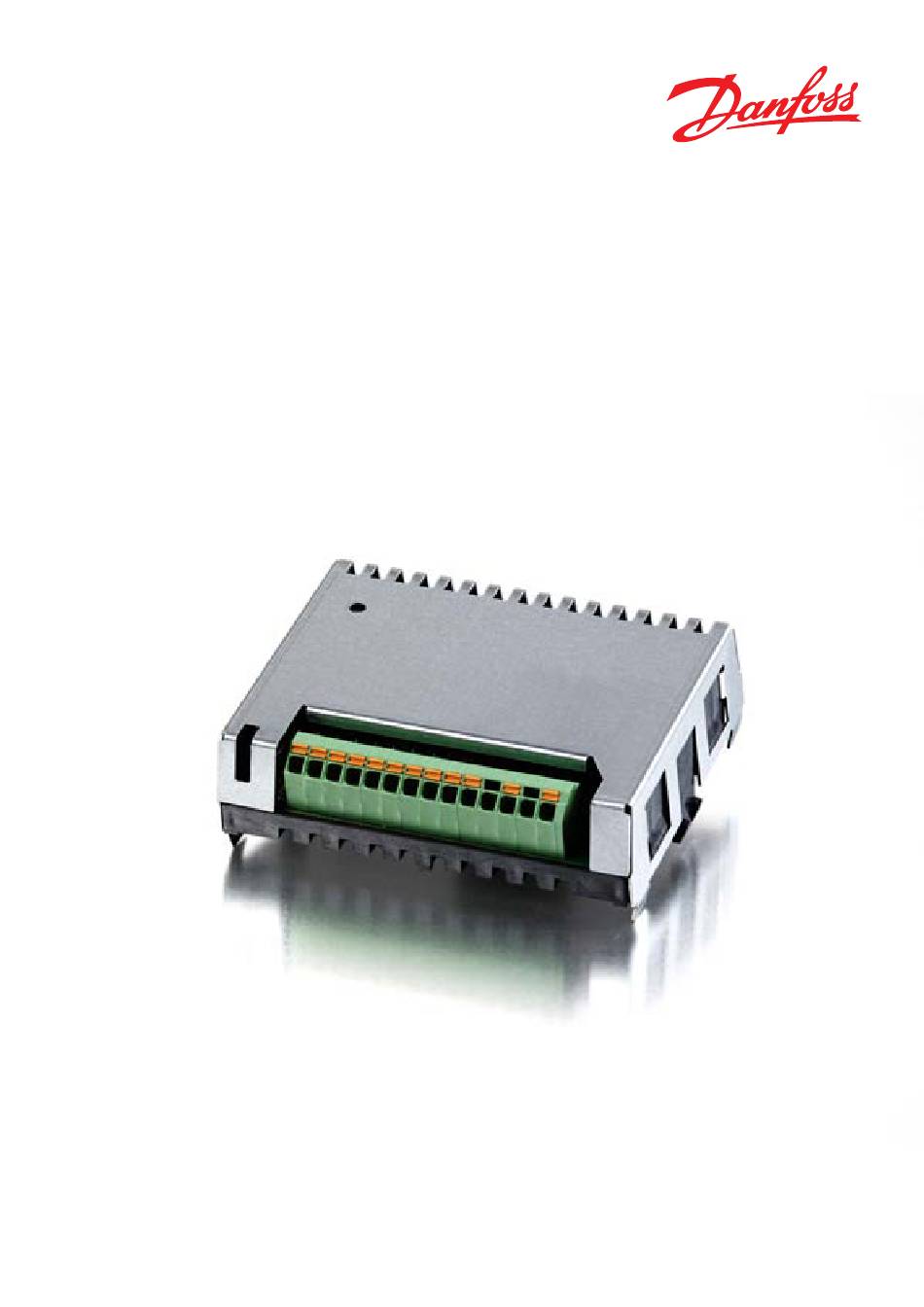

- Seite 1 MAKING MODERN LIVING POSSIBLE MAKING MODERN LIVING POSSIBLE SOLAR INVERTERS Installationsanleitung PLA Option FLX series www.danfoss.com/solar...
-
Seite 2: Sicherheit Und Konformität
Sicherheit und Konformität Sicherheit und Konformität WARNUNG Arten von Sicherheitsmeldungen INSTALLATION UND AUSSERBETRIEBNAHME DES In diesem Dokument werden folgende Symbole WECHSELRICHTERS verwendet: Zur Gewährleistung der optimalen Sicherheit sind die in diesem Dokument beschriebenen Schritte zu befolgen. WARNUNG Beachten Sie, dass der Wechselrichter über zwei spannungsführende Bereiche verfügt, den PV-Eingang Weist auf eine potenziell gefährliche Situation hin, die zu und das AC-Netz. - Seite 3 Sicherheit und Konformität VORSICHT WARTUNG UND ÄNDERUNG Reparaturen oder Umrüstungen am Wechselrichter dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Es dürfen ausschließlich die über den Hersteller erhältlichen Originalersatzteile verwendet werden, um eine Gefährdung von Personen auszuschließen. Werden keine Originalersatzteile verwendet, ist die Einhaltung der CE-Richtlinien in Bezug auf elektrische Sicherheit, EMV und Maschinensicherheit nicht gewährleistet.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Installation 1.1 Einführung 2 Setup 2.1 Konfigurieren des Einspeisemanagements (Wirk- und Blindleistung) 2.1.1 Konfigurieren der ferngesteuerten Anpassung der Ausgangs-Wirkleistung 2.1.2 Konfigurieren der ferngesteuerten Anpassung der Ausgangs-Blindleistung 2.1.3 Konfigurieren der ferngesteuerten Anpassung des Leistungsfaktors 2.1.4 Konfigurieren von Fallback-Werten 2.1.5 Überprüfung L00410649_01_03 / Rev.-Datum: 2014-02-27... -
Seite 5: Installation
Installation 1 Installation 1.1 Einführung Die Option verfügt über 6 Digitaleingänge (K1-K6). Diese werden von den Netzbetreibern zur Signalisierung eines In diesem Handbuch werden die Installation und die Leistungsbegrenzungs- oder Blindleistungssollwert-Befehls Einrichtung der PLA-Option in einem Wechselrichter der genutzt. Der aktuelle Relaiszustand wird vom Master- FLX Serie beschrieben. - Seite 6 Installation 1.2 Installation Zur Installation der Option: Vor der Installation ist Folgendes bereitzuhalten: Öffnen Sie am Wechselrichter die Abdeckung des • Installationsbereichs. PLA-Option (im Lieferumfang enthalten) • Schieben Sie die PLA-Option in einen der beiden Handbuch (im Lieferumfang enthalten) Options-Steckplätze; (Options-Steckplatz 1 oder •...
- Seite 7 Installation Schließen Sie die Kabel gemäß Abbildung Abbildung 1.4 an. Es wird die Verwendung mehrerer Plusklemmen empfohlen, um die Bündelung von Kabeln außerhalb der PLA-Option zu vermeiden und eine ordnungsgemäße Installation sicherzustellen. In diesem Fall führt die Plusklemme vom Fernsteuerungsgerät direkt zur Plusklemme der PLA-Option.
-
Seite 8: Schließen Und Überprüfen
Installation WARNUNG Schließen Sie die Option nicht an eine zusätzliche Stromquelle an. Eine zusätzliche Stromquelle von mehr als 20 V am Relais führt zu Beschädigungen des Options- moduls. 1.3 Schließen und Überprüfen Die Abdeckung des Installationsbereichs des Wechselrichters schließen. Stellen Sie sicher, dass die Abdeckung des Installationsbereichs richtig geschlossen und verschraubt ist. -
Seite 9: Setup
Wenn ein Zugriff mit Das Verhalten des Einspeisemanagements wird direkt über Sicherheitsstufe 1 nicht möglich ist, kontaktieren die Web-Schnittstelle des Master-Wechselrichters Sie Danfoss. konfiguriert. Navigieren Sie zu: Anlagenebene [Setup → Netzverwaltung]. Schließen Sie einen PC oder Laptop über Ethernet... -
Seite 10: Konfigurieren Der Ferngesteuerten Anpassung Der Ausgangs-Wirkleistung
Setup 2.1.1 Konfigurieren der ferngesteuerten • Standardmäßig sind 4 Relaiseingänge aktiv. Anpassung der Ausgangs- • Geben Sie anhand der Informationen, die vom Wirkleistung Verteilnetzbetreiber angegeben wurden, die entsprechende Höhe der Leistungsbegrenzung Zum Konfigurieren der ferngesteuerten Anpassung der für jeden Relaiszustand ein. Wirkleistungsbegrenzung (PLA) wählen Sie das Untermenü... -
Seite 11: Konfigurieren Der Ferngesteuerten Anpassung Der Ausgangs-Blindleistung
Setup 2.1.2 Konfigurieren der ferngesteuerten • Lassen Sie die Q-Ausgleichszeit auf 10 s, wenn Anpassung der Ausgangs- nicht anders vom VNB angegeben. Blindleistung Q-Werte können ebenfalls als absolute Werte Zum Konfigurieren der ferngesteuerten Anpassung der eingegeben werden, indem die Einheit über das Leistungshöhe (PLA) wählen Sie das Untermenü... -
Seite 12: Konfigurieren Der Ferngesteuerten Anpassung Des Leistungsfaktors
Setup 2.1.3 Konfigurieren der ferngesteuerten Anpassung des Leistungsfaktors Zum Konfigurieren der ferngesteuerten Anpassung des Blindleistungs-Leistungsfaktors wählen Sie das Untermenü „Leistungsfaktor“. • Aktivieren Sie das Optionsfeld „Ferngesteuerter Leistungsfaktor“. • Konfigurieren Sie die Relaiszustände (K1-K6) entsprechend den Anforderungen des Verteilnetz- betreibers, indem Sie den entsprechenden Leistungsfaktorsollwert für jeden Relaiszustand, der vom VNB vorgegeben wird, eingeben. -
Seite 13: Konfigurieren Von Fallback-Werten
Setup 2.1.4 Konfigurieren von Fallback-Werten Die Fallback-Werte werden an jeden Follower-Wechsel- richter verteilt, wenn die Einstellungen gespeichert werden. Auf Wunsch kann der Fallback-Modus für Wirkleistungsre- gelung und Blindleistungsregelung aktiviert werden, wenn diese Steuermodi gewählt worden sind. Bei Verbindungsproblemen nur zwischen einigen der Follower-Wechselrichter und dem Master-Wechselrichter Fallback-Modus wird aktiviert, wenn der Master-Wechsel- aktivieren nur die Wechselrichter, bei denen Verbin-... - Seite 14 Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daβ diese vorsätzlich oder grob fahrläs- sig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten – auch an bereits in Auftrag genommenen –...
