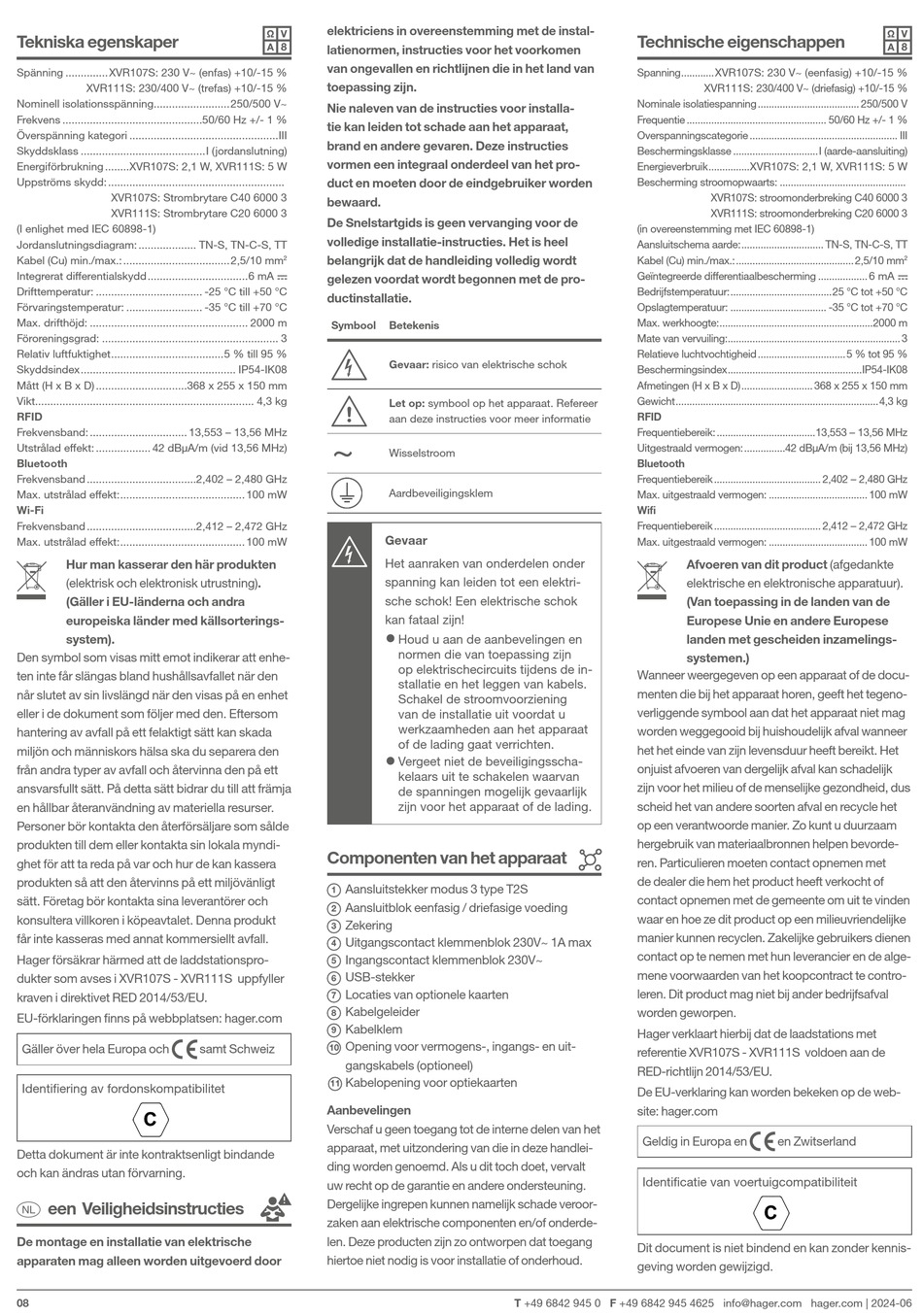

Tekniska egenskaper
Spänning .............. XVR107S: 230 V~ (enfas) +10/-15 %
XVR111S: 230/400 V~ (trefas) +10/-15 %
Nominell isolationsspänning .........................250/500 V~
Frekvens ..............................................50/60 Hz +/- 1 %
Överspänning kategori .................................................III
Skyddsklass .........................................I (jordanslutning)
Energiförbrukning ........XVR107S: 2,1 W, XVR111S: 5 W
Uppströms skydd: ..........................................................
XVR107S: Strombrytare C40 6000 3
XVR111S: Strombrytare C20 6000 3
(I enlighet med IEC 60898-1)
Jordanslutningsdiagram: ................... TN-S, TN-C-S, TT
Kabel (Cu) min./max.: ...................................2,5/10 mm
Integrerat differentialskydd .................................6 mA
Drifttemperatur: ................................... -25 °C till +50 °C
Förvaringstemperatur: ......................... -35 °C till +70 °C
Max. drifthöjd: .................................................... 2000 m
Föroreningsgrad: .......................................................... 3
Relativ luftfuktighet .....................................5 % till 95 %
Skyddsindex ................................................... IP54-IK08
Mått (H x B x D) ..............................368 x 255 x 150 mm
Vikt........................................................................ 4,3 kg
RFID
Frekvensband: ................................ 13,553 – 13,56 MHz
Utstrålad effekt: .................. 42 dBμA/m (vid 13,56 MHz)
Bluetooth
Frekvensband ....................................2,402 – 2,480 GHz
Max. utstrålad effekt: ......................................... 100 mW
Wi-Fi
Frekvensband ....................................2,412 – 2,472 GHz
Max. utstrålad effekt: ......................................... 100 mW
Hur man kasserar den här produkten
(elektrisk och elektronisk utrustning).
(Gäller i EU-länderna och andra
europeiska länder med källsorterings-
system).
Den symbol som visas mitt emot indikerar att enhe-
ten inte får slängas bland hushållsavfallet när den
når slutet av sin livslängd när den visas på en enhet
eller i de dokument som följer med den. Eftersom
hantering av avfall på ett felaktigt sätt kan skada
miljön och människors hälsa ska du separera den
från andra typer av avfall och återvinna den på ett
ansvarsfullt sätt. På detta sätt bidrar du till att främja
en hållbar återanvändning av materiella resurser.
Personer bör kontakta den återförsäljare som sålde
produkten till dem eller kontakta sin lokala myndi-
ghet för att ta reda på var och hur de kan kassera
produkten så att den återvinns på ett miljövänligt
sätt. Företag bör kontakta sina leverantörer och
konsultera villkoren i köpeavtalet. Denna produkt
får inte kasseras med annat kommersiellt avfall.
Hager försäkrar härmed att de laddstationspro-
dukter som avses i XVR107S - XVR111S uppfyller
kraven i direktivet RED 2014/53/EU.
EU-förklaringen finns på webbplatsen: hager.com
Gäller över hela Europa och
Identifiering av fordonskompatibilitet
Detta dokument är inte kontraktsenligt bindande
och kan ändras utan förvarning.
i een Veiligheidsinstructies
De montage en installatie van elektrische
apparaten mag alleen worden uitgevoerd door
08
elektriciens in overeenstemming met de instal-
latienormen, instructies voor het voorkomen
van ongevallen en richtlijnen die in het land van
toepassing zijn.
Nie naleven van de instructies voor installa-
tie kan leiden tot schade aan het apparaat,
brand en andere gevaren. Deze instructies
vormen een integraal onderdeel van het pro-
duct en moeten door de eindgebruiker worden
bewaard.
De Snelstartgids is geen vervanging voor de
volledige installatie-instructies. Het is heel
belangrijk dat de handleiding volledig wordt
2
gelezen voordat wordt begonnen met de pro-
ductinstallatie.
Symbool
~
Componenten van het apparaat
Aansluitstekker modus 3 type T2S
1
Aansluitblok eenfasig / driefasige voeding
2
Zekering
3
Uitgangscontact klemmenblok 230V~ 1A max
4
Ingangscontact klemmenblok 230V~
5
USB-stekker
6
Locaties van optionele kaarten
7
Kabelgeleider
8
Kabelklem
9
Opening voor vermogens-, ingangs- en uit-
samt Schweiz
10
gangskabels (optioneel)
Kabelopening voor optiekaarten
11
Aanbevelingen
Verschaf u geen toegang tot de interne delen van het
apparaat, met uitzondering van die in deze handlei-
ding worden genoemd. Als u dit toch doet, vervalt
uw recht op de garantie en andere ondersteuning.
Dergelijke ingrepen kunnen namelijk schade veroor-
zaken aan elektrische componenten en/of onderde-
len. Deze producten zijn zo ontworpen dat toegang
hiertoe niet nodig is voor installatie of onderhoud.
Betekenis
Gevaar: risico van elektrische schok
Let op: symbool op het apparaat. Refereer
aan deze instructies voor meer informatie
Wisselstroom
Aardbeveiligingsklem
Gevaar
Het aanraken van onderdelen onder
spanning kan leiden tot een elektri-
sche schok! Een elektrische schok
kan fataal zijn!
•
Houd u aan de aanbevelingen en
normen die van toepassing zijn
op elektrischecircuits tijdens de in-
stallatie en het leggen van kabels.
Schakel de stroomvoorziening
van de installatie uit voordat u
werkzaamheden aan het apparaat
of de lading gaat verrichten.
•
Vergeet niet de beveiligingsscha-
kelaars uit te schakelen waarvan
de spanningen mogelijk gevaarlijk
zijn voor het apparaat of de lading.
T +49 6842 945 0 F +49 6842 945 4625 info@hager.com hager.com | 2024-06
Technische eigenschappen
Spanning ............XVR107S: 230 V~ (eenfasig) +10/-15 %
XVR111S: 230/400 V~ (driefasig) +10/-15 %
Nominale isolatiespanning ..................................... 250/500 V
Frequentie ................................................... 50/60 Hz +/- 1 %
Overspanningscategorie ...................................................... III
Beschermingsklasse ...............................I (aarde-aansluiting)
Energieverbruik ...............XVR107S: 2,1 W, XVR111S: 5 W
Bescherming stroomopwaarts: ..............................................
XVR107S: stroomonderbreking C40 6000 3
XVR111S: stroomonderbreking C20 6000 3
(in overeenstemming met IEC 60898-1)
Aansluitschema aarde: .............................. TN-S, TN-C-S, TT
Kabel (Cu) min./max.: ...........................................2,5/10 mm
Geïntegreerde differentiaalbescherming .................. 6 mA
Bedrijfstemperatuur: .....................................25 °C tot +50 °C
Opslagtemperatuur: ................................... -35 °C tot +70 °C
Max. werkhoogte: ........................................................2000 m
Mate van vervuiling: ............................................................... 3
Relatieve luchtvochtigheid ................................5 % tot 95 %
Beschermingsindex .................................................IP54-IK08
Afmetingen (H x B x D) .......................... 368 x 255 x 150 mm
Gewicht ..........................................................................4,3 kg
RFID
Frequentiebereik: ....................................13,553 – 13,56 MHz
Uitgestraald vermogen: ...............42 dBµA/m (bij 13,56 MHz)
Bluetooth
Frequentiebereik ....................................... 2,402 – 2,480 GHz
Max. uitgestraald vermogen: .................................... 100 mW
Wifi
Frequentiebereik ....................................... 2,412 – 2,472 GHz
Max. uitgestraald vermogen: .................................... 100 mW
Afvoeren van dit product (afgedankte
elektrische en elektronische apparatuur).
(Van toepassing in de landen van de
Europese Unie en andere Europese
landen met gescheiden inzamelings-
systemen.)
Wanneer weergegeven op een apparaat of de docu-
menten die bij het apparaat horen, geeft het tegeno-
verliggende symbool aan dat het apparaat niet mag
worden weggegooid bij huishoudelijk afval wanneer
het het einde van zijn levensduur heeft bereikt. Het
onjuist afvoeren van dergelijk afval kan schadelijk
zijn voor het milieu of de menselijke gezondheid, dus
scheid het van andere soorten afval en recycle het
op een verantwoorde manier. Zo kunt u duurzaam
hergebruik van materiaalbronnen helpen bevorde-
ren. Particulieren moeten contact opnemen met
de dealer die hem het product heeft verkocht of
contact opnemen met de gemeente om uit te vinden
waar en hoe ze dit product op een milieuvriendelijke
manier kunnen recyclen. Zakelijke gebruikers dienen
contact op te nemen met hun leverancier en de alge-
mene voorwaarden van het koopcontract te contro-
leren. Dit product mag niet bij ander bedrijfsafval
worden geworpen.
Hager verklaart hierbij dat de laadstations met
referentie XVR107S - XVR111S voldoen aan de
RED-richtlijn 2014/53/EU.
De EU-verklaring kan worden bekeken op de web-
site: hager.com
Geldig in Europa en
en Zwitserland
Identificatie van voertuigcompatibiliteit
Dit document is niet bindend en kan zonder kennis-
geving worden gewijzigd.
