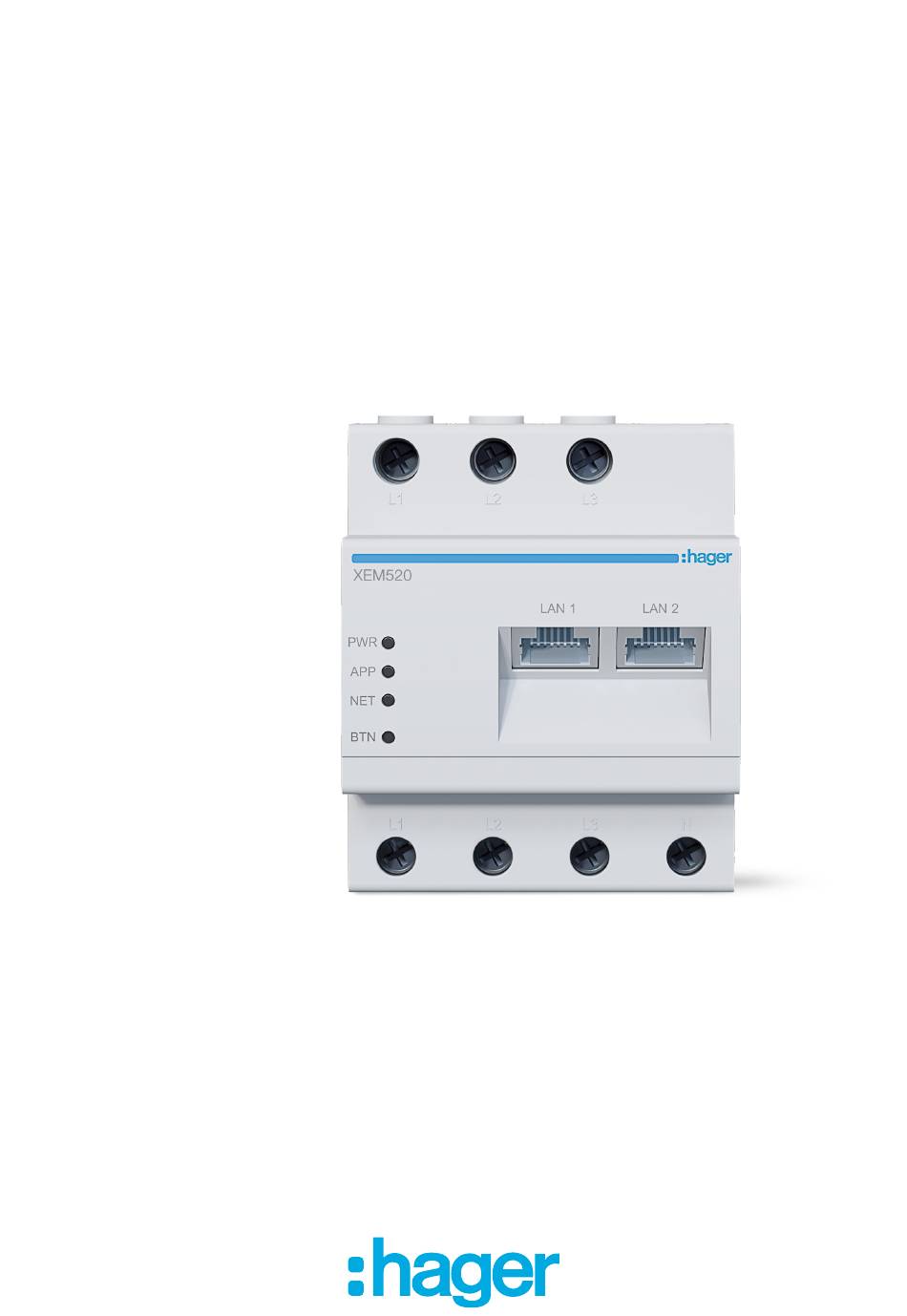

- Seite 1 Bedienungsanleitung XEM510 XEM520...
-
Seite 2: Einleitung

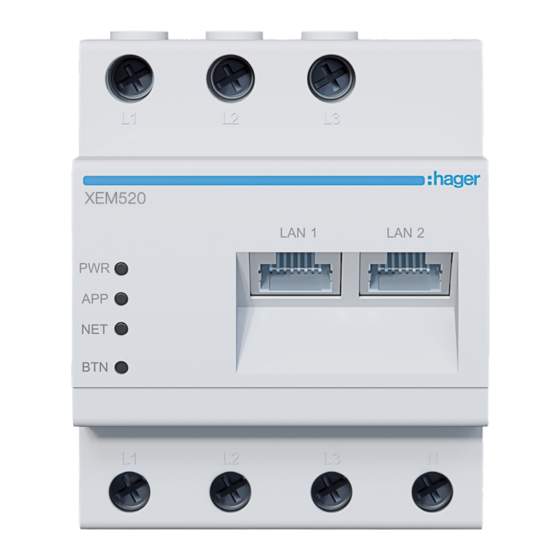

Bedienungsanleitung XEM510/XEM520 1. Einleitung Lastmanager für Ladeinfrastruktur XEM510 Lastmanager bis 10 Ladepunkte lokal XEM520 Lastmanager bis 20 Ladepunkte mit OCPP 1.6 Für die Montage in Verteilern mit Hutschiene – Dynamisches und statisches Laden – Verwaltung der Ladestationen – Energiemonitoring – Benutzer- und RFID-Kartenverwaltung 2. -
Seite 3: Anschlussbeispiel
Bedienungsanleitung XEM510/XEM520 3. Anschlussbeispiel Router Verteiler- schrank Switch 96kVA 160A *LM: Lastmanager Energieleitung 5-adrig Netzwerkleitung CAT 6 4. Betriebsarten des Lastmanagements statisches Laden dynamisches Laden Nutzbare Leistung Ungenutzte Ladestationen Leistung Verbrauch Verbrauch des Gebäudes des Gebäudes Morgens Mittags Abends Morgens... -
Seite 4: Zugang Zur Konfiguration
Bedienungsanleitung XEM510/XEM520 5. Login Konfiguration hager-llmab4df5 hager- hill598er http://hager-llm-i8eHqC/ Zugang zur Konfiguration: – Webbrowser öffnen – URL eingeben: http://hager-llm-[6letzte_Ziffern_UID]/ – (Beispiel: http://hager-llm-i8eHqC/) die letzten 6 Zeichen befinden sich auf der Vorderseite des Produktes oder scannen sie den „QR-Code“ Login Konfiguration... -
Seite 5: Konfiguration
Bedienungsanleitung XEM510/XEM520 6. Konfiguration Erster Login – Benutzername: admin – Passwort: 1234 Passwort ändern: Minimum 8 Zeichen – Ein Großbuchstabe – Ein Kleinbuchstabe – Eine Nummer – Ein Symbol Konfiguration... -
Seite 6: Datum Und Uhrzeit Einstellen
Bedienungsanleitung XEM510/XEM520 Datum und Uhrzeit einstellen Zugang zum Dashboard Öffentlicher Zugang: Alle Personen, die sich im selben Netzwerk des Lastmanagers befinden, können auf das Dashboard zugreifen. Privater Zugang: Nur die im Lastmanager eingetragenen Benutzer haben Zugriff auf das Dashboard. Konfiguration... - Seite 7 Bedienungsanleitung XEM510/XEM520 Information: Anleitung zur Konfiguration Schritt für Schritt. Die Schritte: 1. Stellen Sie sicher, dass alle Ladestationen eingeschaltet und mit dem Netzwerk verbunden sind 2. Definieren Sie die Betriebsart des LM (statisch oder dynamisch) 3. Scannen Sie die Ladestationen im Netzwerk 4.
-
Seite 8: Betriebsart Des Lm Einstellen
Bedienungsanleitung XEM510/XEM520 Betriebsart des LM einstellen Dynamisch Laden: Die maximale Leistung für die Lade- stationen ist abhängig von der Vor- sicherung im Hausanschlusskasten und vom Verbrauch des Gebäudes. Die noch zur Verfügung stehende Leistung wird nach Abzug des Haus- verbrauchs dynamisch auf die Lade- stationen aufgeteilt (eine Strommessung über den Lastmanager oder Strom-... - Seite 9 Bedienungsanleitung XEM510/XEM520 Dynamisches Laden: Max. Einspeisestrom Geben Sie den Wert der Vorsicherung im Hausanschlusskasten in Ampere ein. Reduzierter Einspeisestrom: Vorsicherung – 20% (wird vom System automatisch berechnet) Messart: Direktmessung ≤ 63A oder über Stromwandler (Verhältnis von /1A oder /5A) Wandlerverhältnis: Mögliche Werte:...
- Seite 10 Bedienungsanleitung XEM510/XEM520 Statisches Laden Max. Einspeisestrom: Geben Sie den Wert in Ampere an, der für die Ladestationen verfügbar ist. Messart: Rein informativ, Direktmessung ≤ 63A oder über Stromwandler (Verhältnis von /1A oder /5A) Wandlerverhältnis: Mögliche Werte: von 75A bis 6000A...
-
Seite 11: Ladestation Im Netzwerk Suchen
Bedienungsanleitung XEM510/XEM520 Ladestation im Netzwerk suchen Ladestationen dem Lastmanager hinzufügen: drücken um die Ladenstation im Netzwerk zu suchen Dieser Vorgang dauert 2 – 3 Minuten. Ist die Ladestation gefunden wird sie hier angezeigt. Beispiel einer im Netzwerk gefundenen Ladestation Konfiguration... -
Seite 12: Einstellungen Ladestation
Bedienungsanleitung XEM510/XEM520 Einstellungen Ladestation Wählen Sie eine Ladestation aus, um sie zu konfigurieren und betätigen Sie den Stift (Bearbeitungsmodus), oder konfigurieren Sie mehrere ausgewählte Ladestationen gleichzeitig. Name: Vergeben Sie der Ladestation einen Namen Phasenzuordnung: Geben Sie an, wie die Phasen an der jeweiligen Ladestation angeschlos sen sind (Ein Schieben der Pha- sen von Ladestation zu Ladestation ist empfohlen, um bei 1-phasigem Laden die Unsymmetrie im Netz zu reduzieren). -
Seite 13: Einlesen Der Rfid-Karten
Bedienungsanleitung XEM510/XEM520 Einlesen der RFID-Karten RFID-Karten: Wählen Sie <RFID-Karten> Möglichkeiten eine RFID-Karte einzulesen: – Scannen direkt an der Ladestation – Importieren einer .csv Datei – Manuelles Eingeben der Karten ID Regeln für den Zugang erstellen: Wählen Sie <Regel erstellen> Zwei Möglichkeiten: –... - Seite 14 Bedienungsanleitung XEM510/XEM520 RFID-Karten scannen Drücken Sie <RFID-Karte scannen> Mit OK bestätigen Der Scan startet: Sie können nun eine oder mehrere RFID-Karten an einer beliebigen Lade- station im Netzwerk des Lastmanagers einlesen. Dazu müssen Sie die RFID- Karte nur kurz vor den RFID-Reader der Ladestation halten, bis die LED kurz weiß...
- Seite 15 Bedienungsanleitung XEM510/XEM520 RFID-Karten scannen RFID-Karte gefunden drücken, um den Scan zu stoppen. Die RFID-Karten sind zuerst unter „Ausstehend“ aufgelistet und müssen als Erstes noch einer Nutzergruppe zugeordnet werden. Durch Auswählen einer Karte, können an dieser Einstellungen vorgenommen werden. Kartenstatus: aktiviert -> Karte kann laden deaktiviert ->...
-
Seite 16: Benutzer Definieren
Bedienungsanleitung XEM510/XEM520 Benutzer definieren drücken, um einen Benutzer hinzuzufügen. Angaben vervollständigen – Name des Benutzers – Profil – Neues Passwort – Passwort bestätigen Das Passwort ist nur temporär und muss beim ersten Einloggen geändert werden. Profiltiefen: Administrator: Kann alle Einstellungen vornehmen... - Seite 17 Bedienungsanleitung XEM510/XEM520 Dashboard In dieser Ansicht finden Sie alle Daten Ihrer Installation, die Visualisierung der Ladestationen und die Visualisierung der Ladevorgänge. Vielen Dank, dass Sie sich für unser System entschieden haben. Wir hoffen, dass Sie mit der Bedienungsanleitung zufrieden waren und das System problemlos eingerichtet haben.
- Seite 18 Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal 66440 Blieskastel hager.de...
