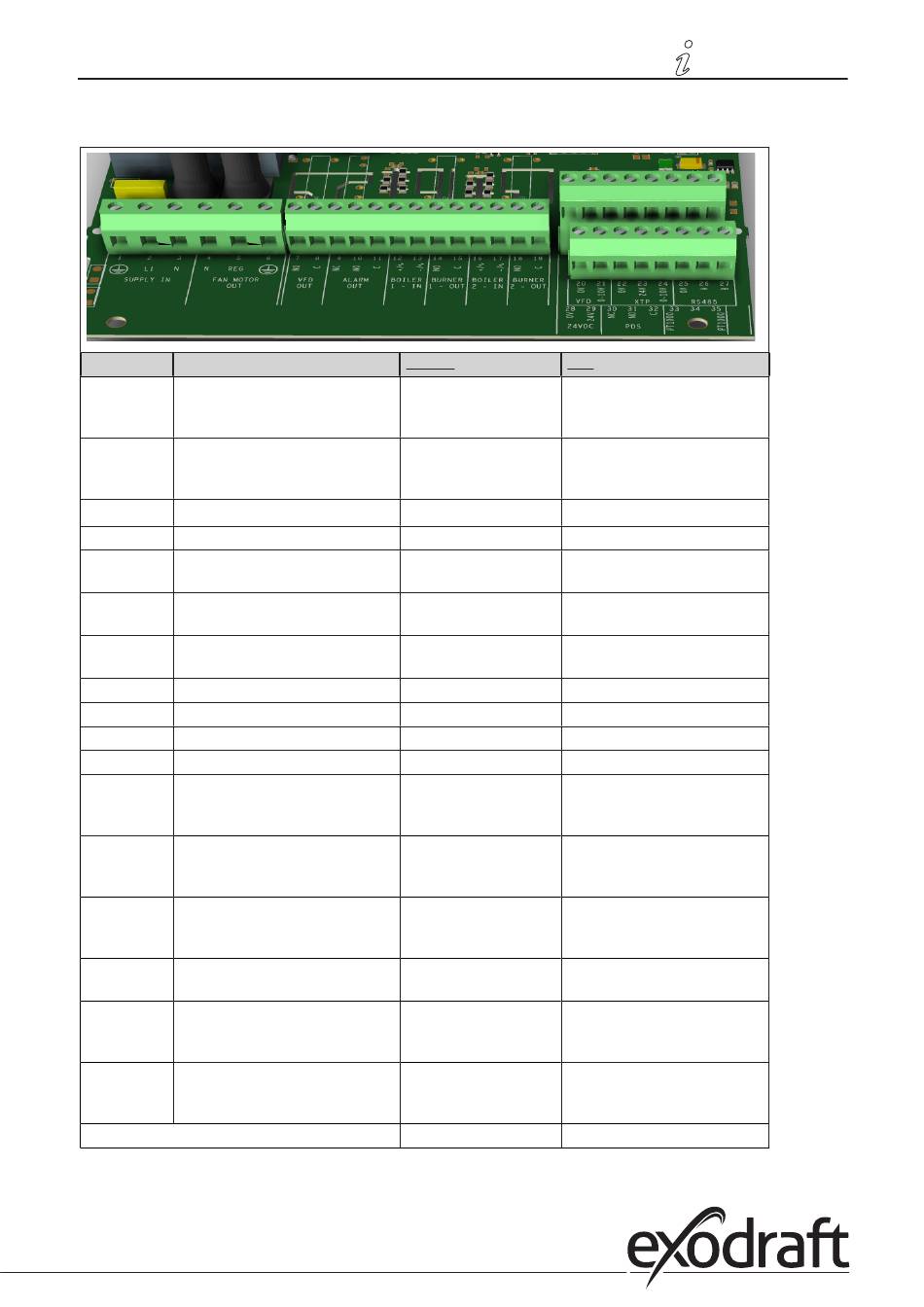

2.3.2 Klemrekke
Nedenfor forklares tilkoblingsmulighetene for klemrekken
Terminal Betegnelse
1 PE Jord
2 Forsyning - L1
3
Forsyning – N
4 Røyksuger – N
5 Røyksuger – L1 (regulerende)
6 Røyksuger – PE Jord
7 Frekvensomformer Relé NO
8 Frekvensomformer Relé C
9 Alarm ut – NC
10 Alarm ut – NO
11 Alarm ut – C
12 Spennings-input fra Appliance
/ Boiler 1 termostat Optocou-
pler(+) (10–230 VAC/DC
13 Spennings-input fra Appliance /
Boiler 1 termostat optocoupler
(+) (10–230 V AC/DC
14 Brenneren 1 relékontakt – Nor-
malt åpen (maks. 230 VAC, 2
ampere.)
15 Brenner 1 relékontakt – Almin-
nelig (maks. 230 V AC, 2 ampere.)
16 Spennings-input fra Appliance /
Boiler 2 termostat optocoupler
(+) (10–230 V AC/DC)
17 Spennings-input fra Appliance /
Boiler 2 termostat Optocoupler
(-) (10–230 V AC/DC)
Kabellengden mellom 0–10 V-utgangen (klemme 20 og 21) må maks. være 100 m skjermet kabel 3 x 0,75 kvadrat.
** Terminalene 30, 31 og 32 kan imidlertid også brukes til tilkobling av annet eksternt overvåkningsutstyr.
Terminal Bruk
18 Brenner 2 relékontakt – Nor-
malt åpen (maks. 230 VAC, 2
ampere.)
19 Brenner 2 relékontakt –
Alminnelig (maks. 230 VAC, 2
ampere.)
20 Styresignal VFD 0 V DC
21 Styresignal VFD 0–10 V DC
22 XTP-0V DC strømforsyning
(transduser)
23 XTP-24V DC strømforsyning
(transduser)
24 XTP-0-10 VDC retursignalet
(transduser)
25 RS485 0 V
26 RS485 A
27 RS485 B
28 0 V DC strømforsyning
29 24 VDC strømforsyning (maks.
100 mA)
30 PDS-NC (normalt stengt) Do-
kumentert utkast skift
31 PDS-NO (normalt stengt)
Dokumentert utkast skift
32 PDS-C (felles) Gjennomprøvd
utkast skift
33 Pt1000
34 Ikke i bruk
35 Pt1000
