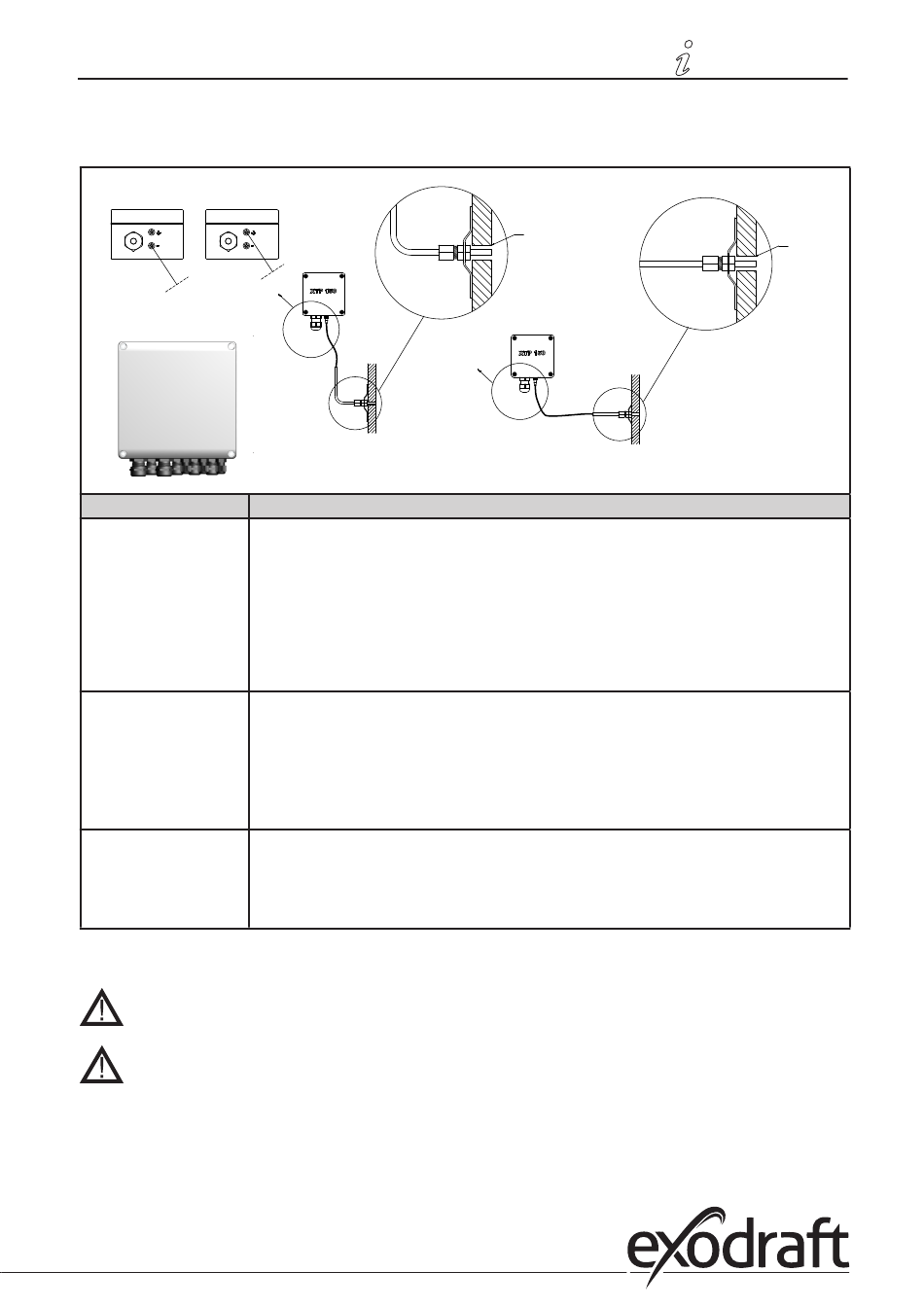

2.2.1 Forbindelsesskisse
EBC24 monteres og kobles sammen slik det fremgår av skissen nedenfor.
B1
B2
EBC24
Styring av
Røyksuger
Merk:
Innblåsningsventilator
Merk:
Merk!
*EBC24 er som fabrikkinnstilling innstilt på undertrykksregulering, men lokale myndighetskrav
kan foreskrive at et overtrykk skal opprettholdes.
**Trykktransduseren skal ikke stenges inne, da atmosfæretrykket er referansetrykk.
A
A
Montage-procedure
• EBC24EU01 og trykktransduseren (XTP) monteres i kjelerommet.
• Målesonden (A) monteres i kjelens røykrør eller manifold. Ved atmosfæriske kjeler
plasseres sonden imidlertid alltid etter trekkhetten.
• Slangen fra målesonden forbindes til minuskoblingen på trykktransduseren "B1".
• Når målesonden er plassert utendørs, skal den monteres så det ikke kan hope seg opp
kondens eller is. EBC24EU02 leveres med en rett målesonde.
• EBC24 skal alltid monteres på en slik måte at den er beskyttet mot vind og vær (regn, snø
osv.).
• Styringen og trykktransduseren (XTP) monteres i kjelerommet.
• Slangen til måling av referansetrykk (utendørs atmosfæretrykk) kobles til minus "B1" på
trykktransduseren. Slangen føres utenfor bygningen til et sted som ikke påvirkes av vær
og vind. Slangens frie ende kan ev. monteres i en kasse som beskrevet øverst på neste
side.
• Spesielt ved ønske om overtrykk* i skorstein/kjelerom:
• Slangen kobles til pluss på trykktransduseren "B2".
• EBC24 leveres kun med 2 m slange.
A
Ø 6.5
A
