3120072 EBC24 DE+SE+NO 20200131
4.4.1
Ein Kessel
1
2
FAN MOTOR
SUPPLY IN
OUT
L1
N
N
REG

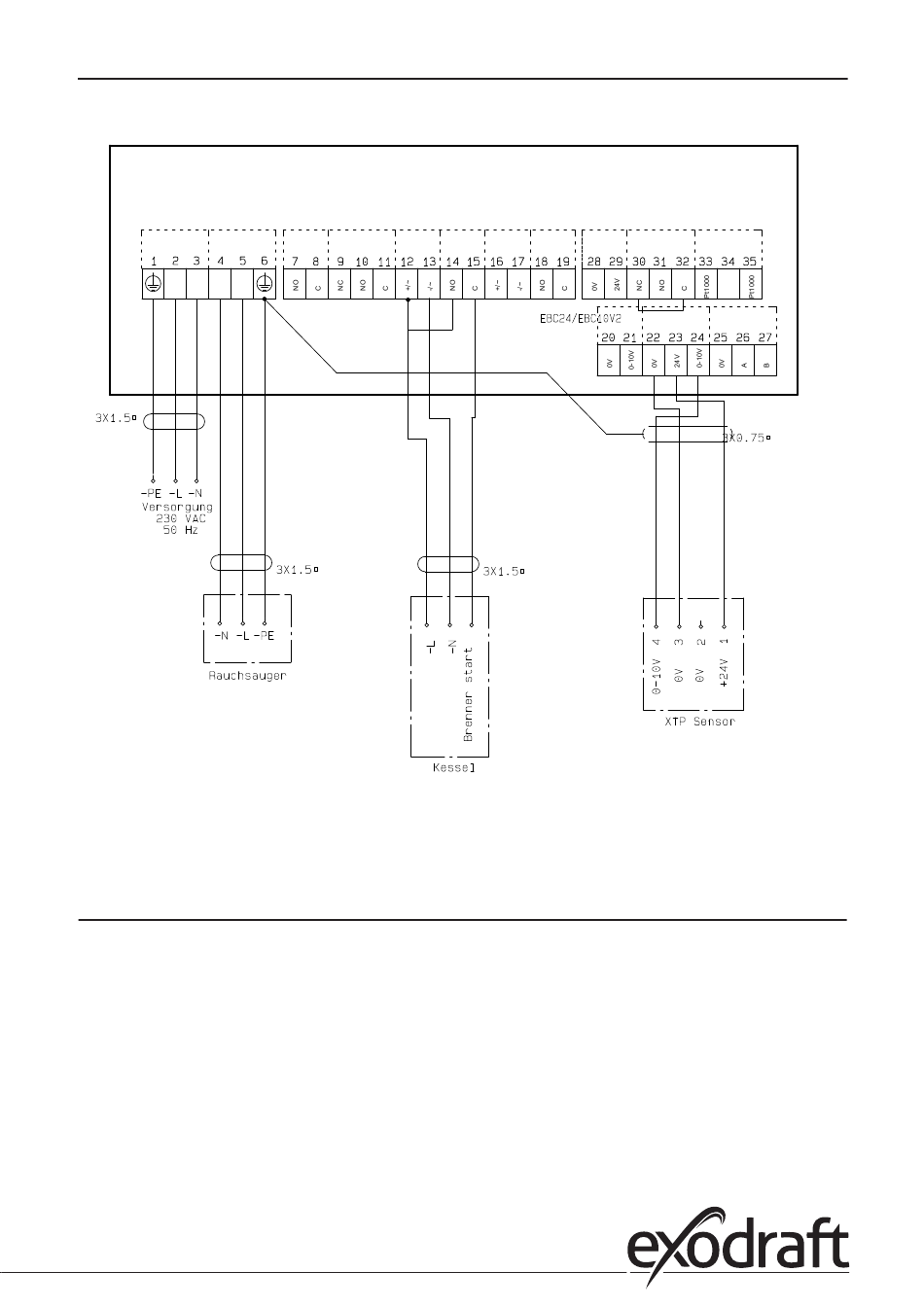

Dieses Beispiel zeigt, wie ein Spannungssignal (18-230 V AC / DC) an EBC24 angeschlossen wird,
um den Rauchsauger zu starten/zu stoppen:
•
Verbinden Sie die Versorgung mit den Klemmen 1-3.
•
Anschluss des Kessels:
• Verbinden Sie das Brennerstartsignal (L) mit Klemme 12.
• Verbinden Sie den Neutralleiter mit Klemme 13.
• Das Startsignal für den Brenner wird von Klemme 15 gesendet.
•
Klemmen 12 und 14 brücken.
•
Verbinden Sie den Schornsteinventilator mit den Klemmen 4-6.
•
Verbinden Sie den Druckumformer (XTP) mit den Klemmen 22-24 mit einem abgeschirmten Kabel und
•
verbinden Sie das Display mit Klemme 6
3
4
VFD Out
ALARM OUT
BOILER
BURNER
1 - IN
1 - OUT
5
BOILER
BURNER
24 VDC
PDS
2 - IN
2 - OUT
VFD
Pressure control • 25
6
7
Pt1000
XTP
RS485
8
