3120072 EBC24 DE+SE+NO 20200131
1
2
4.4.2
Kontinuerlig drift
FAN MOTOR
SUPPLY IN
OUT
L1
N
N
REG

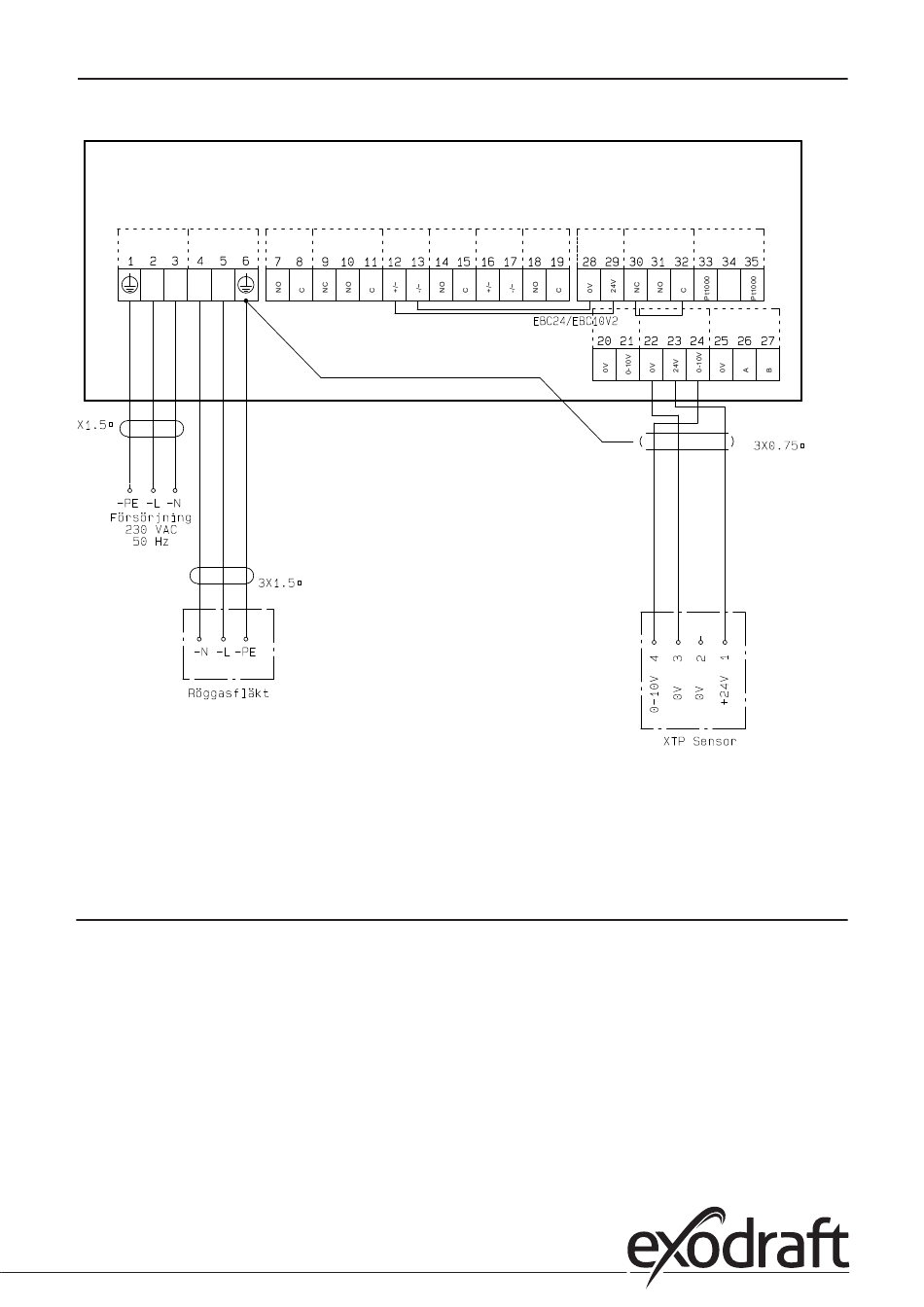

Detta exempel visar hur du ansluter en spänningssignal (24 V DC) för EBC10v2 för att starta rökgasfläkten.
•
Anslut strömförsörjningen till plintarna 1–3.
•
Koppla ihop plint 12 och 29.
•
Koppla ihop plint 13 och 28.
•
Anslut rökgasfläkten till plintarna 4–6.
•
Anslut tryckgivaren (XTP) till plintarna 22–24 med en skärmad kabel och anslut skärmningen till plint 6.
3
4
VFD Out
ALARM OUT
BOILER
BURNER
1 - IN
1 - OUT
5
BOILER
BURNER
24 VDC
PDS
2 - IN
2 - OUT
VFD
Pressure control • 55
6
7
Pt1000
XTP
RS485
