Typ 2: Unter der vorhandenen Arbeitsplatte
(Bei Einbau unter einer Arbeitsplatte)
In den meisten modernen Einbauküchen gibt es nur eine
einzige Arbeitsplatte, unter der Schränke und Elektrogeräte
angebracht sind. In diesem Fall entfernen Sie die Arbeitsplatte
des Geschirrspülers, indem Sie die Schrauben unter der
hinteren Kante der Platte (a) herausdrehen.
Achtung
Nachdem Sie die Arbeitsplatte abgenommen haben, müssen die Schrauben wieder unter
die Hinterkante der Platte geschraubt werden (b).
Auswahl des besten Standorts für die Spülmaschine
Der Einbauort des Geschirrspülers sollte in der Nähe des vorhandenen Zu- und
Ablaufschlauchs und der Steckdose liegen.

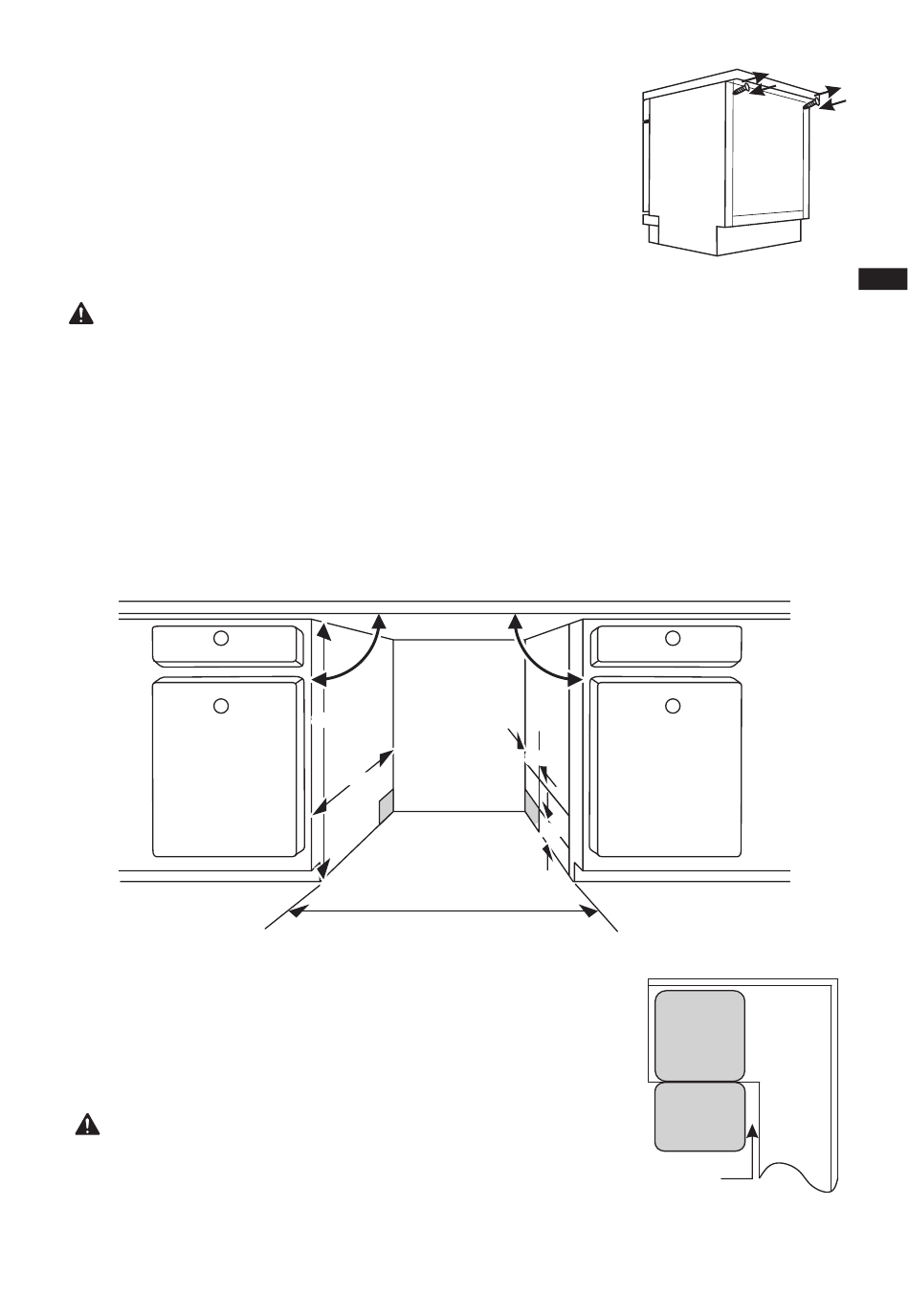

Abbildungen der Schrankabmessungen und des Installationsortes der Spülmaschine.
1. Weniger als 5 mm zwischen der Oberseite des Geschirrspülers und dem Schrank und
der Außentür, die am Schrank ausgerichtet ist.
2. Wenn der Geschirrspüler in der Ecke des Schranks
installiert ist, sollte beim Öffnen der Tür etwas Platz
vorhanden sein.
Je nachdem, wo sich Ihre Steckdose befindet,
müssen Sie möglicherweise ein Loch in die
gegenüberliegende Schrankseite schneiden.
90 °
Anschluss
von Strom-,
Abwasser- und
820mm
Wasserleitungen
580mm
Abstand zwischen
Schrankboden und
600 mm(für 60cm Modell)
450 mm(für 45cm Modell)
16
90 °
80
100
Boden
Mindestabstand
von 50 mm
a
a
b
b
Spülma-
schine
Schrank
Tür der
Spülmas-
chine
DE
