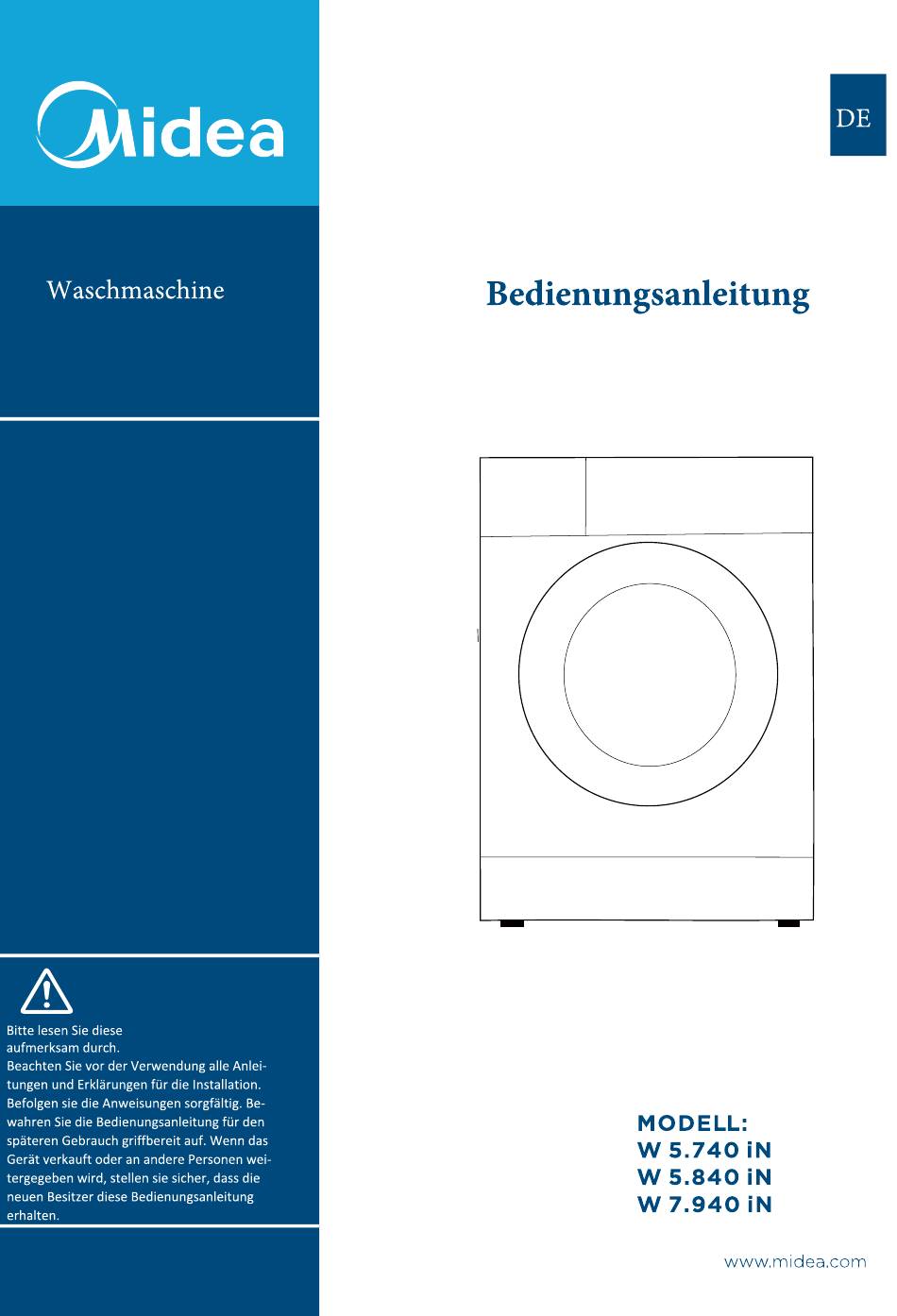

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE ■ Sicherheitshinweise ............2 INSTALLATION ■ Produktbeschreibung ............9 ■ Installation ..............10 BETRIEB ■ Schnellstart ..............13 ■ Vor jedem Waschen ............15 ■ Waschmittelfach .............. 16 ■ Bedienfeld ..............18 ■ Programme ..............19 ■ Optionen ................ 24 WARTUNG ■... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Sicherheitshinweise Bitte lesen und beachten Sie die Sicherheitshinweise in dieser Bedienungsan- leitung, um die Gefahren von Sach- und Personenschäden zu minimieren. Die Nichtbeachtung dieser Anleitung führt zum Verlust jeglicher Gewährleis- tung. Erklärung der Symbole Warnung! Diese Kombination aus Symbol und Signalwort deutet auf eine potenziell gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 4: Installationsort Und Umgebung
SICHERHEITSHINWEISE • Das Gerät kann von Erwachsenen und Kindern ab 8 Jahren betrieben wer- den, sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung, wenn eine angemessene Aufsicht vorhanden ist oder eine ausführliche Anleitung zur Benutzung des Geräts erteilt wurde, damit es in einer sicheren Weise betrieben werden kann. - Seite 5 SICHERHEITSHINWEISE • Betreiben Sie das Gerät nicht in Räumen mit Temperaturen unter 5°C. Dies kann Frostschäden verursachen. Sollte es unvermeidlich sein, müssen Sie das Wasser nach jedem Waschen vollständig entleeren (siehe Wartung - Rei- nigen des Flusensiebs, S. 27). • Verwenden Sie niemals brennbare Sprays oder explosive Substanzen in un- mittelbarer Nähe des Geräts.
- Seite 6 SICHERHEITSHINWEISE • Wasser- und Elektroanschluss müssen durch qualifizierte Fachkräfte herge- stellt wurden, nach den Herstellerangaben und den regionalen Sicherheitsbe- stimmungen. Warnung! • Verwenden Sie keine Mehrfachstecker oder Verlängerungskabel. • Das Gerät darf an keine externe Schaltvorrichtung (wie z.B. eine Zeitschaltuhr) oder an einen Stromkreis angeschlossen sein, der regelmäßig ein- und ausgeschaltet wird.
-
Seite 7: Betrieb Und Wartung
SICHERHEITSHINWEISE BETRIEB UND WARTUNG • Verwenden Sie niemals entflammbare, explosive oder giftige Lösungsmittel im Gerät. Setzen Sie niemals Benzin oder Alkohol etc. als Reinigungsmittel ein. Wählen Sie nur Waschmittel, die für die Maschinenwäsche geeignet sind. • Stellen Sie sicher, dass alle Taschen der Kleidungsstücke entleert sind. Scharfkantige und harte Gegenstände, wie Münzen, Broschen, Nägel, Schrauben oder Steine etc., können die Maschine schwer beschädigen. -
Seite 8: Transport
SICHERHEITSHINWEISE • Ziehen Sie nach jedem Gebrauch und vor dem Reinigen des Geräts immer den Netzstecker und schließen Sie den Wasserhahn. • Gießen Sie zum Reinigen niemals Wasser über das Gerät. Gefahr von Strom- schlägen! • Reparaturarbeiten müssen vom Hersteller, der Servicevertretung oder von ei- ner entsprechend qualifizierten Fachkraft ausgeführt werden, um Gefährdun- gen zu vermeiden. - Seite 9 SICHERHEITSHINWEISE Verpackung/Altgeräte Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht über den normalen Hausmüll entsorgt werden darf. Führen Sie das Gerät einer kontrollierten Altstoffentsorgung zu, um eine Schädigung der Umwelt oder der menschlichen Ge- sundheit zu verhindern und um eine nachhaltige Wiederverwen- dung der Materialressourcen zu fördern.
-
Seite 10: Produktbeschreibung
INSTALLATION Produktbeschreibung Obere Abdeckung Zulaufschlauch Bedienfeld Netzkabel Waschmittelfach Trommel Tür Serviceklappe Ablaufschlauch Hinweis! • Die Produktabbildung dient nur zur Illustration, bitte richten Sie sich als Referenz nach dem realen Produkt. Zubehör 4 x Transport 1 x Bedienungs- 1 x Zulaufschlauch anleitung Abdeckkappen für Kaltwasser... - Seite 11 INSTALLATION Installation Aufstellbereich Warnung! • Ein stabiler Stand ist wichtig, damit die Maschine nicht wandert! Stellen Sie sicher, dass das Gerät waagerecht ausgerichtet und stabil steht. • Vergewissern Sie sich, dass die Maschine nicht auf dem Netzka- bel zu stehen kommt. W >...
-
Seite 12: Anschluss Des Wasserzulaufschlauchs
INSTALLATION Entfernen der Transportschrauben. Warnung! • Entfernen Sie unbedingt die Transportschrauben an der Rückseite des Geräts, bevor Sie es benutzen. Verschließen Sie die Öffnun- Entfernen Sie die Schrauben einschließ- Lösen Sie die 4 Transport- gen mit den Abdeckkappen. schrauben mit einem lich der Gummiteile und bewahren Sie sie für einen späteren Gebrauch auf. - Seite 13 INSTALLATION Abwasserschlauch Warnung! • Knicken Sie den Abwasserschlauch nicht. • Verlegen Sie den Ablaufschlauch korrekt. Andernfalls kann es zu Wasserschäden kommen. • Der Ablaufschlauch darf höchstens 100cm bzw. muss mindestens 60cm vom Boden entfernt sein. Sonst kann es zu Funktionsstörungen kommen. Es gibt zwei Arten, das Ende des Abwasserschlauchs zu verlegen.
-
Seite 14: Betrieb
BETRIEB Schnellstart Vorsicht! • Bevor Sie waschen, achten Sie auf eine korrekte Installation der Waschmaschine. • Ihr Gerät wurde werkseitig gründlich überprüft. Um eventuelle Wasserreste und Gerü- che zu entfernen, sollte Ihr Gerät vor der ersten Inbetriebnahme gereinigt werden. Lassen Sie dazu das Baumwollprogramm bei 90°C ohne Wäsche und Waschmittel durchlaufen. -
Seite 15: Vor Dem Waschen
BETRIEB 1. Vor dem Waschen Erdungs- Haupt- kontakte wäsche Weichspüler Vorwäsche Türe schlie- Wasserhahn Waschmittel Einstecken Beladen ßen aufdrehen einfüllen Hinweis! • In das Fach I muss nur dann Waschmittel zugegeben werden, wenn die Vorwaschfunktion ge- wählt wird. 2. Waschen Programm wählen Wählen Sie die Drücken Sie auf Einschalten... -
Seite 16: Vor Jedem Waschen
BETRIEB Vor jedem Waschen • Die Umgebungstemperatur muss zwischen 0 und 40 °C liegen. Bei einem Betrieb unter 0°C können Einlaufventil, Abwasserpumpe und Schläuche beschädigt werden. Wurde die Ma- schine Frosttemperaturen ausgesetzt, muss entstandenes Eis im Zu- und Ablaufsystem der Maschine vollständig aufgetaut sein, bevor sie in Betrieb genommen wird. •... - Seite 17 BETRIEB Waschmi Vorwäsche Hauptwäsche Weichspüler Entriegelung zum Herausneh- men des Waschmi elfachs Vorsicht! • In das Fach I muss nur dann Waschmi el zugegeben werden, wenn die Vorwasch- funk on gewählt wird. Programm Programm 20°C Programm Programm 60 Min. W&T Wolle Waschen &...
-
Seite 18: Waschmittelempfehlung
BETRIEB Waschmittelempfehlung Wasch- Empfohlenes Waschmittel Waschprogramme temp. Art der Textilien Baumwolle, ECO 40-60, Intensiv, Vollwaschmittel mit Bleichmitteln Mischwäsche, Waschen & Weißwäsche aus kochfester 40/60/90 und optischen Aufhellern Trocknen, Allergy Care, Steam Baumwolle oder Leinen Care ECO 40-60, Mischwäsche, Farbwaschmittel ohne Bleichmittel Buntwäsche aus Baumwolle Schnellwäsche 15‘, Synthetik, 20/30/40... -
Seite 19: Bedienfeld
BETRIEB Bedienfeld 1400 1200 Start/Pause Ein/Aus Schaltet das Gerät ein oder aus. Startet oder pausiert das Programm. Programme Op on Hier können Sie zusätzliche Funk onen wählen Je nach Wäschetyp auswählen. und leuchtet auf, wenn diese ausgewählt werden. Anzeige Die Anzeige informiert über Einstellungen, die geschätzte verbleibende Zeit, Op onen und Statusmel- dungen. - Seite 20 Kurzwäsche 45 Dieses Programm eignet sich zum Waschen nicht sehr schmutziger Kleidung, spart mehr Energie und Waschen. Spulen & Schleudern Extra Spulgang mit Schleudern nur Schleudern Sportwäsche Wäsche von Sportkleidung. Jeans Speziell fur Jeans.
- Seite 21 BETRIEB Programme W 5.740 iN Programm 20 °C 1:01 0.100 65% / 1000 Baumwolle 3:44 1.392 53% / 1400 Intensiv 3:48 1.000 70% / 800 Mischwäsche 1:20 0.710 70% / 800 Schnellwäsche 15' 2.0 0:15 0.030 Cold 75% / 800 0.775...
- Seite 22 BETRIEB Programme W 5.840 iN Programm 20 °C 1:01 0.15 65% / 1000 3:44 1.498 53% / 1400 Baumwolle 3:48 1.100 70% / 800 Intensiv 1:20 0.75 70% / 800 Mischwäsche 0:15 0.030 Cold 75% / 800 Schnellwäsche 15' 0.857 53%/1400 0.504 53%/1400...
- Seite 23 BETRIEB Programme W 7.940 iN Programm 20 °C 1:01 65% / 1000 3:44 1.603 53% / 1400 Baumwolle 3:48 1.205 70% / 800 Intensiv 1:20 70% / 800 Mischwäsche 0:15 0.030 Cold 75% / 800 Schnellwäsche 15' 0.935 53%/1400 0.63 53%/1400 ECO 40-60 0.22...
- Seite 24 BETRIEB 1) Höchste Temperatur, die im Waschprogramm mindestens 5 Minuten lang erreicht wird. 2) Res euch gkeit in Prozent Wassergehalt nach dem Programm und Schleudergeschwindig- keit. 3) Mit dem Programm ECO 40-60 kann normal verschmutzte Baumwollwäsche, die bei 40°C o- der bei 60°C waschbar ist, zusammen im gleichen Waschgang gewaschen werden.
- Seite 25 kalt kalt kalt kalt kalt kalt kalt kalt kalt kalt Baumwolle...
- Seite 26 BETRIEB Verzögerter Programmstart Startzeit- vorwahl 1. Wählen Sie ein Programm. 2. Drücken Sie die Startzeitvorwahl und wählen Sie die Verzögerungszeit 0-24h. 3. Drücken Sie auf [Start/Pause], um den verzögerten Programmbeginn zu starten Startzeit- vorwahl Start Programm wählen Zeit einstellen Um die Verzögerungsfunk n abzubrechen, drücken Sie vor dem Programmstart die Taste „Startzeitvorwahl“, bis das Display 0 h anzeigt.
- Seite 27 BETRIEB...
- Seite 28 BETRIEB...
-
Seite 29: Wartung
WARTUNG Reinigung und Pflege Warnung! • Ziehen Sie vor dem Reinigen des Geräts immer den Netzstecker und schließen Sie den Wasser- hahn. Reinigen des Gehäuses Die rich ge Pflege kann die Lebensdauer der Waschmaschine verlän- gern. Die Oberfläche kann mit verdünnten, nicht scheuernden Reini- gungsmi eln gereinigt werden. -
Seite 30: Reinigen Des Einlassfilters
WARTUNG Reinigen des Einlassfilters Hinweis! • Ein abnehmender Wasserzufluss ist ein Zeichen dafür, dass der Filter gereinigt werden muss. 1. Schließen Sie den Wasserhahn und schrauben Sie den Wasserzulaufschlauch vom Wasser- hahn ab. 2. Reinigen Sie den Filter mit einer Bürste. 3. -
Seite 31: Reinigen Des Flusensiebs
WARTUNG Reinigen des Flusensiebs Warnung! • Vergewissern Sie sich, dass die Maschine das Waschprogramm beendet hat und entleert ist. Schalten Sie sie das Gerät aus und ziehen Sie den Netzstecker. • Seien Sie vorsich g, das Wasser kann heiß sein. Lassen Sie das Wasser abkühlen. Verbrühungsge- fahr! •... -
Seite 32: Fehlerbehebung
WARTUNG Fehlerbehebung Wenn es mit dem Gerät ein Problem gibt, versuchen Sie es anhand der folgenden Tabelle zu lösen. Wenn das Problem weiterhin besteht, wenden Sie sich bi e an den Kundendienst. Beschreibung Mögliche Ursache Lösung Das Gerät startet Die Tür ist nicht rich g geschlos- Schließen Sie die Tür ordnungsge- nicht. -
Seite 33: Technische Daten
Technische Daten Stromversorgung 220-240V~, 50Hz Max. Strom Standard Wasserdruck 0,05MPa-1 MPa Modell Nennleistung Ne ogewicht Fassungsvermögen Abmessungen (BxTxH mm) Waschen / Trocknen W 5.740 iN 61kg 2000W 7.0kg 595*495*850 W 5.840 iN 8.0kg 68kg 595*565*850 2000W W 7.940 iN 9.0kg 595*565*850... - Seite 34 WARTUNG Name oder Handelsmarke des Lieferanten: des Lieferanten ( b ): Modellkennung: W 5.740 iN Allgemeine Produktparameter: Parameter Parameter Wert Wert Höhe Nennkapazität (a) (kg) Abmessungen in cm Breite Tiefe Energieeffizienzklasse (a) EEIW (a) 59.9 Spülwirkung (g/kg) (a) Wascheffizienzindex (a)
- Seite 35 WARTUNG Name oder Handelsmarke des Lieferanten: des Lieferanten ( b ): Modellkennung: W 5.840 iN Allgemeine Produktparameter: Parameter Parameter Wert Wert Höhe Nennkapazität (a) (kg) Abmessungen in cm Breite Tiefe Energieeffizienzklasse (a) EEIW (a) 60.0 Spülwirkung (g/kg) (a) Wascheffizienzindex (a) Energieverbrauch in kWh pro Wasserverbrauch in Litern pro Betriebszyklus im Programm...
- Seite 36 WARTUNG Name oder Handelsmarke des Lieferanten: des Lieferanten ( b ): Modellkennung: W 7.940 iN Allgemeine Produktparameter: Parameter Parameter Wert Wert Höhe Nennkapazität (a) (kg) Abmessungen in cm Breite Tiefe Energieeffizienzklasse (a) EEIW (a) 59.9 Spülwirkung (g/kg) (a) Wascheffizienzindex (a) Energieverbrauch in kWh pro Wasserverbrauch in Litern pro Betriebszyklus im Programm...
-
Seite 37: Produktdatenblätter
Wartung Der tatsächliche Energieverbrauch hängt von der Verwendung der Maschine ab. Der tatsächliche Wasserverbrauch hängt von der Verwendung der Maschine und vom Härtegrad des Wassers ab. Produktdatenblätter delegierte Verordnung (EU) 2019/2014 Das Produktdatenblatt für Ihr Gerät finden Sie online. Gehen Sie auf https://eprel.ec.europe.eu und geben Sie die Modellbezeichnung Ihres Geräts ein, um das Datenblatt herunterzuladen. - Seite 38 MIDEA EUROPE GmbH Tel.: 06196 - 90200 Fax: 06196 - 90 20 120 Ludwig- Erhard-Straße 14 E-Mail: info-meg@midea.com service-meg@midea.com 65760 Eschborn, Germany Homepage: www.midea-home.com www.mideagermany.de...
