1
2
1
)
4
3
5
6

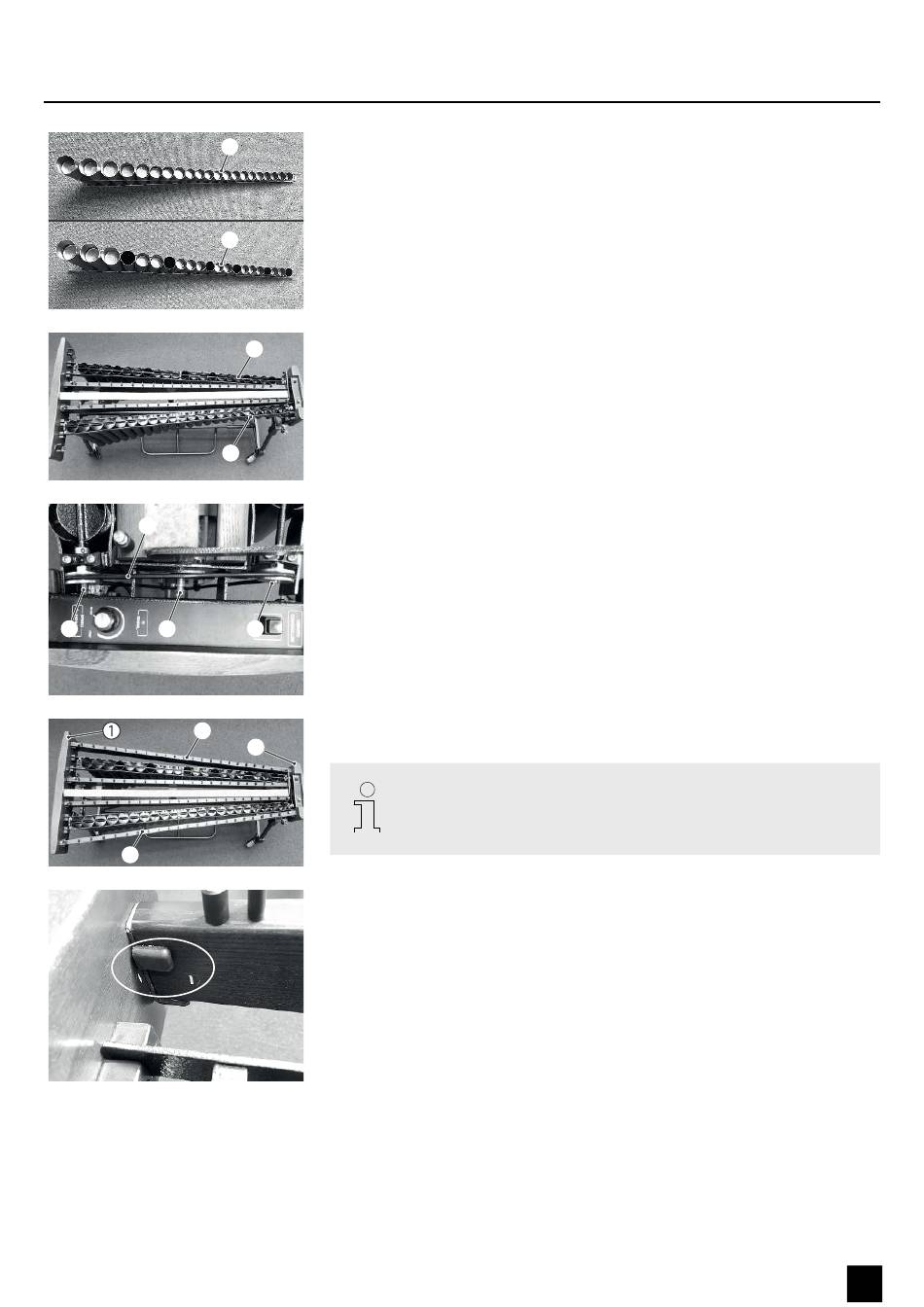

Hängen Sie den Ganzton-Resonator (16, geschlossene Röhren) wie abgebildet zwi‐
schen die Aufnahmen „3" und „4" der Oberteile (1, 3).
Hängen Sie den Halbton-Resonator (17, offene Röhren) wie abgebildet zwischen die
Aufnahmen „1" und „2" der Oberteile (1, 3).
2
Spannen Sie den Antriebsriemen (8) wie abgebildet um die Motor-Antriebswelle (18)
und die beiden Resonator-Antriebswellen (19).
4
Setzen Sie Holm 1 (20) und Holm 4 (21) in die vorgesehenen Aufnahmen an den
Oberteilen (1, 3).
$
Achten Sie beim Einsetzen darauf, dass die auf den Holmen und Aufnahmen
der Oberteile angebrachten Ziffern übereinstimmen.
Aufbau
THV 3.0
9
Vibraphon
