Aufbau

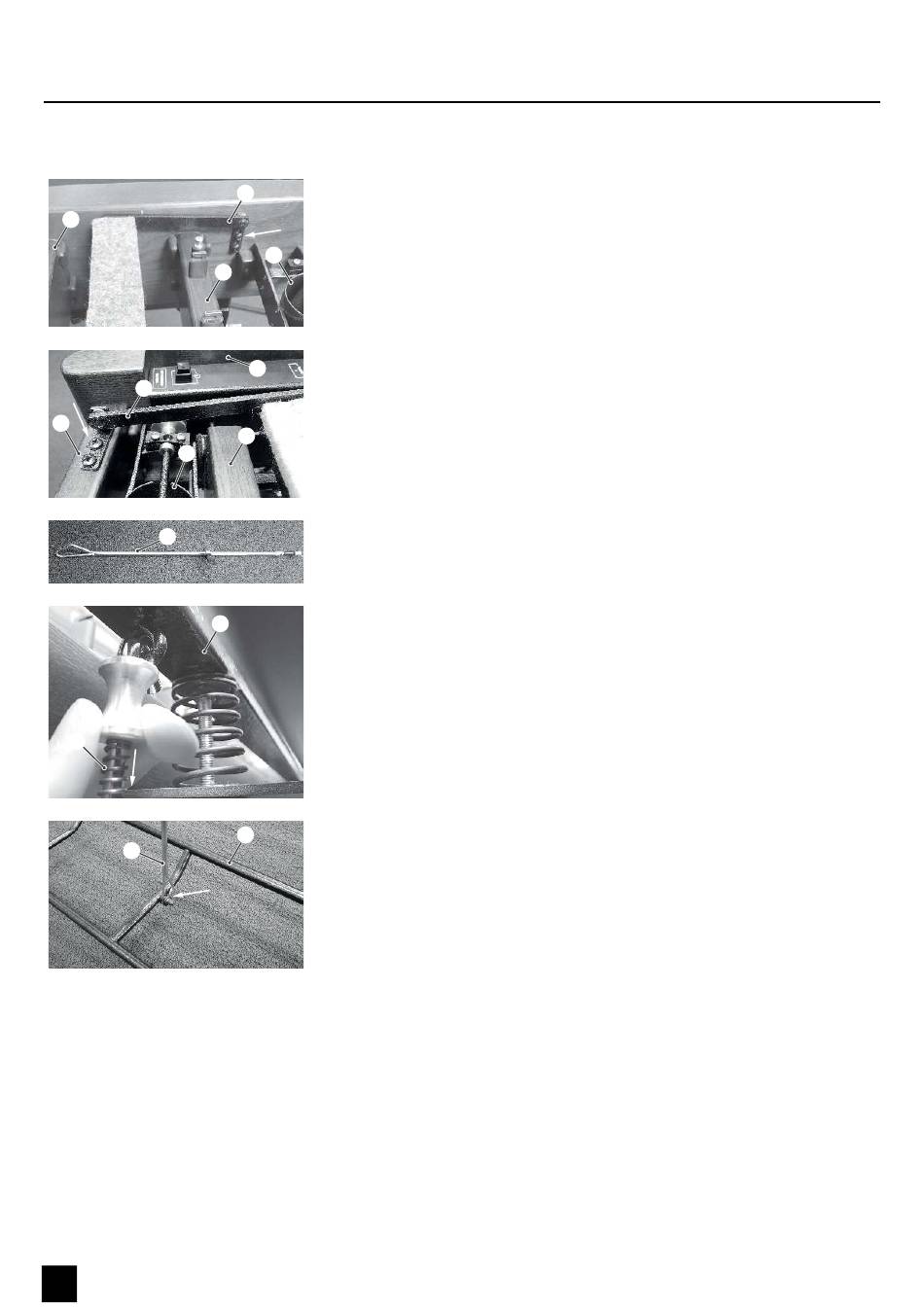

3.4 Dämpfer montieren
/
.
7
5
2
8
0
8
8
THV 3.0
10
Vibraphon
Drücken Sie die Verbindungsarme des Dämpferbalkens (22) leicht zusammen und
7
bringen Sie diese an den vorgesehenen Aufnahmen an den Oberteilen (1, 3) an.
Die Aufnahmen befinden sich zwischen Holm 1 (20) und Holm 2 (13) am breiten
Oberteil (1) und auf Holm 1 (20) auf der Seite des schmalen Oberteils (3).
2
$
.
Hängen Sie die Pedal-Zugstange (23) an der Öse auf der Unterseite des Dämpferbal‐
kens (15) ein. Arretieren Sie die Pedal-Zugstange mit Hilfe der Doppelglocke.
Hängen Sie die Pedal-Zugstange (23) wie abgebildet in der Aufnahme an der Pedal‐
(
stange (7) ein.
