3

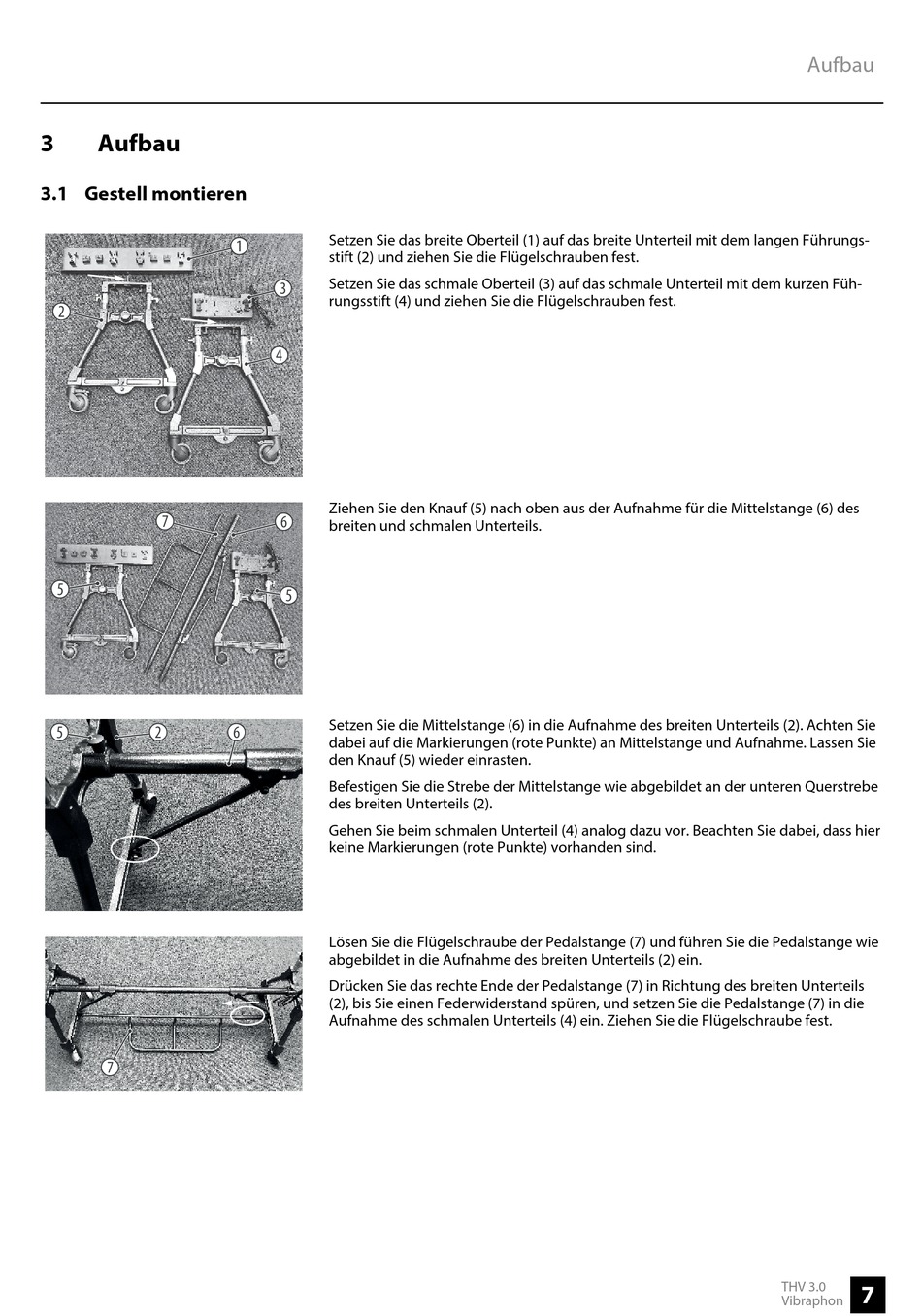

Aufbau
3.1 Gestell montieren
#
(
&
&
#
(
Setzen Sie das breite Oberteil (1) auf das breite Unterteil mit dem langen Führungs‐
ö
stift (2) und ziehen Sie die Flügelschrauben fest.
Setzen Sie das schmale Oberteil (3) auf das schmale Unterteil mit dem kurzen Füh‐
$
rungsstift (4) und ziehen Sie die Flügelschrauben fest.
%
Ziehen Sie den Knauf (5) nach oben aus der Aufnahme für die Mittelstange (6) des
'
breiten und schmalen Unterteils.
&
Setzen Sie die Mittelstange (6) in die Aufnahme des breiten Unterteils (2). Achten Sie
'
dabei auf die Markierungen (rote Punkte) an Mittelstange und Aufnahme. Lassen Sie
den Knauf (5) wieder einrasten.
Befestigen Sie die Strebe der Mittelstange wie abgebildet an der unteren Querstrebe
des breiten Unterteils (2).
Gehen Sie beim schmalen Unterteil (4) analog dazu vor. Beachten Sie dabei, dass hier
keine Markierungen (rote Punkte) vorhanden sind.
Lösen Sie die Flügelschraube der Pedalstange (7) und führen Sie die Pedalstange wie
abgebildet in die Aufnahme des breiten Unterteils (2) ein.
Drücken Sie das rechte Ende der Pedalstange (7) in Richtung des breiten Unterteils
(2), bis Sie einen Federwiderstand spüren, und setzen Sie die Pedalstange (7) in die
Aufnahme des schmalen Unterteils (4) ein. Ziehen Sie die Flügelschraube fest.
Aufbau
THV 3.0
7
Vibraphon
