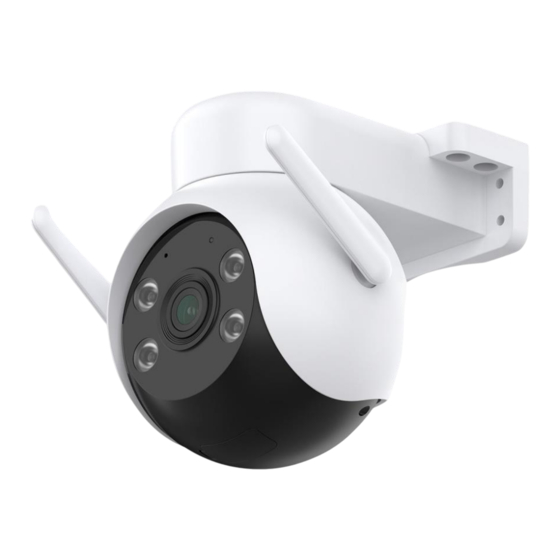

Pan-Tilt-IP-Überwachungskamera
IPC-360
mit 2K-Auflösung, Nachtsicht, WLAN und App
Bedienungsanleitung
ZX-5561-675

Werbung

loading

Inhaltszusammenfassung für 7links IPC-360

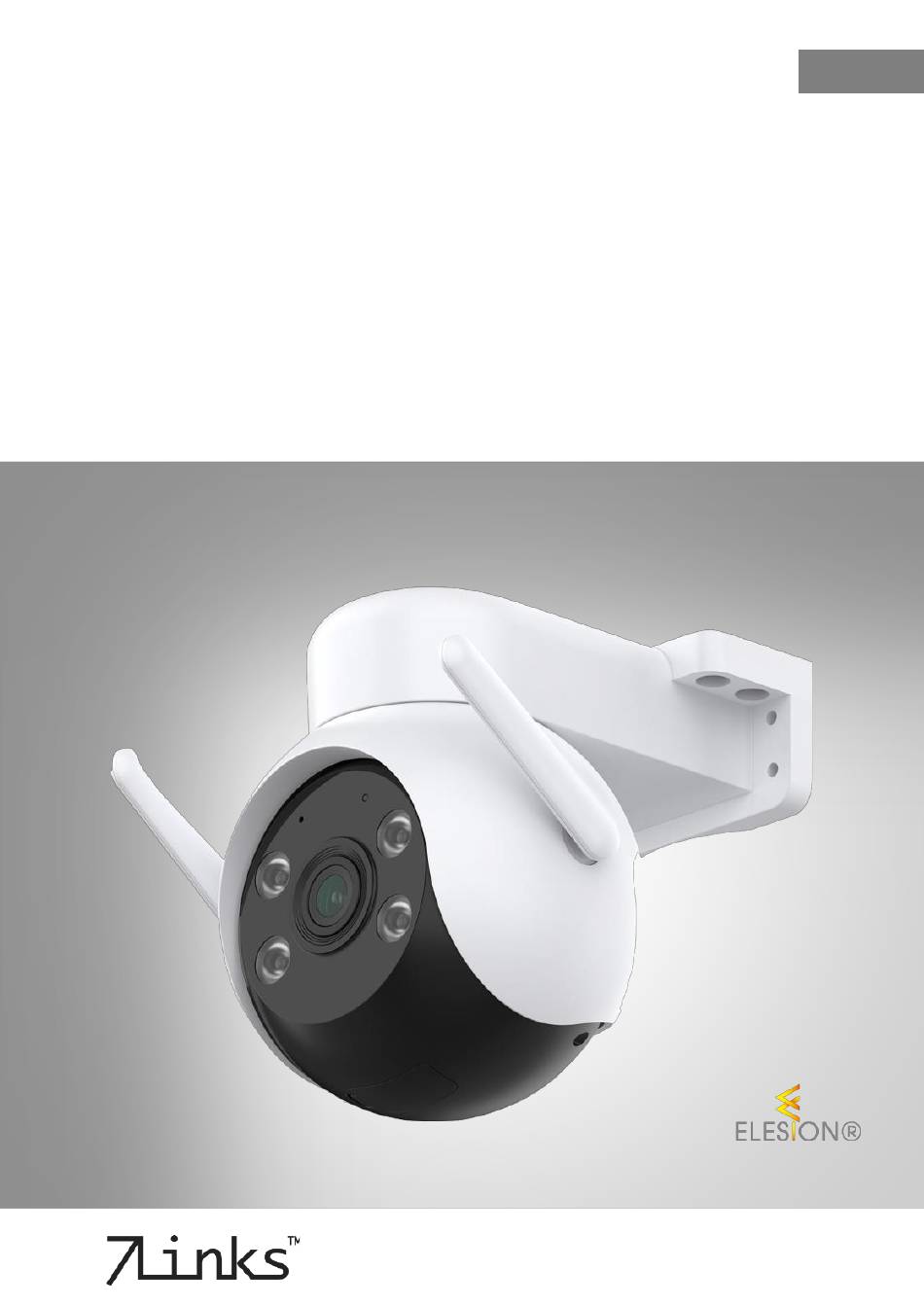

  • Seite 1 Pan-Tilt-IP-Überwachungskamera IPC-360 mit 2K-Auflösung, Nachtsicht, WLAN und App Bedienungsanleitung ZX-5561-675...
  • Seite 2 App installieren ........................ 10 Überwachungskamera mit App verbinden ..............10 Steuerseite der Überwachungskamera ................12 Kamera-Schnellaktionen ....................13 Steuerelemente ....................... 13 Erweiterte Bedienelemente ..................... 13 Geräte-Einstellungen....................... 14 Datenschutz ........................15 Technische Daten ......................15 Kamera ..........................15 Netzteil ..........................16 7Links – www.7links.me...
  • Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.7links.me Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. 7Links – www.7links.me...
  • Seite 4 Überwachungskamera und Ihrem Mobilgerät herstellen kann. Ihre Überwachungskamera ist kompatibel zu den Apps ELESION sowie Tuya Smart und Smart Life. Wir empfehlen für die Steuerung die kostenlose App ELESION. ELESION: Scannen Sie einfach den QR-Code, um eine Übersicht weiterer ELESION-Produkte aufzurufen. 7Links – www.7links.me...
  • Seite 5 Hitzequellen oder scharfen Kanten in Berührung kommt. Es darf außerdem nicht zur Stolperfalle werden. • Ziehen Sie nach jedem Gebrauch oder bei Störungen während des Betriebs den Netzstecker des Geräts. • Technische Änderungen und Irrtümer vorbehalten. 7Links – www.7links.me...
  • Seite 6 Bei Überwachungskameras mit Blick auf den Straßenverkehr empfiehlt es sich, den Standort der Kameras und den Bildausschnitt so zu konfigurieren, dass durch die Aufnahmen die Verkehrsteilnehmer nicht über die Autonummer bestimmbar sind. Auch Fahrzeugaufschriften können zu einer Bestimmbarkeit der Verkehrsteilnehmer führen. 7Links – www.7links.me...
  • Seite 7 Funkanlagen-Richtlinie 2014/53/EU, der Ökodesignrichtlinie 2009/125/EG, der RoHS- Richtlinie 2011/65/EU + (EU)2015/863 und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-5561 ein. 7Links – www.7links.me...
  • Seite 8 Produktdetails WLAN-Antennen Speicherkartenfach / Reset-Taste Mikrofon Lautsprecher (Rückseite) IR-Nachtsicht-LEDs Stromanschluss Kamera-Objektiv Halterung Status-LED 7Links – www.7links.me...
  • Seite 9 USB-Netzteil an und stecken Sie das in eine geeignete Steckdose ein. Die Kamera startet und kalibriert sich selbstständig. Hierfür dreht der Kamerakopf zu jeder Seite und richtet sich dann mittig aus. Vor dem ersten Koppeln mit der App blinkt die Status-LED rot und nach dem Koppeln blau. 7Links – www.7links.me...
  • Seite 10 5-GHz-WLAN erkennen Sie meist daran, dass ein „5G“ an den Netzwerknamen angehängt ist. 1. Verbinden Sie Ihr Mobilgerät mit dem 2,4-GHz-Netzwerk, in das Ihre Überwachungs- kamera eingebunden werden soll. 2. Öffnen Sie die App ELESION und melden Sie sich an. 7Links – www.7links.me...
  • Seite 11 Überwachungskamera und geben Sie den gewünschten Gerätenamen ein. So ist sie später eindeutig zuordenbar. Tippen Sie dann im Eingabefenster auf Fertig. 12. Tippen Sie unten auf Fertig. Die Kamera wird Ihrer Geräteliste hinzugefügt. Sie gelangen zur Steuerseite des Geräts. 7Links – www.7links.me...
  • Seite 12 Beschreibung der App in dieser Bedienungsanleitung nicht mehr der aktuellen App-Version entspricht. Tippen Sie in der Geräteliste (Mein-Zuhause-Tab) auf Ihre Überwachungskamera. Die Steuerseite wird aufgerufen. Zurück Steuerelemente Gerätename Erweiterte Bedienelemente Eingestellte Auflösung Geräte-Einstellungen Kamerabild Vollbild-Vergrößerung Kamera-Schnellaktionen Kameramikrofon aktivieren / deaktivieren 7Links – www.7links.me...
  • Seite 13 • Standorte: zum Speichern von Kameraposition(en) für späteren Schnellzugriff und Patrouille-Funktion • Cloud: direkter Zugriff auf die in der Cloud (kostenpflichtig) gespeicherten Aufnahmen • Smart: direkter Zugriff von Ihnen vorgegebene automatische Funktionen • Eigenschaften: zum Anzeigen der Steuerelemente-Leiste 7Links – www.7links.me...
  • Seite 14 Option für automatisches Update Das Gerät entfernen Kamera aus der App löschen * Die Buchung des Cloud-Services erfordert eine Registrierung beim Betreiber des Dienstes. Die Erhebung, Verarbeitung und Speicherung der hierzu erforderlichen Daten erfolgt allein im Verantwortungsbereich des Anbieters. 7Links – www.7links.me...
  • Seite 15 Standard 802.11b/g/n Band 2,4 GHz WLAN 2.400 – 2.483,5 MHz Funkfrequenz Sendeleistung max. 19 dBm Schutzklasse III (Schutz durch Kleinspannung) Schutzklasse Bildzeichen Schutzart IP65 Maße (Ø x H) 119 x 117 x 111 mm Gewicht 295 g 7Links – www.7links.me...
  • Seite 16 5,0 Volt DC Ausgangsstrom 2,0 A Leistungsaufnahme 10,0 Watt II (Schutz durch doppelte oder verstärkte Schutzklasse Isolierung) Schutzklasse Bildzeichen Durchschnittliche Effizienz im Betrieb 79,46 % Effizienz bei geringer Last (10%) 79,69 % Leistungsaufnahme bei Nulllast 0,06 Watt 7Links – www.7links.me...
  • Seite 17 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 09.07.2024 – GW//MF 7Links – www.7links.me...
  • Seite 18 IPC-360 Caméra IP Pan-Tilt 2K connectée Mode d'emploi ZX-5561-675...
  • Seite 19 Actions rapides de la caméra ..................11 Élément de commande ....................11 Éléments de commandes avancés ................. 11 Réglages de l'appareil ....................12 Protection des données ....................13 Caractéristiques techniques ................... 14 Caméra ........................... 14 Chargeur secteur ......................15 7Links – www.7links.fr...
  • Seite 20 Le produit est compatible avec les applications ELESION, Tuya Smart et Smart Life. Nous recommandons l'application gratuite ELESION. ELESION : Scannez le code QR pour accéder à une vue d'ensemble des autres produits ELESION. 7Links – www.7links.fr...
  • Seite 21  Avant chaque utilisation, vérifiez que le produit n'est pas endommagé. Ne l'utilisez pas s'il est endommagé.  N'utilisez pas le produit après un dysfonctionnement, par exemple s'il est tombé dans l'eau ou s'il a été endommagé. 7Links – www.7links.fr...
  • Seite 22 Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. 7Links – www.7links.fr...
  • Seite 23 à disposition sur le marché d'équipements radioélectriques. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. 7Links – www.7links.fr...
  • Seite 24 Insérez ensuite une carte MicroSD dans le compartiment pour carte mémoire de la caméra, le coin arrondi en premier et les points de contact dorés orientés vers l'objectif de la caméra. Enfoncez ensuite la carte MicroSD dans la fente en exerçant une légère 7Links – www.7links.fr...
  • Seite 25 2. Ouvrez l'application et connectez-vous. 3. Dans l'onglet Ma maison, appuyez sur le symbole Plus en haut à droite puis sur Ajouter un appareil. 4. Appuyez sur la catégorie Caméras dans la barre de gauche. 7Links – www.7links.fr...
  • Seite 26 De cette manière, le produit sera facile à identifier par la suite. Appuyez sur Terminé dans la fenêtre de saisie. 12. Appuyez en bas sur Terminé. Le produit est ajouté à votre liste d'appareils. Vous accédez à la page de contrôle de l'appareil. 7Links – www.7links.fr...
  • Seite 27 Dans la liste des appareils, appuyez sur votre caméra. La page de commandes est affichée. Retour Élément de commande Nom de l'appareil Éléments de commandes en plus Résolution réglée Réglages de l'appareil Image de la caméra Agrandissement plein écran Actions rapides de la caméra Activer / Désactiver le microphone 7Links – www.7links.fr...
  • Seite 28  Localisation : pour enregistrer la ou les positions de la caméra pour un accès ultérieur et fonction de patrouille  Cloud : accès direct aux enregistrements stockés dans le cloud (payant)  Smart : accès direct aux fonctions automatiques que vous avez prédéfinies  Propriétés : pour afficher la barre des contrôles 7Links – www.7links.fr...
  • Seite 29 Supprimer la caméra de l'application * La réservation du service cloud nécessite une inscription auprès de l'opérateur du service. La collecte, le traitement et l'enregistrement des données nécessaires à cet effet relèvent de la seule responsabilité du fournisseur. 7Links – www.7links.fr...
  • Seite 30  Retirez la carte mémoire de la caméra.  Réinitialisez la caméra en appuyant sur la touche de réinitialisation pendant environ 5 secondes.  Supprimez l'appareil de l'application. L'application décrit les raisons pour lesquelles certaines données personnelles ou autorisations sont requises pour l'enregistrement. 7Links – www.7links.fr...
  • Seite 31 2400 à 2483,5 MHz Puissance Max. 19 dBm d'émission Classe de protection III, protection par basse tension Symbole classe de protection Indice de protection IP65 Dimensions (Ø x H) 119 x 117 x 111 mm Poids 295 g 7Links – www.7links.fr...
  • Seite 32 II, protection par double isolation ou Classe de protection isolation renforcée Symbole classe de protection Efficacité moyenne en fonctionnement 79,46 % Efficacité pour une charge minimale (10 %) 79,69 % Puissance absorbée pour une charge nulle 0,06 W 7Links – www.7links.fr...
  • Seite 33 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV1 – 09.07.2024 – GW//MF 7Links – www.7links.fr...
