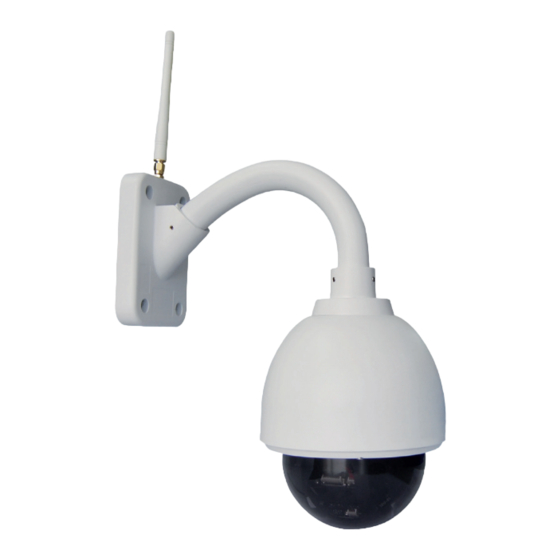

Speed-Dome
Outdoor-IP-Kamera
mit HD-Auflösung IPC-440.HD

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für 7links IPC-440.HD

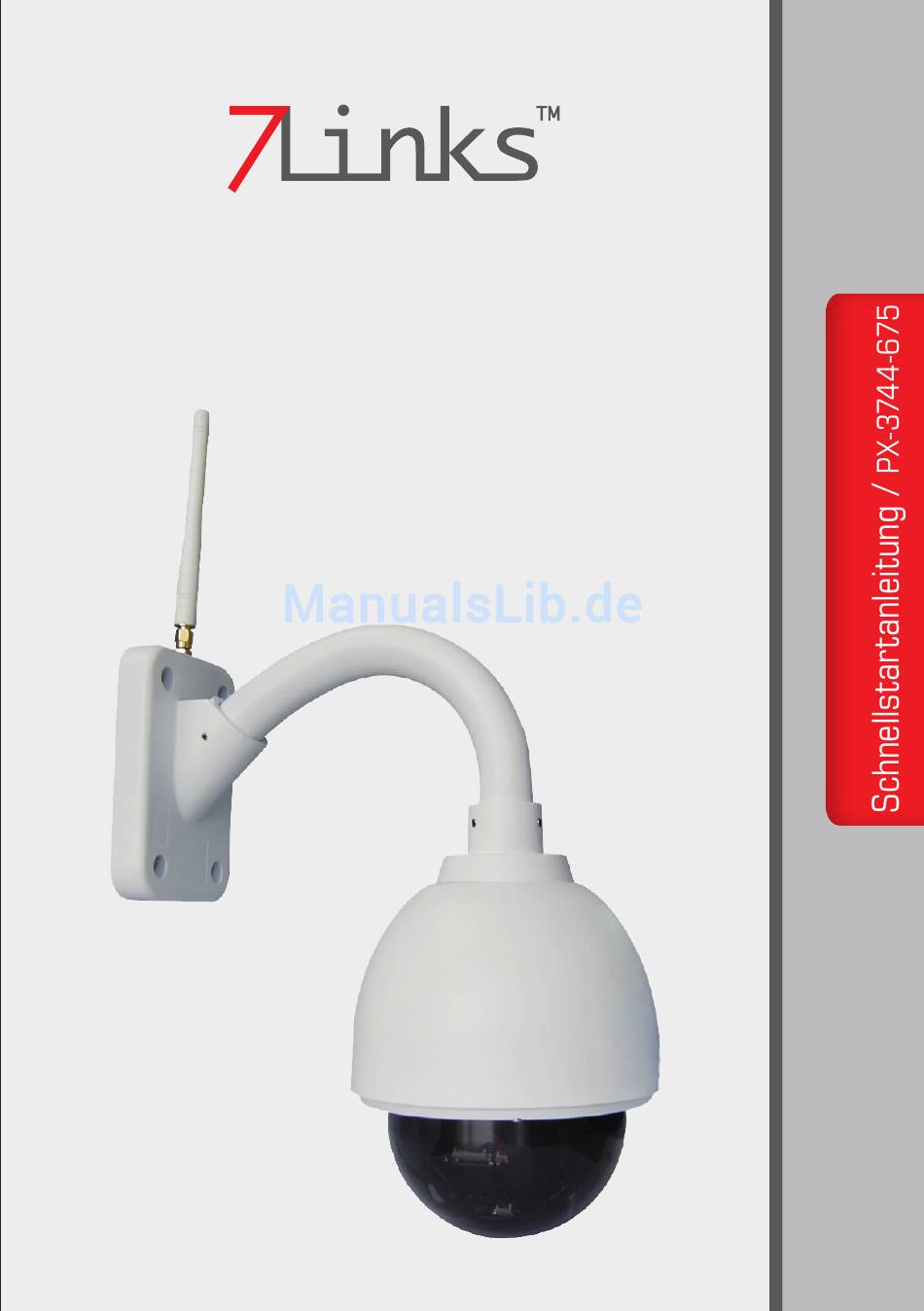

  • Seite 1 Speed-Dome Outdoor-IP-Kamera mit HD-Auflösung IPC-440.HD...
  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Ihre neue Outdoor-IP-Kamera ������������������������������������������������������������� 4 Lieferumfang ���������������������������������������������������������������������������������������������������������� 4 Technische Daten ������������������������������������������������������������������������������������������������� 5 Systemvoraussetzungen ������������������������������������������������������������������������������������ 6 Wichtige Hinweise zu Beginn ��������������������������������������������������������������� 7 Sicherheitshinweise ��������������������������������������������������������������������������������������������� 7 Wichtige Hinweise zur Entsorgung ���������������������������������������������������������������� 7 Konformitätserklärung ��������������������������������������������������������������������������������������� 7 Produktdetails ��������������������������������������������������������������������������������������� 8 Inbetriebnahme ������������������������������������������������������������������������������������ 9 Montage�������������������������������������������������������������������������������������������������������������������...
  • Seite 4: Ihre Neue Outdoor-Ip-Kamera

    IHRE NEUE OUTDOOR-IP-KAMERA Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser Outdoor-IP-Kamera, mit der Sie zuver- lässig selbst Außengebiete überwachen können� Bitte lesen Sie diese Schnellstartanleitung und die vollständigen Be- dienungsanleitungen auf der mitgelieferten CD und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie die Outdoor-IP-Kamera optimal einsetzen können�...
  • Seite 5: Technische Daten

    Technische Daten High Definition Farb-CMOS- Sensor Sensor Bildsensor Auflösung 1280 x 960 (1,3 Megapixel) Mindestbeleuchtung 0 Lux (mit IR-Beleuchtung) Linsentyp Glaslinse Brennweite f: 3,7 – 14,8 mm Linse Blende F 1,6 Blickwinkel max� 70° Bildkompression H�264 max� 30 FPS, nach unten einstell- Framerate 1,3 Megapixel (1280 x 960), 720P (1280 x 720), VGA (640 x 480),...
  • Seite 6: Systemvoraussetzungen

    Ethernet Ein 10/100Mbps RJ45-Port Drahtlos-Standard IEEE802�11b/g/n IEEE802�11b: 11Mbps (Max�) Datenrate IEEE802�11g: 54Mbps (Max�) Netzwerk IEEE802�11n: 150Mbps (Max�) Sicherheit WEP, WPA, WPA2 IP, TCP, UDP, http, HTTPS, SMTP, Netzwerkprotokoll FTP, DHCP, DDNS, UPnP, RTSP, ONVIF Benachrichtigung über Email, Bewegungsmelder Schnappschuss auf FTP- Server hochladen Andere Privatzone...
  • Seite 7: Wichtige Hinweise Zu Beginn

    WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen� Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können� • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit�...
  • Seite 8: Produktdetails

    PRODUKTDETAILS 1� Linse 2� Infrarot-LED 3� Antenne 4� Netwzerk-Port 5� Audio Eingang/Ausgang 6� Stromkabel 7� Alarm Eingang/Ausgang 8� Reset-Taste...
  • Seite 9: Inbetriebnahme

    INBETRIEBNAHME Montage 1� Befestigen Sie die Antenne so, dass sie vertikal aufrecht steht� 2� Verbinden Sie die Kamera über das Netzwerkkabel mit Ihrem Netz- werk (per Router oder Switch)� 3� Verbinden Sie das Netzteil mit der Kamera und stecken Sie es in eine Steckdose�...
  • Seite 10: Zugriff Auf Die Kamera

    ZUGRIFF AUF DIE KAMERA 1� Aktivieren Sie an Ihrem Router die DHCP-Funktion (dies ist übli- cherweise der Standard)� Öffnen Sie anschließend die IP-Kamera- Anwendung per Doppelklick� Nach kurzer Zeit wird Ihnen die IP-Adresse der Kamera n Ihrem Netzwerk angezeigt� 2� Doppelklicken Sie die Kamera�...
  • Seite 11 4� Wenn Sie sich das erste Mal einloggen, müssen Sie Benutzername und Passwort festlegen� Geben Sie den neuen Benutzernamen („New username“) und das neue Passwort („New password“) ein, bestätigen Sie das Passwort („Confirm the password“) und klicken Sie auf Ändern („Modify“)� Anschließend loggen Sie sich mit dem neuen Benutzernamen und Passwort ein�...
  • Seite 12: Drahtlosverbindung Aktivieren

    HINWEIS: Falls Sie Benutzername und Passwort vergessen haben, können Sie die Kamera auf Werkseinstellungen zurücksetzen, indem Sie die Reset-Taste an der Kamera mit Hilfe eines spitzen Gegenstandes für ca. 5 Sekunden drücken. Wenn Sie die Kamera in ein Drahtlosnetzwerk oder an das Internet anschließen wollen, fahren Sie mit den nächsten Kapiteln („Drahtlosver- bindung aktivieren“...
  • Seite 13 2� Klicken Sie auf den SSID-Namen des gewünschten Drahtlosnetz- werks� Die SSID und die Verschlüsselung werden automatisch in die entsprechenden Felder eingetragen� Geben Sie das Passwort des Drahtlosnetzwerks ein� Klicken Sie auf Speichern („Save“) und trennen Sie das Netzwerkka- 3� bel�...
  • Seite 14: Fernzugriff

    FERNZUGRIFF Falls Sie von außerhalb Ihres Netzwerks auf die IP-Kamera zugreifen möchten, müssen Sie einige Einstellungen an Ihrem Router vornehmen� Bitte befolgen Sie die folgenden Schritte� 1� Starten Sie die IP-Kamera-Anwendung und rechts klicken Sie auf die Kamera� Wählen Sie anschließend Netzwerkkonfiguration („Net- work Configuration“)�...
  • Seite 15 3� Aktivieren Sie in den Kamera-Einstellungen UPnP� Wählen Sie hierzu Ja („Yes“) und klicken Sie Speichern („Save“)� Aktivieren Sie DDNS� Klicken Sie hierzu auf DDNS aktivieren („Ena- 4� ble DDNS“) und anschließend auf Speichern („Save“)� Als „Herstel- ler-DDNS“ geben Sie den Domain-Namen Ihrer Kamera ein� Bitte beachten Sie gegebenenfalls die vollständige Bedienungsanleitung�...
  • Seite 16: Port-Weiterleitung Konfigurieren (Beispiel Tp-Link)

    Port-Weiterleitung konfigurieren (Beispiel TP-Link) Als nächstes müssen Sie die Port-Weiterleitung konfigurieren� In diesem Beispiel wird der TP-Link-Drahtlosrouter verwendet� Bei anderen Rou- tern konsultieren Sie bitte die entsprechende Bedienungsanleitung� 1� Klicken Sie auf Forwarding � Virtual Server� 2� Klicken Sie auf Add New und geben Sie Port und IP-Adresse Ihrer 3�...
  • Seite 17: Zugriff Über Smartphone

    ZUGRIFF ÜBER SMARTPHONE Wenn Sie über Smartphone auf die Kamera zugreifen wollen, suchen Sie in Google Play oder dem App Store nach 7Links Viewer und laden Sie die App herunter� Details finden Sie in der Android- bzw� iOS-Anleitung auf der beiliegenden CD�...
  • Seite 18: Gpl-Lizenztext

    GPL-LIZENZTEXT Dieses Produkt enthält Software, welche ganz oder teilweise als freie Software den Lizenzbedingun- gen der GNU General Public License, Version 2 (GPL) unterliegt� Den Quellcode der Software erhalten Sie unter http://www�pearl�de/support/ unter dortiger Eingabe der Artikelnummer; wir senden Ihnen auf Anforderung (gerne unter unter opensource@pearl�de) den SourceCode auch auf einem handelsüblichen Datenträger, dessen Herstellungskosten wir im Gegen- zug geltend machen;...
  • Seite 19 To protect your rights, we need to make restrictions that forbid anyone to deny you these rights or to ask you to surrender the rights� These restrictions translate to certain responsibilities for you if you distribute copies of the software, or if you modify it� For example, if you distribute copies of such a program, whether gratis or for a fee, you must give the recipients all the rights that you have�...
  • Seite 20 You may charge a fee for the physical act of transferring a copy, and you may at your option offer warranty protection in exchange for a fee� You may modify your copy or copies of the Program or any portion of it, thus forming a work based on the Program, and copy and distribute such modifications or work under the terms of Section 1 above, provided that you also meet all of these conditions: You must cause the modified files to carry prominent notices stating that you changed the files and...
  • Seite 21 distributed under the terms of Sections 1 and 2 above on a medium customarily used for software interchange; or, Accompany it with a written offer, valid for at least three years, to give any third party, for a charge no more than your cost of physically performing source distribution, a complete machine-readable copy of the corresponding source code, to be distributed under the terms of Sections 1 and 2 above on a medium customarily used for software interchange;...
  • Seite 22 otherwise) that contradict the conditions of this License, they do not excuse you from the conditions of this License� If you cannot distribute so as to satisfy simultaneously your obligations under this License and any other pertinent obligations, then as a consequence you may not distribute the Program at all�...
  • Seite 23 NO WARRANTY BECAUSE THE PROGRAM IS LICENSED FREE OF CHARGE, THERE IS NO WARRANTY FOR THE PROGRAM, TO THE EXTENT PERMITTED BY APPLICABLE LAW� EXCEPT WHEN OTHERWISE STATED IN WRITING THE COPYRIGHT HOLDERS AND/OR OTHER PARTIES PROVIDE THE PROGRAM „AS IS“ WITHOUT WARRANTY OF ANY KIND, EITHER EXPRESSED OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WAR- RANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE�...
  • Seite 24 write to the Free Software Foundation, Inc�, 51 Franklin Street, Fifth Floor, Boston, MA 02110-1301, USA� Also add information on how to contact you by electronic and paper mail� If the program is interactive, make it output a short notice like this when it starts in an interactive mode: Gnomovision version 69, Copyright (C) year name of author Gnomovision comes with ABSOLUTELY NO WARRANTY;...
