INBETRIEBNAHME (Fortsetzung)

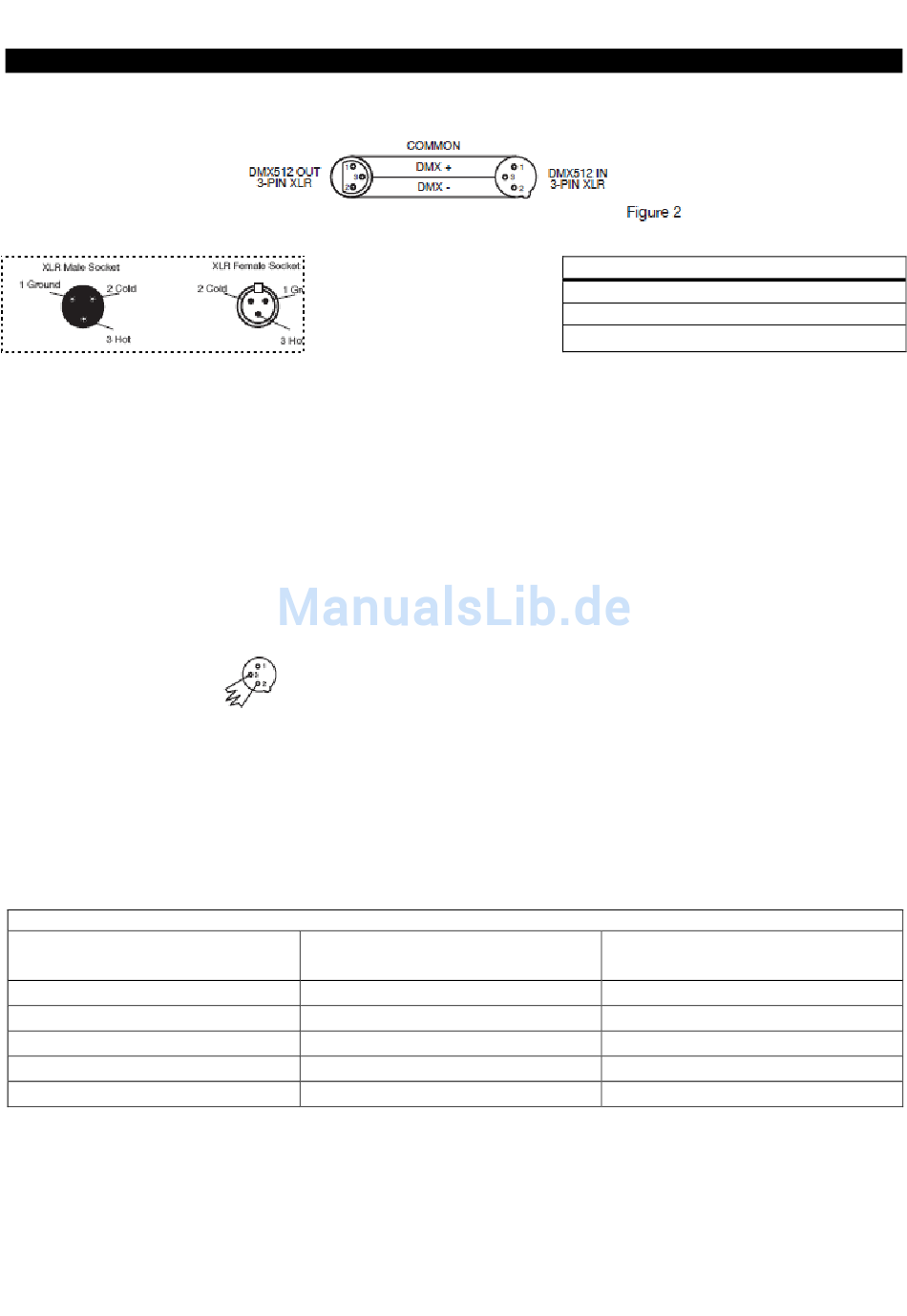

Abbildung 3
Extrahinweis: Abschließen der Verkettung. Wenn längere Kabelabschnitte benutzt werden, kann es nötig
werden, an dem zuletzt angeschlossenen Gerät einen Abschlusswiderstand zu verwenden, um Fehlfunktionen
zu vermeiden. Ein Abschlusswiderstand ist ein 110-120 Ohm 1/4 Watt Widerstand, der zwischen den Pins
zwei und drei eines männlichen Cinchsteckers (DATA + und DATA -) angeschlossen wird. Diese Vorrichtung
wird in den weiblichen Cinchstecker des Geräts, das in einer Verkettung als Letztes angeschlossen wurde,
eingesteckt, um die Linie abzuschließen. Das Benutzen eines Kabelterminators (ADJ Bestellnummer Z-
DMX/T) reduziert die Wahrscheinlichkeit von Fehlfunktionen.
Cinch-5-Pin-DMX-Stecker. Manche Hersteller benutzen für die Datenübertragung DMX512-Datenkabeln mit
5 Pins anstatt mit 3 Pins. DMX 5-Pin-Stecker können an 3-Pin-DMX-Linien angeschlossen werden. Wenn Sie
standardmäßige 5-Pin-Datenkabeln in eine 3-Pin-Linie einstecken wollen, müssen Sie ein Kabeladapter
benutzen. Diese Kabeladapter sind bereits in den meisten Elektrogeschäften erhältlich. Die nachfolgende
Tabelle beschreibt detaillier die richtige Anpassung der Kabel.
Leitung
Masse / Abschirmung
Signal invertiert (- Signal)
Signal (+ Signal)
Nicht benutzt
Nicht benutzt
A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5R™ Instruction Manual Page 11
Der Abschlusswiderstand reduziert Signalfehler
und verhindert Probleme und Störungen bei der
Signalübertragung.
Es
ist
immer
empfehlenswert,
Abschlusselement (120 Ohm 1/4 W Widerstand)
zwischen den PIN 2 (DMX-) und PIN 3 (DMX +)
des letzen Scheinwerfers zu benutzen.
Konvertierung von Cinch-3-Pin zu Cinch-5-Pin
Weibliche 3-Pin-Cinchstecker
(Out)
Pin 1
Pin 2
Pin 3
CINCH PIN Konfiguration
Pin1 = Erdung
Pin2 = negative Signalader (negativ)
Pin3 = positive Signalader (positiv)
ein
DMX-
Abbildung 4
Männliche 5-Pin-Cinchstecker (In)
Pin 1
Pin 2
Pin 3
Pin 4 – nicht benutzen
Pin 5 – nicht benutzen
