INBETRIEBNAHME (Fortsetzung)
Reihenfolge, in der die Scheinwerfer in der DMX-Verkettung verbunden werden, hat keinen Einfluss auf die
DMX-Adressen. Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der
DMX-Linie positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Daher kann der erste
Scheinwerfer, der durch den Controller gesteuert wird, der Letzte in der Verkettung der Scheinwerfer sein.
Wenn ein Scheinwerfer die DMX-Adresse 1 zugeteilt bekommt, weiß die Steuerung, wohin die für die Adresse
1 bestimmten DATEN zu verschicken sind, unabhängig davon, wo sie in der DMX-Verkettung positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (Für den DMX und Master/Slave Betrieb): Der Vizi Beam 5R™
kann mithilfe des DMX-512-Steuerprotokolls gesteuert werden. Der Vizi Beam 5R™ kann entweder als DMX-
Gerät mit 10 Kanälen oder 12 Kanälen betrieben werden. Die DMX-Adresse wird elektronisch auf dem Paneel
der Seite des Geräts eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen zugelassene DMX-512-
Datenkabel mit 110Ohm für den Dateneingang und den Datenausgang (Abbildung 1). Wir
empfehlen Accu-Cable DMX-Kabel. Vergewissern Sie sich, wenn Sie Ihre eigenen Kabel
herstellen, dass Sie abgeschirmte 110-120 Ohm Standardkabel nutzen. (Diese Kabel
können in fast allen professionellen Geschäften für Ton- und Lichttechnik gekauft werden.)
Ihre Kabel sollten einen männlichen und einen weiblichen Cinchstecker an jeweils einen
der beiden Enden haben. Achten Sie außerdem darauf, dass DMX-Kabel eingeschleift sein
müssen und sich nicht teilen dürfen.

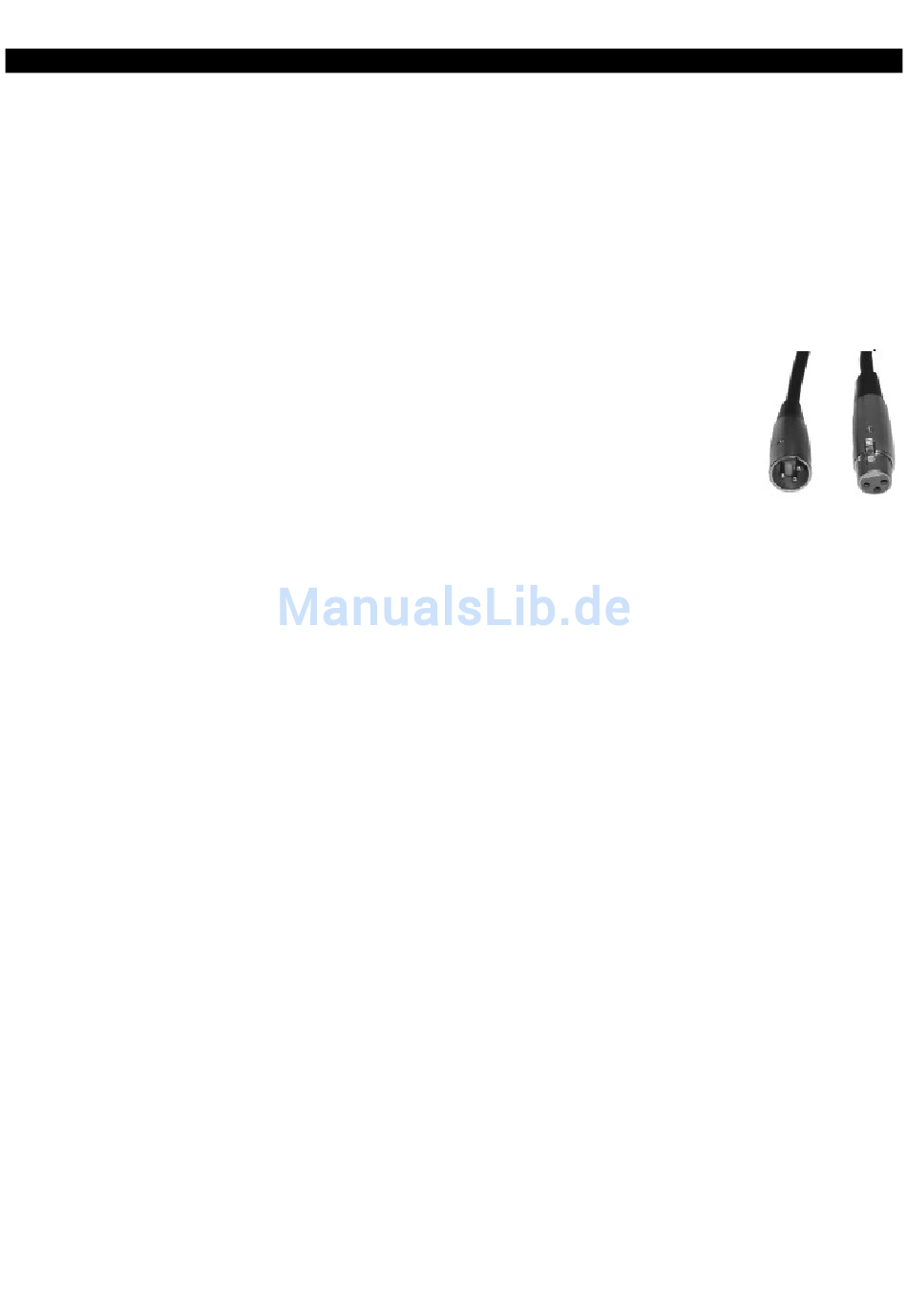

Abbildung 1
Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen. Benutzen
Sie nicht die Erdungsöse des Cinchsteckers. Sie dürfen weder die Abschirmleitung des Kabels mit der
Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das Cinch-Gehäuse berührt.
Das Erden des Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5R™ Instruction Manual Page 10
