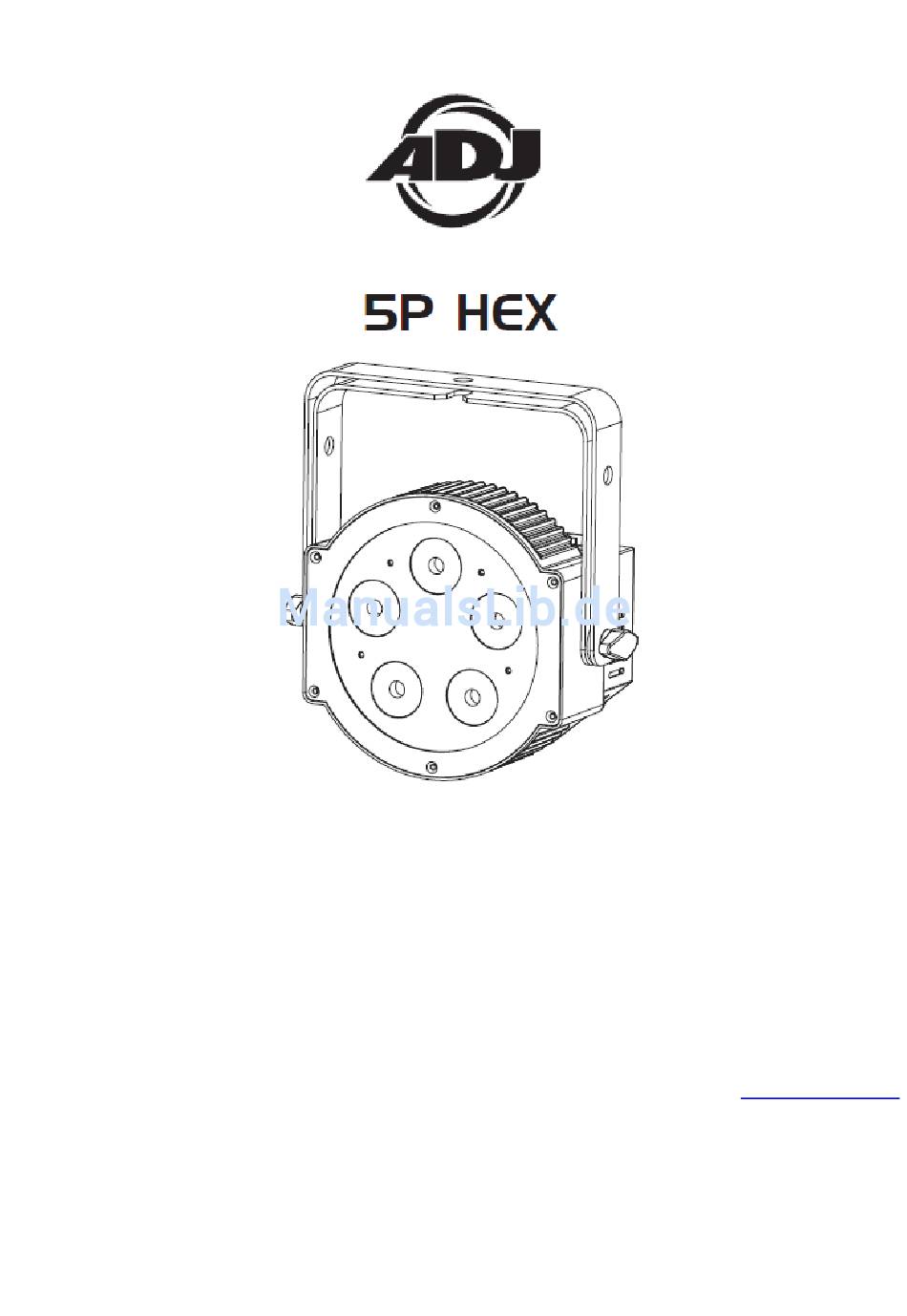

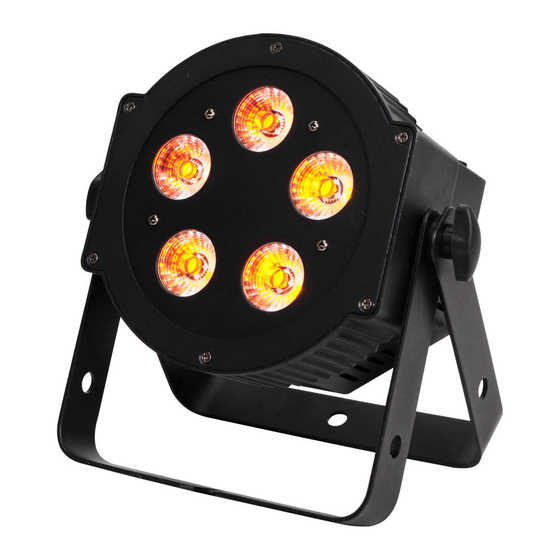

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 7/14...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis EINLEITUNG..................................... 4 EIGENSCHAFTEN ..................................4 INSTALLATION ..................................4 SICHERHEITSHINWEISE ................................5 EINRICHTUNG DES GERÄTS ..............................5 BETRIEBSANWEISUNG ................................7 MASTER/SLAVE-KONFIGURATION ............................9 NETZKABEL IN SERIENSCHALTUNG ............................9 BETRIEB MIT DOTZ PAR RF-FERNBEDIENUNG ........................9 6-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................10 7-KANAL-MODUS - DMX-WERTE &... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines 5P Hex von ADJ Products, LLC, entschieden haben. Jeder 5P Hex wird gründlich überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
EINRICHTUNG DES GERÄTS Leistungsaufnahme: Der 5P Hex von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der 5P Hex kann über ein DMX-Protokoll angesteuert werden. Der 5P Hex verfügt über 4 DMX-Kanal-Modi. Informationen über die verschiedenen Modi finden Sie auf der Seite 7. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1).
-
Seite 7: Betriebsanweisung
DMX-Modus: Wenn Sie einen DMX-Controller benutzen, können Sie auch eigene, maßgeschneiderte Programme erstellen. Der 5P Hex verfügt über 4 DMX-Modi: 6 DMX-Kanal-Modus, 7-Kanal-Modus, 8-Kanal-Modus & 12-Kanal- Modus. Für mehr Informationen über die einzelnen DMX-Eigenschaften der Modi, vergleichen Sie bitte die Seiten 10 bis 12. - Seite 8 Sie die Sättigung dieser Farbe. Musiksteuerungs-Modus: In diesem Modus reagiert der 5P Hex auf Musik und spielt die verschiedenen Farben ab. 1. Stecken Sie das Gerät an, und drücken Sie die MODE-Taste, bis "SoXX" angezeigt wird. "XX" steht für den Empfindlichkeitspegel.
-
Seite 9: Master/Slave-Konfiguration
BETRIEBSANWEISUNG (Fortsetzung) 1. Drücken Sie MODE, bis die DMX-Adresse angezeigt wird. Drücken Sie auf UP oder DOWN, bis entweder "Soun", "HOLd" oder "blC" angezeigt wird. 2. Drücken Sie auf UP oder DOWN, um den Modus zu suchen, den Sie bei einem Stromausfall oder einem Verlust des DMX-Signals haben möchten. -
Seite 10: 6-Kanal-Modus - Dmx-Werte & Eigenschaften
BETRIEB MIT DOTZ PAR RF-FERNBEDIENUNG (Fortsetzung) AUTO RUN - Drücken Sie im Programm-Modus zum Einstellen der Geschwindigkeit der integrierten Programme diese Taste und die Tasten "+" und "-". Sie können zum Aktivieren des Programm-Modus ebenfalls diese Taste verwenden. "+" und "-" - Mit diesen Tasten stellen Sie die Geschwindigkeit des integrierten Programms ein, navigieren durch die integrierten Programme und die statischen Farben. -
Seite 11: 8-Kanal-Modus - Dmx-Werte & Eigenschaften
8-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 0% - 100% 0 - 255 GRÜN 0% - 100% 0 - 255 BLAU 0% - 100% 0 - 255 WEISS 0% - 100% 0 - 255 BERNSTEINFARBEN 0% - 100% 0 - 255 0% - 100% 0 - 255... -
Seite 12: 12-Kanal-Modus - Dmx-Werte & Eigenschaften
12-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 0% - 100% 0 - 255 GRÜN 0% - 100% 0 - 255 BLAU 0% - 100% 0 - 255 WEISS 0% - 100% 0 - 255 BERNSTEINFARBEN 0% - 100% 0 - 255 0% - 100% 0 - 255... -
Seite 13: Farbmakro-Tabelle
FARBMAKRO-TABELLE A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 13... -
Seite 14: Photometrisches Diagramm
PHOTOMETRISCHES DIAGRAMM Abstrahlwinkel 30° Sättigung (Lux) DIMMER-KURVEN-DIAGRAMM Dimmer (Fade-Zeit) 1S (Fade-Zeit} Ramp-Effekt Absenkung T (ms) Absenkung T (ms) Absenkung Absenkung T Standard T (ms) (ms) Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Kino 1580 1940 2230 2280... -
Seite 15: Auswechseln Der Sicherung
AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Geräts von der Stromquelle. Ziehen Sie das Netzkabel vom Gerät ab. Sobald Sie das Kabel entfernt haben, können Sie den Sicherungshalter, der sich in der Anschlussbuchse für den Strom befindet, erkennen. Mithilfe eines Flachkopfschraubendrehers, den Sie in die Steckdose stecken, hebeln Sie den Sicherungshalter vorsichtig auf. -
Seite 16: Technische Daten
TECHNISCHE DATEN 5P Hex Modell: Stromversorgung: 100 V ~ 240 V / 50~60 Hz LEDs: 5 x 10 W, 6-in-1 Hex-LEDs Abstrahlwinkel: 30 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: 60 W Netzkabel in Serienschaltung: maximal 8 Geräte (120 V) maximal 21 Geräte (240 V) -
Seite 17: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... -
Seite 18: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
WEEE – Entsorgung von Elektro- und Elektronikaltgeräten Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische Gemeinschaft die WEEE Richtlinie geschaffen. Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar dem bereits seit Jahren umgesetzten System des „Grünen Punkt“. -
Seite 19: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz TPar System Bedienungsanleitung Seite 20...
