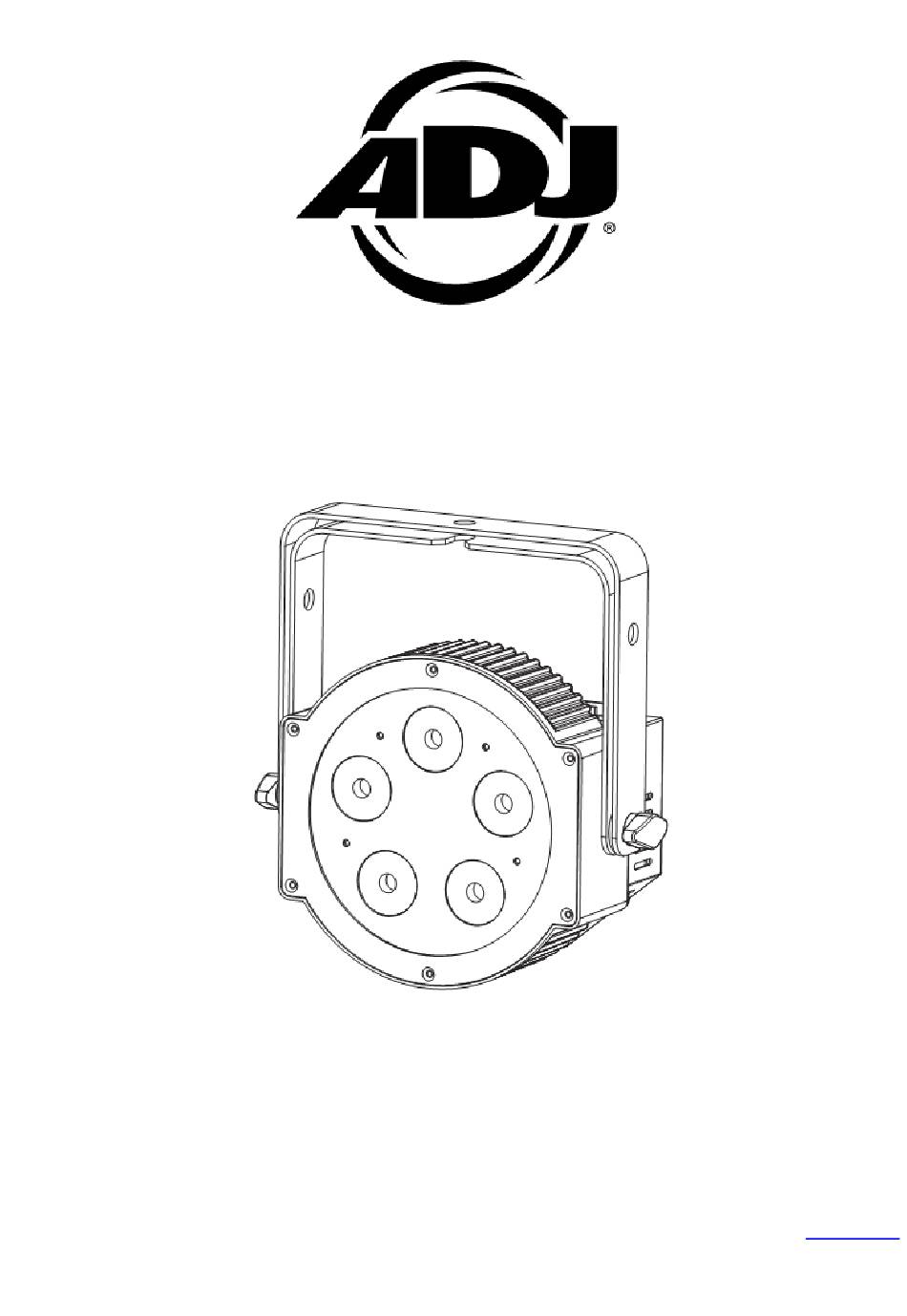

- Seite 1 5PX HEX 5PX HEX Pearl Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.adj.eu...
-
Seite 2: Dokumentversion
Geräte aus, wenn diese nicht in Gebrauch sind. Um einen Stromverbrauch im Ruhemodus zu vermeiden, trennen Sie alle elektrischen Geräte bei Nichtgebrauch vom Stromnetz. Vielen Dank! A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 2... -
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN ................................20 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................21 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................22 BEMERKUNGEN ..................................23 A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines 5PX HEX/5PX HEX Pearl von ADJ Products, LLC, entschieden haben. Jeder 5PX HEX/5PX HEX Pearl wird gründlich überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
D. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung erkennbar ist. E. Das Gerät heruntergefallen ist und/oder extremen Situationen ausgesetzt wurde. A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 5... - Seite 6 DIREKTEM SONNENLICHT LEIDEN, ODER PERSONEN, DIE EINE MEDIKATION AUFGRUND EINER ÜBERMÄSSIGEN LICHTEMPFINDLICHKEIT ERHALTEN, KÖNNEN SICH UNWOHL FÜHLEN, WENN SIE DER VON DIESEM GERÄT AUSGESENDETEN ULTRAVIOLETTSTRAHLUNG (UV) AUSGESETZT SIND. A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 6...
-
Seite 7: Ansicht
ANSICHT LCD-Bildschirm Mode-Taste Nach-oben-Taste Nach-unten-Taste Enter-Taste Stromeingang Stromausgang 3-poliger XLR-Ausgang 3-poliger XLR-Eingang 5-poliger XLR-Ausgang 5-poliger XLR-Eingang A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 7... -
Seite 8: Einrichten Des Dmx
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte. Abbildung 2 XLR-Polanordnung Pol 1 = Masse Pol 2 = Signal invertiert (Minuspol) Pol 3 = Signal (Pluspol) Abbildung 3 A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 8... - Seite 9 Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt nicht verwenden nicht belegt nicht verwenden A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 9...
-
Seite 10: Dmx-Adressierung
Änderung der Einstellungen eines Kanals nur auf die ausgewählten Geräte aus. Im Falle des 5PX HEX/5PX HEX Pearl sollten Sie im 12-Kanal-Modus die DMX-Startadresse des ersten Geräts auf 1 festlegen, die des zweiten Geräts auf 13 (12 + 1), die des dritten Geräts auf 25 (13 + 12) und so weiter. -
Seite 11: Dmx-Werte Und -Eigenschaften
Am wenigsten empfindlich – am empfindlichsten 0 - 255 Dimmungs-Modi 0 - 20 Standard 21- 40 Bühne 41- 60 61- 80 Architektur 81- 100 Theater 101- 255 Standard auf Geräteeinstellung A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 11... -
Seite 12: Farbmakro-Tabelle
Farbe 24 93-96 Farbe 25 97-100 Farbe 26 101-104 Farbe 27 105-108 Farbe 28 109-112 Farbe 29 113-116 Farbe 30 117-120 Farbe 31 121-124 Farbe 32 125-128 A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 12... -
Seite 13: Farbmakro-Tabelle
Farbe 56 221-224 Farbe 57 225-228 Farbe 58 229-232 Farbe 59 233-236 Farbe 60 237-240 Farbe 61 241-244 Farbe 62 245-248 Farbe 63 249-252 Farbe 64 253-255 A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 13... -
Seite 14: Systemmenü
• Programm-Modus – Es gibt 7 vorinstallierte Programme, aus denen Sie auswählen können. Die Geschwindigkeit von Farbwechsel und Farb-Fade ist einstellbar. • Statischer Farb-Modus – Es gibt 63 vorinstallierte Farbmuster, aus denen Sie auswählen können. A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 14... - Seite 15 4. Für mehr Informationen über DMX-Werte und Eigenschaften, lesen Sie bitte die Seite 11. 5. Nachdem Sie den gewünschten DMX-Kanal-Modus ausgewählt haben, schließen Sie das Gerät über die XLR-Steckverbindungen an einen handelsüblichen DMX-Controller an. A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 15...
- Seite 16 BETRIEBSANWEISUNG (Fortsetzung) Musiksteuerungs-Modus: In diesem Modus reagiert der 5PX HEX/5PX HEX Pearl auf Musik und spielt die verschiedenen Farben ab. 1. Stecken Sie das Gerät an, und drücken Sie die MODE-Taste, bis "SoXX" angezeigt wird. "XX" steht für den Empfindlichkeitspegel. Benutzen Sie zum Einstellen der Empfindlichkeit die UP und DOWN-Tasten. "00" ist die niedrigste Empfindlichkeit, "30"...
-
Seite 17: Master/Slave-Konfiguration
Taste verwenden. "+" und "-" - Mit diesen Tasten stellen Sie die Geschwindigkeit des integrierten Programms ein, navigieren durch die integrierten Programme und die statischen Farben. A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 17... -
Seite 18: Dimmungskurven-Diagramm
Anstieg T (ms) Abstieg T (ms) Standard (Standardeinstellung) Bühne 1100 1540 1660 1180 1520 1860 1940 Architektur 1380 1730 2040 2120 Theater 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 18... -
Seite 19: Masszeichnung
Das Gerät reagiert nicht auf Musik: 1. Leise oder hohe Töne führen nicht zu einer Reaktion des Geräts. 2. Stellen Sie sicher, dass der Musiksteuerungs-Modus aktiviert ist. A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 19... -
Seite 20: Reinigung
4 DMX-Modi: 6-Kanal-Modus, 7-Kanal-Modus, 8-Kanal-Modus, 12-Kanal- DMX-Kanäle: Modus Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 20... -
Seite 21: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 21... -
Seite 22: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@adj.eu A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 22... -
Seite 23: Bemerkungen
Junostraat 2 6468 EW Kerkrade Niederlande facebook.com/americandj Tel.: +31 45 546 85 00 / Fax: +31 45 546 85 99 twitter.com/americandj Web: www.adj.eu/ E-Mail: support@adj.eu youtube.com/americandj A.D.J. Supply Europe B.V. – www.adj.eu – 5PX HEX/5PX HEX Pearl Bedienungsanleitung Seite 23...
