Ohlins 46DRS Einbauanleitung

Fahrzeug aufgebockt Fahrzeug auf dem Boden
Grundeinstellung Kontrolle des Negativfederweges
Länge 390 mm
Hub 70 mm
Gabel
Zugstufen-Einstellung 12 Klicks
F1. Fahrzeug auf dem Ständer
Federvorspannung 16 mm
F2. Fahrzeug auf dem Boden
BEACHTE
F3. Fahrzeug auf dem Boden
Bitte bewahren Sie das Original Ihrer
Rechnung gut auf (am besten bei Ihren
Fahrzeugunterlagen) und geben Sie diese Freier Durchhang
bei einem Verkauf des Teils auch an den
Käufer weiter. Nur mit dieser Origi- Negativfederweg
nalrechnung können wir ihm für die Ein-
tragung in seinen Fahrzeugbrief ein TÜV- Federbein
Gutachten kostenlos zukommen lassen. R1. Fahrzeug auf dem Ständer
R2. Fahrzeug auf dem Boden
R3. Fahrzeug auf dem Boden
Freier Durchhang
Negativfederweg
BEACHTE
Falls der Durchhang höher ist als empfohlen, sollten härtere
Federn montiert werden.
Wenn der Durchhang geringer ist als empfohlen, sollten
weichere Federn montiert werden.
Sprechen Sie bitte mit Ihrem ÖHLINS-Händler.
S-194 27 Upplands Väsby, Sweden
© ÖHLINS Racing AB: Alle Rechte vorbehalten. Jeglicher Nachdruck oder nicht erlaubte
Verwendung ohne schriftliche Genehmigung von ÖHLINS Racing AB wird verfolgt! Gedruckt
Fahrzeug mit Fahrer
Federbein voll ausgefedert =................
Ohne Fahrer =................
Mit Fahrer =................
F1 – F2 =...............
F2 – F3=...............
Federbein voll ausgefedert =................
Ohne Fahrer =................
Mit Fahrer =................
R1 – R2=...............
R2 – R3=................
ÖHLINS Racing AB
Box 722
fax +46 8 590 025 8
www.ohlins.com
in Schweden.
Einbauanleitung
ÖHLINS Federbeine
BM 215 für BMW R 1150 GS Adventure, hinten

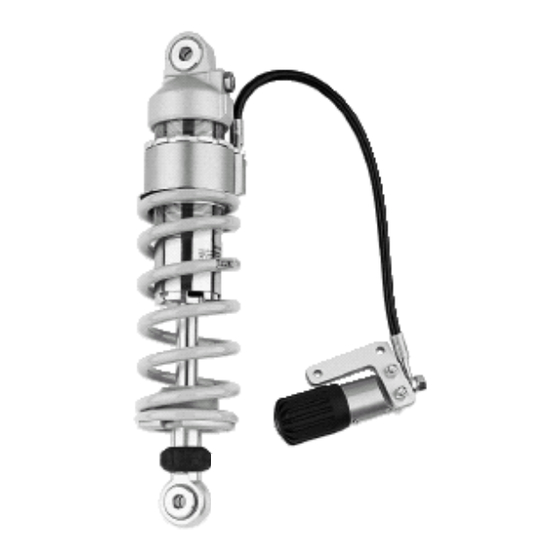

ÖHLINS- Federbein 46 DRS
Ihr ÖHLINS-Federbein des Typs 46DRS
bietet folgende Einstellmöglichkeiten:
Zugstufeneinstellung
Handrad unten an der Kolbenstange über
dem Endauge.
Federvorspannungseinstellung
Die Einstellung
erfolgt am Stellzylinder der Hydraulik.
BEACHTE
Bei Auslieferung ist das ÖHLINS-Federbein
auf die empfohlene Grundeinstellung für
Federvor-
das jeweilige Modell eingestellt. Wenn diese
spannung
Einstellung verändert wurde, kontrollieren
Sie wie folgt:
Die
Drehen Sie die Einsteller im Uhrzeigersinn
ganz zu (Position Null). Drehen Sie dann im
Gegenuhrzeigersinn auf und zählen Sie die
Klicks
Zugstufe
einstellung.
Federbein finden Sie in dieser Anleitung
unter Grundeinstellung.
ACHTUNG
Die Einsteller keinesfalls zu fest zudrehen,
da sonst wichtige Dichtflächen im Inneren
der Einsteller beschädigt werden.
www.ohlins.eu
der Federvorspannung
Einsteller haben Rechtsgewinde.
bis zur empfohlenen Grund-
Die Einstellwerte für Ihr
