Sicherheitshinweise
Wichtige Hinweise betreffend der Sicherheit
werden
in
dieser
Anleitung
wie
folgt
dargestellt:
∆
Dieses
Symbol
bedeutet:
Achtung,
Ihre
Sicherheit ist gefährdet!
∆WARNUNG
Werden
Hinweise,
die
mit
WARNUNG
bezeichnet sind, nicht befolgt, kann dies zu
ernsten Verletzungen von Personen führen,
die
an
dem
Dämpfer
arbeiten,
diesen
benutzen oder nur daneben stehen.
VORSICHT
Vorsicht weist auf Punkte hin, die beachtet
werden
müssen,
um
Beschädigung
des
Dämpfers zu vermeiden.
BEACHTE
Dieses Zeichen weist auf Informationen hin,
die wichtig sind in Bezug auf Vorgänge.
Bevor Sie beginnen
∆WARNUNG
Durch Anbau des Dämpfers, der nicht vom
Fahrzeughersteller geprüft ist, kann sich das
Fahrverhalten Ihres Motorrades verändern.
ÖHLINS Racing AB kann nicht verantwortlich
gemacht werden für persönliche Verletzungen
oder Beschädigungen, die nach dem Einbau
der Teile entstehen. Kontaktieren Sie Ihren
Händler oder geeignete Personen um Hilfe.
ÖHLINS Racing AB kann nicht verantwortlich
gemacht
werden
für
irgendwelche
Beschädigungen
am
Fahrzeug
oder
persönliche
Verletzungen,
die
nach dem
Einbau
der
Teile
entstehen,
falls
die
Anleitungen für Einbau und Wartung nicht
genau befolgt werden. Des Weiteren erlischt
auch jegliche Garantie, wenn die Anleitung
nicht befolgt wird.
∆WARNUNG
Bitte lesen Sie diese Anleitung und versichern
Sie sich, dass Sie alles verstanden haben,
bevor Sie mit den Arbeiten beginnen. Falls Sie
irgendwelche
Fragen
zum
Anbau
des
Dämpfers haben, wenden Sie sich bitte an
Ihren
ÖHLINS-
Händler
oder
einen
qualifizierten Mechaniker.
∆WARNUNG
Beim Einbau des ÖHLINS- Dämpfers müssen
auch die Hinweise im Bedienungshandbuch
des Motorradherstellers beachtet werden.
BEACHTE
Während des Transports und der Lagerung,
speziell bei hohen Umgebungstemperaturen,
kann Öl und Fett, das für die Montage des
Federbeines verwendet wurde, in geringen
Mengen austreten und
am
verwendeten
Verpackungsmaterial sichtbar werden. Dies ist
nicht ungewöhnlich und hat keinen Einfluß auf
die Funktion des Dämpfers.
BEACHTE
ÖHLINS-Produkte
werden
kontinuierlich
verbessert
und
weiterentwickelt.
Diese
Anleitung
wurde
mit
den
neuesten
verfügbaren Informationen zur
Zeit der
Drucklegung
erstellt,
trotzdem
kann
es
vorkommen, dass sich geringe Differenzen
zwischen Ihrem Dämpfer und der Anleitung
ergeben.
Bitte wenden Sie sich an Ihren ÖHLINS-
Händler, wenn Sie Fragen zum Inhalt dieser
Anleitung haben.
Kit-Inhalt
Bevor Sie mit dem Anbau des Dämpfers
beginnen, überprüfen Sie den Inhalt des Kits
anhand der Stückliste. Sollte der Kit nicht
vollständig sein, setzen Sie sich mit Ihrem
Händler in Verbindung.
Beschreibung
Stk.
Art.Nr.
Federbein Typ 46DRS
1
BM 215
Aufkleber Memo Notes 1
01180-01
Aufkleber ÖHLINS
2
00192-01
Montage-Anleitung
1
TÜV-Teilegutachten
1

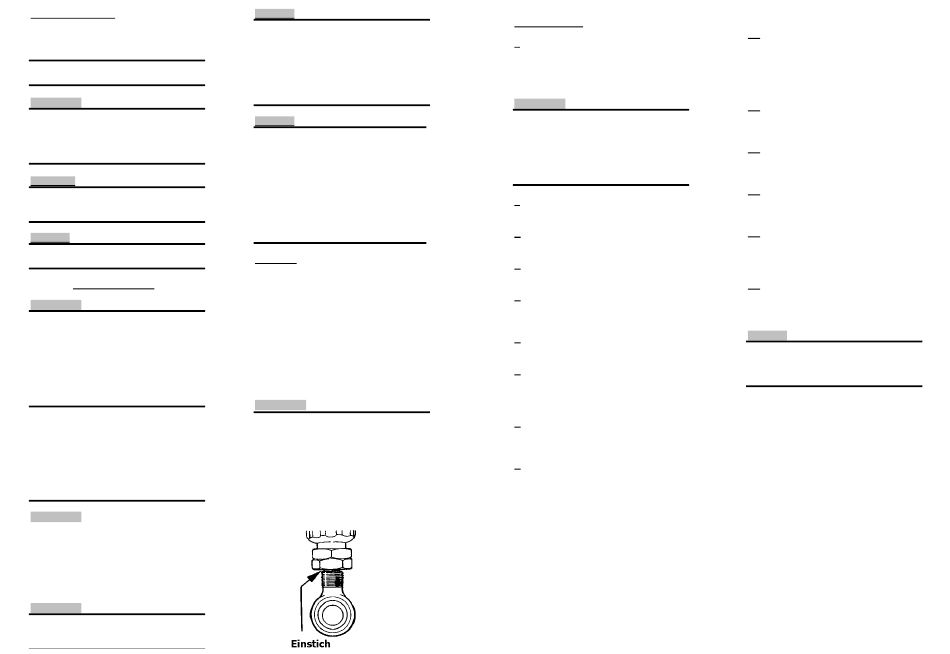

∆ ∆ ∆ ∆ WARNUNG
Wenn
Ihr
Federbein
mit
einer
Längenverstellung ausgestattet ist, achten
Sie unbedingt darauf, dass diese keinesfalls
zu weit heraus gedreht wird. Die max. Länge
ist
erreicht,
wenn
Sie
unterhalb
der
Kontermutter
einen
leichten
Einstich
erkennen können. Stellen Sie sicher, dass
nach erfolgter Einstellung die Kontermutter
wieder festgezogen wurde.
Einbauanleitung
1
Bocken Sie das Motorrad so auf, dass das
Hinterrad frei ist. Stellen Sie sicher, dass das
Motorrad gut gesichert ist und nicht umfallen
kann.
∆WARNUNG
1. Es wird dringend empfohlen, dass der
Dämpfer durch Ihren ÖHLINS-Händler oder
einen
qualifizierten
Mechaniker
angebaut
wird.
2.
Angaben
im
Werkstatthandbuch
des
Fahrzeugherstellers sind beim Anbau des
Dämpfers zu befolgen.
2
Entfernen Sie beide Sitzbänke.
3
Lösen Sie die hintere Bremszange.
4
Bauen Sie das Hinterrad aus.
5
Entfernen Sie das Handrad der hydraulischen
Federvorspannung.
6
Entfernen Sie die untere Federbeinschraube.
7
Entfernen Sie die rechte Halterung der
vorderen
Sitzbank
und
die
obere
Federbeinschraube.
8
Entfernen Sie das Federbein zusammen mit
der hydraulischen Federvorspannung.
9
Montieren Sie das ÖHLINS- Federbein in der
oberen Aufnahme so, dass das Gasventil nach
hinten weist. Verwenden Sie die originale
Schraube.
10
Montieren Sie das Handrad der hydraulischen
Federvorspannung
an
der
originalen
Halterung.
Der
Schlauch
sollte
zwischen
Luftfilterkasten
und
Elektronikbox
verlegt
werden.
11
Befestigen Sie das Federbein an der unteren
Aufnahme.
12
Bauen Sie das Hinterrad und die Bremszange
wieder ein.
13
Stellen
Sie
sicher,
dass
alle
Schrauben
festgezogen werden.
14
Bringen Sie die Halterung der vorderen
Sitzbank wieder an und montieren Sie Fahrer-
und Beifahrersitz.
15
Gehen Sie weiter vor, wie in der Bedienungs-
anleitung
im
Abschnitt
Einstellungen
beschrieben.
BEACHTE
Vergewissern Sie sich, dass alle Schrauben
mit dem vorgeschriebenen Drehmoment fest
gezogen wurden und die Bewegung des
Dämpfers durch nichts behindert wird
