Ohlins DU 871 Betriebsanleitung / Montageanleitung

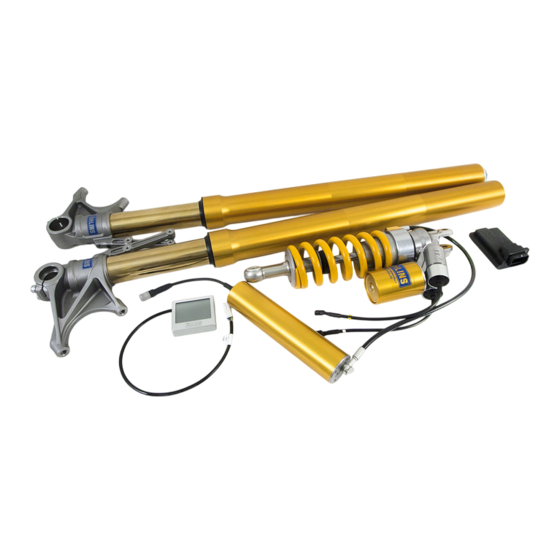

Mechatronik-kit für ducati multistrada 1200
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Ohlins DU 871
Inhaltszusammenfassung für Ohlins DU 871
- Seite 1 Mechatronik-Kit für Ducati Multistrada 1200 DU 871 Betriebsanleitung/ Montageanleitung...
- Seite 2 Öhlins Zentrale, Upplands Väsby / Schweden Öhlins Racing AB- Die Geschichte Herzlichen Glückwunsch! Sie sind nun der Man schrieb das Jahr 1970, als ein junger Eigentümer eines Öhlins Produktes. Mehr Mann namens Kenth Öhlin viel Zeit als 200 Weltmeistertitel und zahllose andere seinen Lieblingssport investierte: Motocross.
-
Seite 3: Inhaltsverzeichnis
BevoR Sie AnfAnGen ⚠ lieferumfang arnungg! Bitte lesen Sie vor dem Einbau des Produktes die Beschreibung Art. nr. Stk. Sicherheitshinweise und diese Öhlins Betriebsanleitung/ Stoßdämpfer DU869 Montageanleitung genau durch. Ein Stoßdämpfer/eine Vorderradgabel FG868 Vorderradgabel/ein Lenkungsdämpfer ist ein wichtiges tech- Aufkleber Mechatronic Syst. 00191-46 nisches Element des Fahrzeuges, welches die Stabilität des Kabelbinder... -
Seite 4: Sicherheitsmassnahmen
SiCheRheitSMASSnAhMen Allgemeine arnhinneise Sicherheitssymbole In dieser Betriebsanleitung/ Montageanleitung und hinneisg! weiteren technischen Dokumenten werden wichtige Ein Stoßdämpfer/eine Vorderradgabel/ein Lenkungsdämpfer Informationen, welche die Sicherheit betreffen, durch ist ein wichtiges technisches Element des Fahrzeuges, folgende Symbole hervorgehoben: welches die Stabilität beeinflusst. hinneisg! Das Sicherheitsalarmsymbol bedeutet: Achtung! Ihre Bevor Sie dieses Produkt zum Einsatz bringen, lesen Sie Sicherheit ist gefährdet. -
Seite 5: Design
1 DeSiGn Der ttX eC Stoßdämpfer Glückwunsch zum Kauf eines Mechatronik-Kits für die Ducati Multistrada 1200. Danke, dass Sie Der TTX ist ein Stoßdämpfer, der auf ein Twin- sich für ein Öhlins Produkt entschieden haben. Tube Design setzt, welches ein blitzschnelles Öhlins bietet Ihnen alles, was es für ein Reagieren somit... -
Seite 6: Montageanleitung
2 MontAGeAnleitUnG Montageanleitung 2.1 Bevor Sie anfangen ............6 2.2 Montage der Öhlins Vorderradgabel ........6 2.3 Montage des Öhlins Dämpfers ..........7 2.4 Montage der SCU ............... 8 2.5 Montage des Öhlins Displays ..........8 2.6 Montage des Kabelbaumes..........10 2.7 Montage der Abzweigklemme .......... -
Seite 7: Montage Des Öhlins Dämpfers
2 MontAGeAnleitUnG 2.2.7 Montieren Sie die im Lieferumfang enthaltenen Kotflügelhalter Art. Nr. 21644-02 mit den mitgelieferten Schrauben Art. Nr. 04757-10. Das Anzugsdrehmoment beträgt 5-7Nm. Verwenden Sie Loctite 243 oder ein ähnliches Schraubensicherungsmittel. 2.2.8 Montieren Sie das Vorderrad, die Bremssättel, den ABS-Sensor (falls vorhanden) und den Kotflügel. - Seite 8 2 MontAGeAnleitUnG 2.3.5 2.3.9 Demontieren Sie den originalen Vorspannungs- Biegen obere, linke Teil versteller. Rahmenhecks mit einem geeigneten Werkzeug gerade so viel nach außen, bis Sie die 2.3.6 Hydraulikleitung des Vorspannungsverstellers Entfernen Sie die untere und die obere zwischen Hauptrahmen und Rahmenheck ein- Anbindung originalen Stoßdämpfers.
-
Seite 9: Montage Der Scu
2 MontAGeAnleitUnG 2.4 Montage der SCU 2.4.1 2.4.1 Führen Sie die Öhlins SCU in die mitgelieferte Gummihalterung ein. 2.4.2 Befestigen Sie die Gummihalterung mit der SCU an der linken Seite des Rahmenhecks. Verwenden Sie Kabelbinder zum Befestigen. 2.4.2 2.5 Montage des Öhlins Displays hinneisg! Das Druckverschlussband ist mit einer stark haftenden 2.5.1... -
Seite 10: Montage Des Kabelbaumes
2 MontAGeAnleitUnG 2.6.2 2.6 Montage des Kabelbaumes Verbinden Sie die Kabel/ Stecker entsprechend der 2.6.1 schematischen Zeichnung. Verbinden Sie die Kabel Entfernen Sie den Luftabweiser an der linken Seite K1 und K2 noch nicht mit der Batterie. Achten Sie des Motorrades. darauf, dass das Kabel D nicht verbunden wird. -
Seite 11: Montage Der Abzweigklemme
2 MontAGeAnleitUnG 2.7 Montage der Abzneigklemme ⚠ arnungg! Führen Sie die nun folgenden Schritte keinesfalls aus, solange die Kabel K1 und K2 mit der Batterie verbunden sind. 2.7.1 2.7.1 Schneiden Hülle Stromversorgungskabel (Ausgang) auf. Suchen Sie das rot-blaue Kabel. 2.7.2 Verbinden Sie das rot-blaue Kabel unter Ver- wendung der mitgelieferten Abzweigklemme mit dem KO Kabel. -
Seite 12: Federvorspannung
3 feDeRvoRSPAnnUnG Wenn Sie die Federvorspannung verändern, bewegen Sie den Federsitz. Dies hat zur Folge, dass die auf die Feder wirkende Kraft erhöht oder gesenkt wird. Dies hat wiederum zur Folge hat, dass sich die Höhe des Motorrades nach oben oder unten verschiebt. Federvorspannung fundamental wichtig für die Funktion des Stoßdämpfers/ der... -
Seite 13: Display Benutzerhandbuch
4 DiSPlAY BenUtZeRhAnDBUCh 4.1 einleitung Das Öhlins Display wurde so gestaltet, dass die Bedienung mittels Touch Screen größtenteils intuitiv erfolgen kann. Mit dem Display ist der Fahrer in der Lage drei verschiedenen Fahrwerks-Charakteristika anzuwählen. Zur Verfügung stehen: „Urban“, „Touring“ und „Sport“. In jedem Fahr- Modus können Anpassungen zu folgenden Bereichen vorgenommen werden: Set-Up Front und Set-Up Heck, Bremsunterstützung,... -
Seite 14: Bildschirmnavigation
4 DiSPlAY BenUtZeRhAnDBUCh 4.2 Bildschirmnavigation A Pfeiltasten auf/ab zur Navigation im Menu B Druckfläche Kurz drücken Innerhalb des Menus umschalten Lang drücken Menu betreten, um Setting zu ändern C Return Pfeil / Bestätigung D Fehlermeldung- kontaktieren Sie Öhlins E Beladungszustand 4.3 Kalibrieren der federvorspannung 4.4.2 hinneisg! -
Seite 15: Display Menus
4 DiSPlAY BenUtZeRhAnDBUCh 4.4 Display Menus 4.4.1 Riding Mode Es stehen drei Riding Modes (Fahrmodi) zur Auswahl URBAN TOURING SPORT echseln des Riding Modes Drücken Sie die Pfeiltasten auf/ab (1) oder drücken Sie kurz auf die Mitte des Displays (2), um zwischen den drei Modi umschalten zu können. -
Seite 16: Beladungszustand
4 DiSPlAY BenUtZeRhAnDBUCh 4.5 Beladungszustand (load Mode) Es existieren 3 Beladungszustände: Fahrer (A) Fahrer mit Gepäck (B) Fahrer und Passagier (C) echseln des Beladungszustand (load Mode): Langes Drücken auf das „Load Mode“ Symbol. Navigieren zwischen den drei Beladungs- zuständen mit den Pfeiltasten auf/ab oder durch kurzes Drücken auf die Bildschirmmitte. -
Seite 17: Einstellungs-Menu
4 DiSPlAY BenUtZeRhAnDBUCh 4.7 einstellungs-Menu Um das Einstellungs-Menu (Settings Menu) zu erreichen, schalten Sie die Zündung ein und drücken (langes Drücken) gleichzeitig den Touch-Screen des Displays. Es gibt insgesamt 6 Auswahlmöglichkeiten im Einstellungs-Menu (Settings Menu): CAl SPRinG MoDe Kalibrieren der Federvorspannung (ausgeführt nach dem Einbau) DiSPlAY ContRASt Einstellen des Bildschirmkontrastes (0-100%) -
Seite 18: Inspektion Und Artung
5 inSPeKtion UnD ARtUnG Vorbeugende Wartung und das Einhalten der Inspektionsintervalle garantiert eine perfekte Funktionsweise des Öhlins Produktes. Sollte es Anlass zu einem außerplanmäßigen Service geben, so kontaktieren Sie umgehend Ihren inspektion am Stoßdämpfer Öhlins Händler. 1. Prüfen Sie die Kugelgelenke auf Spiel und Leichtgängigkeit. - Seite 19 5 inSPeKtion UnD ARtUnG vorderradgabel 1. Prüfen Vorderradgabel Beschädigung und/oder ein Leck. 2. Prüfen Sie das Innenrohr auf Kratzer, Kerben oder andere Beschädigungen (diese Schäden können die Simmeringe beschädigen). 3. Überprüfen Halterungen Kotflügels und der Bremszangen. 4. Überprüfen Anbindungen Gabelbrücke. empfohlene inspektionsintervalle Normaler Gebrauch auf der Straße: Einmal im Jahr oder alle 5000 Kilometer...
- Seite 20 Ihr Öhlins Händler: Öhlins Racing AB Box 722 Phone: +46 (0)8 590 025 00 Se-194 27, Upplands väsby fax: +46 (0)8 590 025 80 nnn.ohlins.com Sneden...
